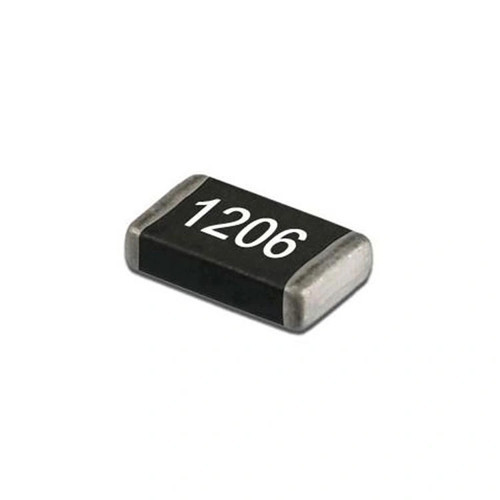

China 6.2K 1206 1/4 SMD Direnç 5000 Adet (1 Makara)

6.2KΩ 1206 1/4W SMD Direnç (5000 Adet - 1 Makara)

6.2KΩ 1206 1/4W SMD Direnç, orta-yüksek direnç değeri gerektiren yüzey montaj uygulamalarınız için ideal bir seçimdir. 5000 adetlik makara ambalajı sayesinde seri üretim hatları ve otomatik yerleştirme sistemleri için uygun formatta sunulmaktadır.

1206 kılıf boyutu ile genel kullanım uygulamaları için yeterli güç kapasitesi sunan bu dirençler, modern elektronik tasarımlarda PCB alanından tasarruf sağlar ve yüzey montaj teknolojisi ile uyumludur.

Özellikle pull-up/pull-down uygulamaları, bias devreleri ve analog sinyal işleme için sıklıkla tercih edilen bu SMD dirençler, endüstriyel elektronik, haberleşme cihazları ve hassas ölçüm devrelerinde güvenilir performans sunar.

Teknik Özellikler

6.2KΩ 1206 1/4W SMD Direnç (5000 Adet - 1 Makara) ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Direnç Değeri: 6.2 Kiloohm (6.2KΩ)
• Kılıf Tipi: 1206 SMD (3.2mm × 1.6mm)
• Güç Kapasitesi: 1/4 Watt (0.25W)
• Tolerans: ±%1
• Paket Miktarı: 5000 Adet (1 Makara)
• Paket Tipi: Makara (Reel)
• Teknoloji: Kalın Film (Thick Film)
• Çalışma Sıcaklık Aralığı: -55°C ile +155°C arası
• Sıcaklık Katsayısı: ±100 ppm/°C
• Maksimum Çalışma Gerilimi: 200V
• Malzeme: Seramik altlık, metal film kaplama
• Sonlandırma: Nikel/Kalay kaplama
• Uyumluluk: RoHS ve REACH uyumlu
• Ambalaj: Standart 7 inç (178mm) makara
• Makara Standartı: EIA-481-D
• Lehim Profili: 260°C, 10 saniye
• Nem Hassasiyeti Seviyesi (MSL): MSL 1 (sınırsız)
• Gövde Boyutları: Uzunluk: 3.2mm, Genişlik: 1.6mm, Yükseklik: 0.55mm
• Raf Ömrü: 5+ yıl (uygun saklama koşullarında)
• İşaretleme: Lazer işaretli
• Kurşunsuz: Evet
• Halojen İçermeyen: Evet
• Direnç Elemanı: Kalın film
• Koruma Kaplaması: Epoksi reçine
• Solderability Testi: IEC-60068-2-58
• Kalite Standardı: ISO 9001 sertifikalı üretim
• MTBF (Ortalama Arıza Süresi): >1,000,000 saat
• Maksimum Akım: ~2mA (1/4W güç sınırında)
• Gürültü Karakteristiği: Düşük gürültü
• İzolasyon Direnci: >10GΩ

Kullanım Alanları

6.2KΩ 1206 1/4W SMD Direnç (5000 Adet - 1 Makara) ürününün kullanılabileceği çeşitli alanlar ve uygulamalar.

Sinyal İşleme ve Analog Devreler

• Gerilim bölücü devreleri
• Op-amp geri besleme ağları
• Filtreleme devreleri
• Sinyal koşullandırma
• RC zamanlama devreleri

Güç ve Kontrol Uygulamaları

• Pull-up ve pull-down dirençleri
• Transistör bias devreleri
• Zayıf akım sınırlama
• Gerilim referans devreleri
• Düşük güç tüketimli devreler

Sensör ve Ölçüm Uygulamaları

• Sıcaklık sensör arayüzleri
• Nem sensör devreleri
• Analog sensör sinyal koşullandırma
• Optik sensör devreleri
• Hassas ölçüm devreleri

1206 Kılıf Dirençler için Tipik Uygulamalar

• Otomatik dizgi hatları
• Telekomünikasyon ekipmanları
• Endüstriyel kontrol sistemleri
• Tıbbi cihazlar
• Taşınabilir elektronik cihazlar

Avantajlar ve Özellikler

6.2KΩ 1206 1/4W SMD Direnç (5000 Adet - 1 Makara) ürününün sağladığı avantajlar ve çözümler.

• Orta-Yüksek Direnç Değeri: 6.2KΩ ile çeşitli elektronik uygulamalar için ideal
• Yüksek Hassasiyet: ±%1 tolerans ile hassas devreler için uygun
• Uygun Paketleme: 5000 adetlik makara ile seri üretimde kolaylık
• Yüzey Montaj: SMD teknolojisi ile kompakt PCB tasarımlarına uygun
• Standart Kılıf: 1206 kılıf ile yaygın kullanım alanı
• Düşük TCR: Sıcaklık değişimlerinde kararlı performans
• RoHS Uyumlu: Çevre dostu üretim
• Otomatik Yerleştirme: Makara ambalajı ile pick-and-place sistemlere uygun
• Geniş Sıcaklık Aralığı: -55°C ile +155°C arası çalışabilme
• Düşük Gürültü: Hassas analog devreler için uygun karakteristik

Kullanım İpuçları

6.2KΩ 1206 1/4W SMD Direnç (5000 Adet - 1 Makara) ürününün verimli ve güvenli kullanımı için öneriler.

Doğru kullanım için öneriler:

• Yüksek empedanslı devrelerde PCB yollarını kısa tutun
• Nem ve kirliliğe karşı koruma için temiz üretim ortamı sağlayın
• SMD lehimleme için uygun pasta veya flux kullanın
• Reflow veya manuel lehimlemede sıcaklık profiline dikkat edin
• Elektrostatik deşarjdan (ESD) korumak için önlem alın
• Makarayı uygun besleme mekanizması ile kullanın

Uygulama önerileri:

• RC filtre tasarımında 6.2KΩ ve 100nF ile yaklaşık 25Hz kesim frekansı elde edilir
• Pull-up direnç olarak I²C, SPI gibi veri hatlarında kullanılabilir
• Op-amp geri besleme direnci olarak bias akımı etkilerini minimize eder
• Gerilim bölücü olarak 6.2KΩ:38KΩ ile 5:3 bölme oranı elde edilir
• Yüksek direnç değeri ile güç tüketimini azaltabilirsiniz
• Hassas ölçüm devrelerinde gürültüyü azaltmak için ekranlama kullanın

Sorun Giderme ve İpuçları

6.2KΩ 1206 1/4W SMD Direnç (5000 Adet - 1 Makara) ürününü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Parazit ve Gürültü: Yüksek empedanslı devrelerde ekranlama kullanın ve PCB yollarını kısa tutun.
• Nem Hassasiyeti: Yüksek direnç değerlerinde nem etkisi artar, gerekirse koruyucu kaplama kullanın.
• Zayıf Lehim Bağlantısı: Flux kullanın ve lehimleme sıcaklığını kontrol edin.
• Makara Besleme Sorunları: Besleme mekanizmasının ve makara pozisyonunun doğru olduğunu kontrol edin.
• Direnç Değerinde Kayma: Aşırı sıcaklık değişimlerinden kaçının, TCR değerini hesaba katın.

Uygulama Bazlı İpuçları

• Analog ölçüm devrelerinde gürültüden kaçınmak için topraklama düzenine dikkat edin
• Sıcaklık sensörü devrelerinde sıcaklık katsayısını (TCR) hesaba katın
• Yüksek empedanslı devrelerde kaçak akımları minimize edin
• RC zamanlama devrelerinde kondansatör kalitesine ve toleransına dikkat edin
• Uzun PCB yollarında parazit kapasitans etkilerini göz önünde bulundurun
• Transistör bias devrelerinde sıcaklık stabilitesini test edin

Paket İçeriği

• 6.2KΩ 1206 1/4W SMD Direnç (5000 Adet - 1 Makara)
