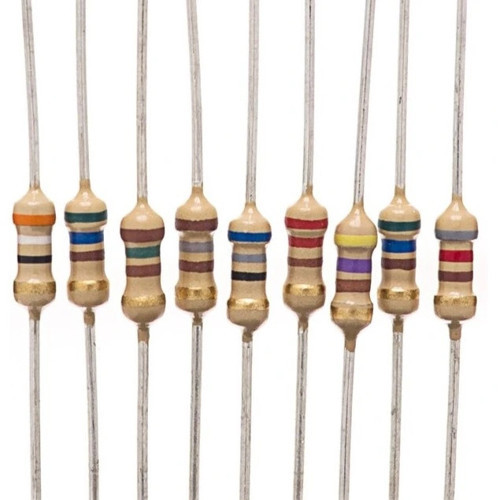

China 220K 1/4W Direnç - 5000 Adet

220KΩ 1/4W Direnç (5000 Adet)

220KΩ 1/4W Direnç, elektronik devrelerinizde yüksek direnç değeri gerektiren uygulamalar için ideal bir pasif komponenttir. 5000 adetlik bu ekonomik paket, seri üretim, eğitim kurumları ve geniş ölçekli projeler için mükemmel bir çözüm sunar.

Karbon film yapısı ve 1/4 Watt güç kapasitesi ile standart boyutlara sahip olan bu dirençler, gerilim bölücü devrelerde, zamanlama uygulamalarında ve yüksek empedanslı devrelerde güvenilir performans sağlar.

Standart 220 Kiloohm (220KΩ) değeri ile filtre tasarımları, RC osilatörler ve düşük akım gerektiren devrelerde sıklıkla tercih edilen bu 1/4W dirençler, ±%5 tolerans değeri ile hassas çalışmalar için uygundur.

Teknik Özellikler

220KΩ 1/4W Direnç (5000 Adet) ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Direnç Değeri: 220 Kiloohm (220KΩ)
• Güç Kapasitesi: 1/4 Watt (0.25W)
• Tolerans: ±%5
• Paket Miktarı: 5000 Adet
• Tip: Karbon Film Direnç
• Paket Tipi: Axial Lead (Eksenel)
• Çalışma Sıcaklık Aralığı: -55°C ile +155°C arası
• Gövde Uzunluğu: Yaklaşık 6.5mm
• Gövde Çapı: Yaklaşık 2.5mm
• Lead Uzunluğu: Yaklaşık 28mm
• Lead Çapı: Yaklaşık 0.6mm
• Renk Kodu: Kırmızı-Kırmızı-Sarı-Altın
• Voltaj Sınırı: 250V (maksimum)
• Sıcaklık Katsayısı: ±350ppm/°C
• Dielektrik Dayanımı: 500V AC, 1 dakika
• İzolasyon Direnci: >1000MΩ
• Malzeme: Seramik çekirdek, karbon film kaplama
• Kaplama: Epoksi reçine
• Lehimlenebilirlik: 235°C, 2 saniye
• Sertifikalar: RoHS Uyumlu
• Üretim Standardı: IEC 60115-1
• Kalite Sınıfı: Endüstriyel
• Nem Direnci: MIL-STD-202, Metot 103
• Titreşim Direnci: MIL-STD-202, Metot 201
• Darbe Direnci: MIL-STD-202, Metot 213
• MTBF (Ortalama Arıza Süresi): >1,000,000 saat
• Raf Ömrü: >5 yıl (uygun saklama koşullarında)

Kullanım Alanları

220KΩ 1/4W Direnç (5000 Adet) ürününün kullanılabileceği çeşitli alanlar ve uygulamalar.

Sinyal İşleme ve Filtreler

• Aktif ve pasif filtre devreleri
• RC zamanlama devreleri
• Faz kaydırma ağları
• Gürültü bastırma devreleri
• Sinyal zayıflatıcılar

Sensör ve Ölçüm Devreleri

• Yüksek empedanslı sensör arayüzleri
• Gerilim bölücü uygulamaları
• Termistör ve LDR eşleştirme devreleri
• Piezoelektrik sensör devreleri
• Basınç ve kuvvet sensörleri

Güç ve Kontrol Devreleri

• Çok düşük akım sınırlama
• Yüksek voltaj ölçüm devreleri
• Bias dirençleri
• Referans gerilim devreleri
• Zener diyot akım sınırlama

Analog Elektronik

• Op-amp geri besleme ağları
• Yükselteç devreleri
• Osilatör yapıları
• Dalga şekillendirici devreler
• Audio sinyal işleme

Avantajlar ve Özellikler

220KΩ 1/4W Direnç (5000 Adet) ürününün sağladığı avantajlar ve çözümler.

• Ekonomik Toplu Paket: 5000 adetlik paket ile maliyet tasarrufu
• Yüksek Direnç Değeri: 220KΩ ile düşük akım ve yüksek empedans uygulamaları
• Standart Güç Kapasitesi: 1/4W ile daha geniş uygulama alanı
• Standart Tolerans: ±%5 ile hassas uygulamalar için uygunluk
• Geniş Sıcaklık Aralığı: -55°C ile +155°C arası çalışabilme
• Çevre Dostu: RoHS uyumlu üretim
• Kolay Tanımlama: Standart renk kodlu işaretleme
• Kararlı Performans: Karbon film teknolojisi ile istikrarlı değer
• Düşük Gürültü: Hassas sinyal işleme için uygun karakteristik
• Universal Kullanım: Breadboard ve PCB ile tam uyumlu lead yapısı

Kullanım İpuçları

220KΩ 1/4W Direnç (5000 Adet) ürününün verimli ve güvenli kullanımı için öneriler.

Doğru kullanım için öneriler:

• Direnci lehimlerken aşırı ısıtmaktan kaçının
• Yüksek empedanslı devrelerde lead boylarını kısa tutun
• Nem ve kirden korumak için temiz bir ortamda saklayın
• PCB üzerinde direncin çevresindeki bakır alanları temizleyin
• Yüksek empedanslı devrelerde koruyucu kaplama düşünün
• Ölçüm yaparken direnci ellerinizle tutmayın

Hesaplama formülleri:

• RC zaman sabiti: τ = R × C (örn. 220KΩ × 1µF = 0.22 saniye)
• RC filtre kesim frekansı: f = 1/(2πRC) (örn. 220KΩ × 100nF için f = 7.2Hz)
• Gerilim bölücü: Vout = Vin × (R2/(R1+R2))
• 1/4W için maksimum akım (220KΩ): I = √(P/R) = √(0.25/220000) ≈ 1.06mA
• 1/4W için maksimum gerilim (220KΩ): V = √(P×R) = √(0.25×220000) ≈ 235V
• İki 220KΩ paralel bağlantı: Rtoplam = (R1×R2)/(R1+R2) = 110KΩ

Sorun Giderme ve İpuçları

220KΩ 1/4W Direnç (5000 Adet) ürününü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Ölçüm Sapmaları: Yüksek dirençlerde ölçüm yaparken multimetre problarını direkt uçlara temas ettirin, el ile tutmayın.
• Nemden Etkilenme: Yüksek nemli ortamlarda direnç değerinde sapmalar olabilir, koruyucu kaplama kullanın.
• Renk Kodu Karışıklığı: Kırmızı-Kırmızı-Sarı-Altın bandını iyi ışık altında kontrol edin.
• Sızıntı Akımları: Yüksek empedanslı devrelerde PCB kirliliği sorun yaratabilir, temiz PCB tasarımı yapın.
• Gürültü Duyarlılığı: Yüksek empedanslı devreler gürültüye duyarlıdır, ekranlama ve kısa lead kullanın.

Uygulama Bazlı İpuçları

• RC filtreler: Biyoelektronik sinyaller için düşük kesim frekanslı filtreler tasarlayabilirsiniz
• Op-amp devreleri: Yüksek kazançlı devrelerde gürültüyü azaltmak için metal film alternatifini düşünün
• Zamanlama devreleri: 555 Timer ile uzun süreli gecikme devreleri oluşturabilirsiniz
• Sensör arayüzleri: Piezo sensörler için yüksek empedans yük direnci olarak kullanılabilir
• Gerilim bölücüler: Yüksek voltaj ölçümlerinde seri bağlı dirençlerle güvenli okuma sağlar
• Audio devreleri: Ton kontrol ve filtre devrelerinde frekans tepkisini şekillendirmek için kullanılabilir

Paket İçeriği

• 220KΩ 1/4W Direnç (5000 Adet)
