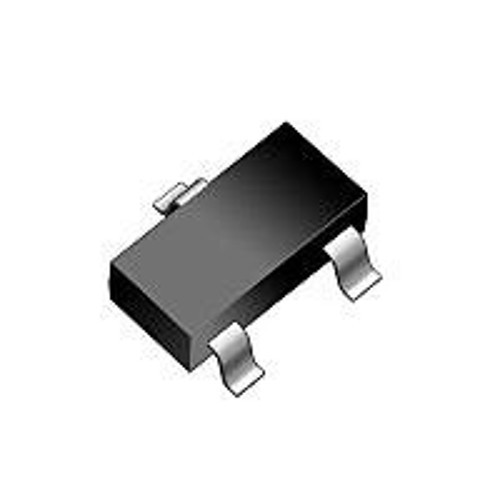

Microchip BC847CW-E6327 100mA 45V NPN Transistör SOT23

BC847CW E6327 100mA 45V NPN Transistör SOT23

BC847CW E6327, düşük güç uygulamaları için tasarlanmış bir NPN silikon bipolar transistördür. SOT-23 yüzey montaj paketindeki bu kompakt transistör, genel amaçlı anahtarlama ve amplifikasyon için kullanılır.

45V kollektör-emitör gerilimi ve 100mA kollektör akımı sunan bu elektronik komponent, yüksek DC kazanç değeri ile sinyal işleme devrelerinde ideal bir seçimdir.

Infineon E6327 serisi olarak üretilen ve yüksek hFE değeri ile öne çıkan bu NPN transistör, analog devreler, sensör arayüzleri ve sinyal yükseltme uygulamaları için kompakt ve güvenilir bir çözüm sunmaktadır.

Teknik Özellikler

BC847CW E6327 100mA 45V NPN Transistör SOT23'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: NPN Silikon Bipolar
• Paket Tipi: SOT-23 SMD
• Üretici: Infineon Technologies
• Üretici Kodu: E6327
• Kollektör-Emitör Gerilimi (VCEO): 45V
• Kollektör-Baz Gerilimi (VCBO): 50V
• Emitör-Baz Gerilimi (VEBO): 6V
• Kollektör Akımı (IC): 100mA (sürekli)
• Kollektör Gücü (PC): 250mW
• DC Akım Kazancı (hFE): 420-800 (IC=2mA, VCE=5V)
• Kollektör-Emitör Doyum Gerilimi (VCE(sat)): 0.25V (Tipik, IC=10mA)
• Baz-Emitör Gerilimi (VBE): 0.65V (Tipik, IC=2mA)
• Geçiş Frekansı (fT): 100 MHz (Tipik)
• Çıkış Kapasitansı (Cob): 4.5 pF (Tipik)
• Gürültü Figürü (NF): 2 dB (Tipik, f=1kHz)
• Çalışma Sıcaklığı: -65°C ~ +150°C
• Montaj Tipi: Yüzey Montaj (SMD)
• Pin Konfigürasyonu: 1-Baz, 2-Emitör, 3-Kollektör.

Kullanım Alanları

BC847CW E6327 100mA 45V NPN Transistör SOT23'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Sinyal İşleme Devreleri

• Düşük gürültülü ön amplifikatörler
• Sinyal tamponlama devreleri
• Diferansiyel yükselteçler
• Audio amplifikatör katları

Anahtarlama Uygulamaları

• LED sürücü devreleri
• Düşük güçlü röle kontrol devreleri
• Lojik seviye dönüştürücüleri
• Sensör arayüzleri

Akım Kaynakları/Yükler

• Sabit akım kaynakları
• Akım aynalama devreleri
• Referans akım devreleri
• Aktif yük devreleri

Genel Elektronik Uygulamaları

• Batarya ile çalışan cihazlar
• Sensör koşullandırma devreleri
• Otomotiv elektronik sistemleri
• Hassas ölçüm cihazları

Avantajlar ve Özellikler

BC847CW E6327 100mA 45V NPN Transistör SOT23'ün sağladığı avantajlar ve çözümler.

• Kompakt SOT-23 Paketi: Minimal PCB alanı kullanımı
• Yüksek Akım Kazancı: 420-800 hFE ile etkin amplifikasyon
• Düşük Gürültü Figürü: Hassas sinyal uygulamaları için uygun
• E6327 Infineon Serisi: Tutarlı kalite ve güvenilirlik
• Orta Seviye Gerilim: 45V VCEO ile geniş uygulama yelpazesi
• İyi Frekans Tepkisi: 100 MHz transition frekansı
• C Grubu Kazanç: En yüksek hFE aralığı (420-800) ile üstün kazanç
• W Serisi: Özel olarak seçilmiş parametrelerle geliştirilmiş versiyon

Montaj ve Kullanım

BC847CW E6327 100mA 45V NPN Transistör SOT23'ün montaj ve kullanım süreci hakkında bilgiler.

Devre tasarımı için yapmanız gerekenler:

• SOT-23 paketi için uygun PCB pad boyutlarını kullanın (genellikle 0.95 x 0.55mm)
• Lehimleme için reflow fırını, sıcak hava istasyonu veya ince uçlu havya kullanın
• ESD korumalı ortamda çalışın, SOT-23 paketli transistörler statik elektriğe duyarlıdır
• Baz akımını sınırlandırmak için uygun direnç kullanın (tipik olarak 10k - 100kΩ)
• Yüksek frekans uygulamalarında kısa ve düşük indüktif PCB yolları tasarlayın
• Termal stres oluşturmamak için lehimleme süresini kısa tutun

NPN transistör kullanım bilgileri:

• NPN transistörlerde akım yönü kollektörden emitöre doğrudur
• NPN transistörü açmak için baz emitörden 0.65V daha yüksek olmalıdır
• Mikrodenetleyici ile kontrol için doğrudan GPIO pini kullanılabilir
• Baz akımı = Kollektör akımı / hFE formülü ile baz akımını hesaplayabilirsiniz
• NPN transistörler "aktif-high" mantıkla çalışır
• BC857CW (PNP) ile komplementer çift oluşturarak tamamlayıcı simetri devreleri tasarlayabilirsiniz

Sorun Giderme ve İpuçları

BC847CW E6327 100mA 45V NPN Transistör SOT23 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Transistör Açılmıyor: Baz-emitör geriliminin yeterince pozitif olduğunu kontrol edin (> 0.65V)
• Aşırı Kazanç: Çok yüksek hFE nedeniyle salınım olabilir, baz-emitör arası küçük direnç kullanın
• Baz Akımı Sorunları: Yüksek kazançlı C grubu için baz akımını daha düşük tutun
• Lehimleme Zorlukları: Daha ince uçlu havya veya sıcak hava istasyonu kullanın

Verimli Kullanım İpuçları

• Analog tasarımlarda azami 45V VCEO değerinin en fazla %80'ini kullanın
• Düşük gürültü uygulamalarında metal film dirençler tercih edin
• Yüksek kazancının avantajını kullanarak mikrodenetleyici portlarını daha az yükleyin
• Diferansiyel amplifikatörlerde aynı paketten gelen çiftleri kullanın

Paket İçeriği

• BC847CW E6327 100mA 45V NPN Transistör SOT23
