Microchip BC546 Transistör BJT NPN TO-92

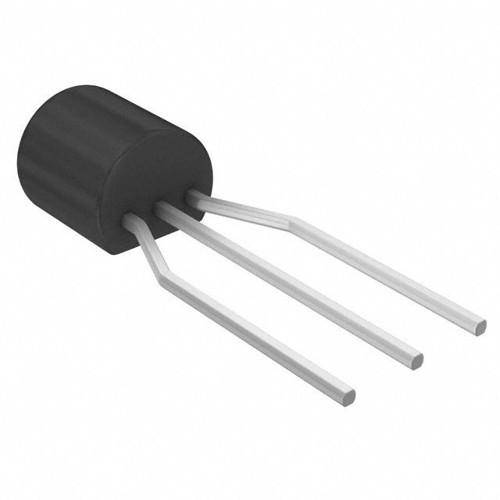

BC546 Transistör BJT NPN TO-92

BC546, yüksek voltaj uygulamaları için tasarlanmış genel amaçlı NPN bipolar junction transistördür. TO-92 paketinde sunulan bu komponent, 65V kollektör-emiter voltajı ve 100mA sürekli kollektör akımı ile orta gerilim uygulamaları için ideal bir seçimdir.

BC54X serisinin yüksek voltaj üyesi olan BC546, kararlı akım kazancı ve güvenilir performansı ile dikkat çeker. Elektronik komponentler kategorisindeki bu NPN transistör, özellikle yüksek voltaj uygulamalarında tercih edilen ekonomik bir çözümdür.

Sağlam TO-92 paketi sayesinde delikli PCB'lere ve breadboard'lara kolayca monte edilebilen BC546, hobi projelerinden endüstriyel uygulamalara kadar kullanım alanı bulur. Transistör ailesinin bu güvenilir üyesi, yüksek gerilim gerektiren transistör uygulamaları için popüler bir seçimdir.

Teknik Özellikler

BC546 Transistör BJT NPN TO-92 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: NPN
• Paket / Kılıf: TO-92
• Maksimum Kollektör-Emiter Voltajı (VCEO): 65V
• Maksimum Kollektör-Baz Voltajı (VCBO): 80V
• Maksimum Emiter-Baz Voltajı (VEBO): 6V
• Sürekli Kollektör Akımı (IC): 100.mA
• Puls Kollektör Akımı (ICM): 200,mA
• Kollektör-Emiter Doyma Voltajı (VCE(sat)): 0.3V (typ) @ IC = 10mA, IB = 0.5mA
• Baz-Emiter Doyma Voltajı (VBE(sat)): 0.7V (typ) @ IC = 10mA, IB = 0.5mA
• DC Akım Kazancı (hFE): 110-800 @ IC = 2mA, VCE = 5V (B sınıfı için 200-450)
• Geçiş Frekansı (fT): 100MHz (typ)
• Kollektör-Baz Kapasitansı (Ccb): 4.5pF (typ)
• Gürültü Figürü (NF): 4dB (typ) @ f = 1kHz
• Yükselme Zamanı (tr): 60ns (typ)
• Düşme Zamanı (tf): 300ns (typ)
• Maksimum Güç Dağılımı (Ptot): 625mW @ 25°C
• Termal Direnç (RθJA): 200°C/W
• Çalışma Sıcaklığı (Tj): -55°C ile +150°C arası
• RoHS Uyumluluğu: Evet
• Üretici: ON Semiconductor / STMicroelectronics / Fairchild

Kullanım Alanları

BC546 Transistör BJT NPN TO-92'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Yüksek Voltaj Uygulamaları

• 48V sistemlerde anahtarlama devreleri
• Telefon hattı arabirimleri
• Yüksek gerilimli LED sürücüleri
• Endüstriyel kontrol devreleri
• Voltaj dönüştürücüler

Genel Amaçlı Elektronik

• Sinyal amplifikasyonu
• Anahtarlama devreleri
• Röle sürücüleri
• Seviye dönüştürücüler
• Darlington çiftleri

Hobi ve Eğitim Projeleri

• Arduino projeleri
• Elektronik deney setleri
• Yüksek gerilimli deney devreleri
• Sensör arabirimleri
• Elektronik eğitim materyalleri

Avantajlar ve Özellikler

BC546 Transistör BJT NPN TO-92'nin sağladığı avantajlar ve öne çıkan özellikleri.

• Yüksek Voltaj Dayanımı: 65V kollektör-emiter voltajı
• NPN Yapısı: Düşük taraf anahtarlama imkanı
• TO-92 Paketi: Kolay delikli montaj
• İyi Akım Kazancı: 110-800 arası hFE değeri
• Düşük Doyma Voltajı: Minimum güç kaybı
• Makul Geçiş Frekansı: 100MHz ile yeterli hızlı anahtarlama
• Makul Güç Kapasitesi: 625mW güç dağıtımı
• Düşük Maliyet: Ekonomik çözüm
• Geniş Çalışma Sıcaklığı: -55°C ile +150°C arası
• PNP Eşleniği Uyumluluğu: BC556 ile tamamlayıcı çift oluşturur

Devre Tasarımı ve Kullanım

BC546 Transistör BJT NPN TO-92'nin devre tasarımında kullanımı hakkında bilgiler.

Temel Bağlantı Yapılandırması:

• Kollektör (Pin 1): Yük bağlantısı
• Baz (Pin 2): Kontrol sinyali girişi
• Emiter (Pin 3): Toprak veya referans bağlantısı

Pin Yapılandırması:

• TO-92 paketinde, transistörün düz tarafından bakıldığında: sol pin (Kollektör), orta pin (Baz), sağ pin (Emiter)
• NPN transistörde akım kollektörden emitere doğru akar
• Baz pozitif olduğunda (emitere göre) transistör iletimde olur
• Emiter genellikle toprak hattına bağlanır
• Pin yerleşimi için datasheet kontrolü önerilir (üreticiye göre değişebilir)

Yüksek Voltajlı Devre Tasarımı:

• Yüksek voltaj uygulamalarında komponentler arası yeterli mesafeyi bırakın (min. 1mm/40V)
• PCB üzerinde yüksek voltaj hatlarında keskin köşelerden kaçının
• Kollektör-emiter arası gerilim sıçramalarını önlemek için snubber devresi ekleyin
• Baz devresini koruma amaçlı zener diyot ekleyin
• Baz ve emiter arasına 10-100kΩ pull-down direnci bağlayın

NPN Transistör Sürme Yöntemleri:

• Mikrodenetleyici pinini HIGH yaparak transistörü açabilirsiniz
• Baz akımını kollektör akımının %5-10'u olarak ayarlayın
• Baz direncini RB = (Vkontrol - 0.7V) / IB formülü ile hesaplayın
• Hızlı anahtarlama için düşük değerli baz direnci ve baz-emiter arası pull-down direnci kullanın
• İndüktif yüklerle çalışırken kollektör-emiter arası koruyucu diyot ekleyin

Sorun Giderme ve İpuçları

BC546 Transistör BJT NPN TO-92 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Voltaj Sorunu: Maksimum 65V değerini aşmayın, güvenlik payı bırakın
• Yetersiz Sürme: Baz akımını artırın, baz direncini azaltın
• Aşırı Isınma: Kollektör akımını sınırlayın, güvenli çalışma alanında kullanın
• PCB Arızaları: Yüksek voltaj devrelerinde kontaminasyon ve nem önleyin
• Transistör Hasarı: Gerilim darbeleri için koruma devreleri ekleyin

Yüksek Voltaj Uygulamaları İpuçları

• Transistörün 65V değerini güvenli çalışma için %70-80 seviyesinde (45-50V) tutun
• 48V sistemler için ideal olan BC546'yı güvenlik faktörüyle kullanın
• Nemli ortamlar için PCB kaplama (conformal coating) kullanın
• Kollektöre koruyucu diyot ekleyin (1N4148, UF4007 gibi)
• Telefon hattı arabirimleri (-48V) için BC546 transistörü kullanabilirsiniz

Montaj ve Devre Tasarım İpuçları

• TO-92 paketini lehimlerken aşırı ısı uygulamayın (maks. 5 saniye)
• Pinleri bükme esnasında kılıftan en az 3mm mesafe bırakın
• Yüksek frekanslı uygulamalarda bağlantıları kısa tutun
• İndüktif yüklerle çalışırken ters EMK koruması ekleyin
• Statik elektriğe karşı hassas olduğunu unutmayın, ESD önlemleri alın

Paket İçeriği

• BC546 Transistör BJT NPN TO-92
