Microchip BC328 Transistör BJT PNP TO-92

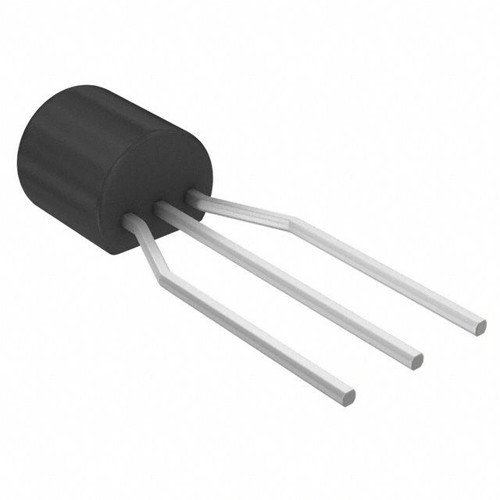

BC328 Transistör BJT PNP TO-92

BC328, genel amaçlı kullanım için tasarlanmış bir PNP bipolar junction transistördür. TO-92 plastik paketindeki bu kompakt transistör, düşük-orta güç uygulamaları için idealdir.

25V kollektör-emitör gerilimi ve 800mA kollektör akımı sunan bu elektronik komponent, orta güç amplifikasyonu ve anahtarlama işlevleri için tercih edilen bir seçenektir.

BC328, uygun maliyeti ve kolay bulunabilirliği ile transistör uygulamalarınız için güvenilir performans sunar ve NPN eşdeğeri BC338 ile tamamlayıcı çift olarak kullanılabilir.

Teknik Özellikler

BC328 Transistör BJT PNP TO-92'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: PNP Bipolar Junction Transistor (BJT)
• Paket Tipi: TO-92
• Üretici: ON Semiconductor / STMicroelectronics / Texas Instruments
• Kollektör-Emitör Gerilimi (VCEO): 25V
• Kollektör-Baz Gerilimi (VCBO): 30V
• Emitör-Baz Gerilimi (VEBO): 5V
• Kollektör Akımı (IC): 800mA (sürekli)
• Pals Kollektör Akımı (ICM): 1A
• Kollektör Gücü (PC): 625mW
• DC Akım Kazancı (hFE): 100-630 (IC=-100mA, VCE=-1V)
• Kollektör-Emitör Doyum Gerilimi (VCE(sat)): -0.5V (Tipik, IC=-500mA)
• Baz-Emitör Gerilimi (VBE): -0.7V (Tipik, IC=-100mA)
• Geçiş Frekansı (fT): 100 MHz (Tipik)
• Çalışma Sıcaklığı: -65°C ~ +150°C
• Montaj Tipi: Delikli
• Pin Konfigürasyonu: 1-Emitör, 2-Kollektör, 3-Baz.

Kullanım Alanları

BC328 Transistör BJT PNP TO-92'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Kontrol Uygulamaları

• Üst taraf anahtarlama (high-side switching)
• LED sürücü devreleri
• Röle kontrol devreleri
• Basit güç kontrol devreleri

Anahtarlama Uygulamaları

• Seviye dönüştürücüler
• Mantık devreleri
• Aktif-low tetikleme devreleri
• Pull-up devreler

Amplifikatör Devreleri

• Class A, B ve AB amplifikatörler
• Sinyal yükselteçleri
• Empedans dönüştürücüler
• Darlington yapılandırmaları

Diğer Uygulamalar

• Komplementer simetri devreleri
• Sabit akım kaynakları
• Sıcaklık sensör devreleri
• Gerilim regülasyonu

Avantajlar ve Özellikler

BC328 Transistör BJT PNP TO-92'nin sağladığı avantajlar ve çözümler.

• PNP Yapısı: Üst taraf anahtarlama için ideal
• Yüksek Akım Kapasitesi: 800mA sürekli akım ile güçlü performans
• Düşük Doyum Gerilimi: Verimli anahtarlama için ideal
• Geniş Kazanç Aralığı: Farklı hFE değerleri ile çeşitli uygulamalar
• TO-92 Paketi: Kolay montaj ve breadboard uyumluluğu
• BC338 NPN Eşdeğeri: Komplementer çift devreler için uyumluluk
• Düşük Maliyet: Ekonomik çözüm
• Yüksek Güvenilirlik: Elektronik devrelerde uzun ömürlü kullanım

Montaj ve Kullanım

BC328 Transistör BJT PNP TO-92'nin montaj ve kullanım süreci hakkında bilgiler.

Devre tasarımı için yapmanız gerekenler:

• TO-92 paketi için uygun baskı devre veya breadboard kullanın
• Pin dizilimini doğru belirleyin: sol pin Emitör (E), orta pin Kollektör (C), sağ pin Baz (B)
• Baz akımını sınırlandırmak için uygun direnç kullanın (1k - 10kΩ)
• PNP transistörde akım emitörden kollektöre doğrudur
• İndüktif yüklerde flyback diyot kullanmayı unutmayın
• Yüksek akım uygulamalarında soğutucu kullanın

PNP transistör kullanım bilgileri:

• PNP transistörde akım yönü emitörden kollektöre doğrudur
• PNP transistörü açmak için bazı emitörden yaklaşık 0.7V daha düşük tutun
• Baz akımı = Kollektör akımı / hFE formülüyle hesaplanır
• PNP transistörler "aktif-low" mantıkla çalışır
• Üst taraf anahtarlama (high-side switching) için PNP kullanılır
• PNP ve NPN transistörler birlikte kullanılarak Totem Pole ve Push-Pull çıkışlar oluşturulabilir

Sorun Giderme ve İpuçları

BC328 Transistör BJT PNP TO-92 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Transistör Tetiklenmiyor: Baz voltajını emitörden düşük tuttuğunuzdan emin olun
• Aşırı Isınma: Kollektör akımını sınırlayın veya soğutucu ekleyin
• Bağlantı Sorunları: Pin dizilimini kontrol edin, PNP için bağlantıları doğru yapın
• Yetersiz Akım: Baz akımını artırın veya yük direncini azaltın

Verimli Kullanım İpuçları

• Push-pull çıkışlar için BC338 (NPN) ile tamamlayıcı çift olarak kullanın
• Üst taraf anahtarlama yaparak direkt güç hattını kesebilirsiniz
• Aktif-low sistemlerde lojik "0" ile transistörü açın
• Akım-sınırlı güç kaynaklarında sabit akım kaynağı olarak kullanabilirsiniz

Paket İçeriği

• BC328 Transistör BJT PNP TO-92
