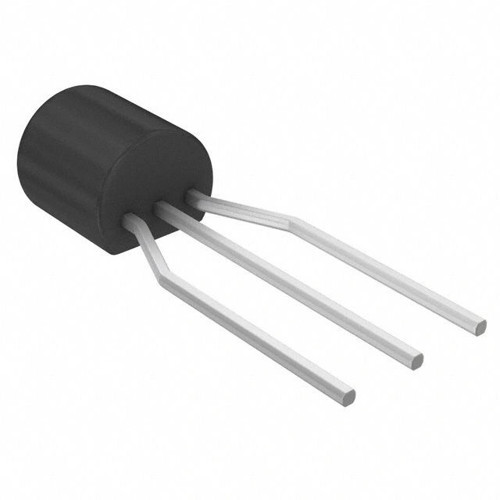

Microchip BC327 Transistör BJT PNP TO-92

BC327 Transistör BJT PNP TO-92

BC327, çok yönlü orta güç uygulamaları için geliştirilmiş bir PNP bipolar junction transistördür. TO-92 plastik paketindeki bu transistör, güvenilir performansı ve yaygın kullanımıyla bilinir.

45V kollektör-emitör gerilimi ve 800mA kollektör akımı sunan bu elektronik komponent, düşük gürültülü performansı ve yüksek kazanç değerleriyle düşük-orta güç uygulamalarında mükemmel sonuçlar verir.

BC327, BC337 NPN modelinin PNP eşdeğeri olarak tamamlayıcı çift uygulamaları için ideal bir transistör seçeneğidir ve push-pull yapılandırmalarında kusursuz çalışma imkanı sunar.

Teknik Özellikler

BC327 Transistör BJT PNP TO-92'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: PNP Bipolar Junction Transistor (BJT)
• Paket Tipi: TO-92
• Üretici: ON Semiconductor / STMicroelectronics / Texas Instruments
• Kollektör-Emitör Gerilimi (VCEO): 45V
• Kollektör-Baz Gerilimi (VCBO): 50V
• Emitör-Baz Gerilimi (VEBO): 5V
• Kollektör Akımı (IC): 800mA (sürekli)
• Pals Kollektör Akımı (ICM): 1A
• Kollektör Gücü (PC): 625mW
• DC Akım Kazancı (hFE): 100-630 (IC=-100mA, VCE=-1V, grup türüne bağlı)
• Kollektör-Emitör Doyum Gerilimi (VCE(sat)): -0.5V (Tipik, IC=-500mA)
• Baz-Emitör Gerilimi (VBE): -0.7V (Tipik, IC=-100mA)
• Geçiş Frekansı (fT): 100 MHz (Tipik)
• Çalışma Sıcaklığı: -65°C ~ +150°C
• Montaj Tipi: Delikli
• Pin Konfigürasyonu: 1-Emitör, 2-Kollektör, 3-Baz.

Kullanım Alanları

BC327 Transistör BJT PNP TO-92'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Kontrol Uygulamaları

• Üst taraf anahtarlama (high-side switching)
• LED sürücü devreleri
• Röle kontrol devreleri
• Solenoid sürücüler

Amplifikatör Devreleri

• Push-pull çıkış katları
• Audio amplifikatör uygulamaları
• Sınıf A, AB ve B amplifikatörler
• Buffer katları

Anahtarlama Uygulamaları

• Aktif-low tetikleme devreleri
• Lojik seviye dönüştürücüler
• Darlington konfigürasyonları
• Pull-up aktif devreleri

Akım Kaynağı Uygulamaları

• Sabit akım kaynakları
• Akım aynalama devreleri
• Voltaj regülatörleri
• Sıcaklık kompanzasyon devreleri

Avantajlar ve Özellikler

BC327 Transistör BJT PNP TO-92'nin sağladığı avantajlar ve çözümler.

• PNP Yapısı: Üst taraf anahtarlama ve aktif-low mantık için ideal
• Yüksek Gerilim Kapasitesi: 45V VCEO ile güçlü uygulamalarda kullanılabilir
• Yüksek Akım Kapasitesi: 800mA sürekli akım sürebilme yeteneği
• Çeşitli Kazanç Grupları: -16, -25, -40 gruplandırmaları ile uygulama esnekliği
• TO-92 Paketi: Kolay montaj ve breadboard uyumluluğu
• BC337 Uyumluluğu: NPN eşdeğeri ile komplementer çift olarak kullanım
• Düşük Gürültü: Hassas sinyal uygulamaları için uygun
• Ekonomik Fiyat: Uygun maliyet ile kaliteli performans

Montaj ve Kullanım

BC327 Transistör BJT PNP TO-92'nin montaj ve kullanım süreci hakkında bilgiler.

Devre tasarımı için yapmanız gerekenler:

• TO-92 paketi için uygun delikli baskı devre veya breadboard kullanın
• Pin dizilimini doğru belirleyin: sol pin Emitör (E), orta pin Kollektör (C), sağ pin Baz (B)
• Baz akımını sınırlandırmak için uygun direnç kullanın (tipik olarak 1k - 10kΩ)
• PNP transistörlerde emitör genellikle pozitif beslemeye bağlanır
• İndüktif yükler için flyback diyot kullanmayı unutmayın
• Yüksek akım uygulamalarında küçük bir soğutucu ekleyin

PNP transistör kullanım bilgileri:

• PNP transistörlerde akım yönü emitörden kollektöre doğrudur
• PNP transistörü açmak için baz emitörden yaklaşık 0.7V daha düşük olmalıdır
• Baz akımı = -(Kollektör akımı / hFE) formülü ile baz akımını hesaplayabilirsiniz
• PNP transistörler "aktif-low" mantıkla çalışır, düşük seviye sinyalle aktifleştirilir
• BC337 (NPN) ile tamamlayıcı çift olarak push-pull konfigürasyonu oluşturabilirsiniz
• Yük genellikle kollektör ile toprak arasına bağlanır

Sorun Giderme ve İpuçları

BC327 Transistör BJT PNP TO-92 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Transistör İletimde Kalmıyor: Baz gerilimini yeterince düşük tuttuğunuzdan emin olun
• Aşırı Isınma: Kollektör akımını sınırlayın veya küçük soğutucu ekleyin
• Yetersiz Anahtarlama Hızı: Baz direncini azaltın ve hızlı anahtarlama için düşük değerli kapasitör ekleyin
• Ters Bağlantı: PNP transistör için doğru polariteyi kontrol edin

Verimli Kullanım İpuçları

• Hızlı anahtarlama için baz direncine paralel küçük değerli kapasitör (100pF) ekleyin
• Mikrodenetleyici ile kontrol ederken pull-down dirençleri kullanın
• Düşük güç uygulamaları için daha yüksek baz direnci kullanın
• Darlington bağlantısı ile yüksek akım kazancı elde edin

Paket İçeriği

• BC327 Transistör BJT PNP TO-92
