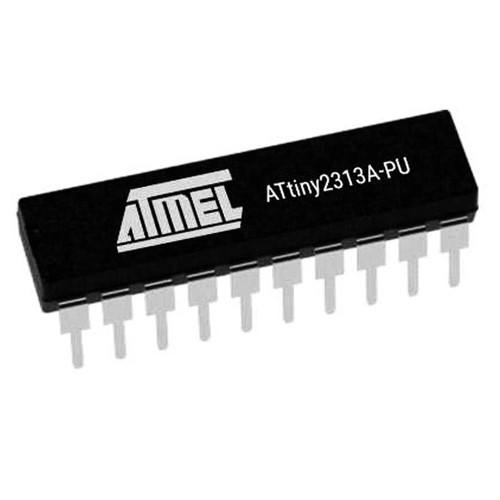

ATtiny2313A-PU 8-Bit 20MHz Mikrodenetleyici DIP-20

ATtiny2313A-PU, Microchip (eski Atmel) firmasının ürettiği kompakt ve çok yönlü bir 8-bit AVR mikrodenetleyicidir. DIP-20 paketinde sunulan bu entegre, 20 MHz'e kadar çalışabilen işlemcisi ve kontrol odaklı uygulamalar için ideal özelliklere sahiptir.

2 KB Flash bellek, 128 bayt EEPROM ve 128 bayt SRAM ile donatılan bu mikrodenetleyiciler, küçük ama işlevsel projeler için yeterli kapasiteye sahiptir.

Donanımsal USART, USI (SPI ve I²C için) ve 18 GPIO pini ile donatılan bu elektronik komponent, haberleşme ve kontrol uygulamaları için mükemmel bir seçimdir.

Hobi projelerinden endüstriyel kontrol sistemlerine kadar geniş bir kullanım alanı olan Microchip mikrodenetleyici ailesinin üyesi ATtiny2313A, breadboard uyumlu DIP paketi ile kolay kullanım sunar.

Teknik Özellikler

ATtiny2313A-PU 8-Bit 20MHz Mikrodenetleyici DIP-20'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: AVR ATtiny
• Model: ATtiny2313A-PU
• İşlemci Mimarisi: 8-Bit AVR RISC
• Maksimum Çalışma Frekansı: 20 MHz (harici osilator ile)
• Dahili Osilatör: 8 MHz (fabrika kalibrasyonlu)
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 2 KB
• RAM Belleği: 128 Bayt
• EEPROM Belleği: 128 Bayt
• I/O Pin Sayısı: 18
• PWM Kanalları: 4 kanal
• Haberleşme Arayüzleri: USART, USI (SPI, I²C)
• Zamanlayıcılar: 2 (8-bit ve 16-bit)
• Analog Komparatör: Var
• Çalışma Gerilimi: 1.8V - 5.5V (20MHz için 4.5V - 5.5V)
• Paket Tipi: DIP-20 (Through-Hole)
• Boyutlar: 24.8mm x 7.8mm x 3.3mm
• Pin Aralığı: 2.54mm (0.1")
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Detektörü: Programlanabilir seviyeler
• Kesme (Interrupt) Kaynakları: 19
• Harici Kesme Pinleri: 2
• Güç Tüketimi (Aktif): ~0.3mA @ 1MHz, 3V
• Güç Tüketimi (Power-down):
