Voltaj Arduino Mega 2560 R3 Proto Shield Mini Breadboard

Arduino Mega 2560 R3 + Proto Shield + Mini Breadboard

Arduino Mega 2560 R3 + Proto Shield + Mini Breadboard seti, kapsamlı elektronik projeleri geliştirmek isteyenler için ideal bir başlangıç paketidir. Güçlü bir mikrodenetleyici kartı, prototipleme shield'i ve küçük bir deneme kartıyla birlikte gelen bu set, karmaşık projeleri kolayca hayata geçirmenize olanak tanır.

Bu set, Arduino dünyasındaki en güçlü kartlardan biri olan Mega 2560 ile gelir. Bol miktarda dijital ve analog giriş/çıkış pini, geniş program ve bellek alanı sayesinde büyük projelerde tercih edilen bu kart, üzerine takılan Proto Shield ile hızlı prototipleme imkanı sunar.

Programlayıcılar ve Geliştirme Kartları kategorisindeki bu kapsamlı paket, kompakt mini breadboard da içerdiğinden, lehimsiz devre kurulumu ve test işlemleri için gerekli tüm ana bileşenleri bir arada sunar.

Teknik Özellikler

Arduino Mega 2560 R3 + Proto Shield + Mini Breadboard setinin detaylı teknik özellikleri aşağıda listelenmiştir.

Arduino Mega 2560 R3:

• Mikrodenetleyici: ATmega2560.
• Çalışma Voltajı: 5V
• Giriş Voltajı (önerilen): 7-12V,
• Giriş Voltajı (limit): 6-20V
• Dijital I/O Pinleri: 54 (15'i PWM çıkışı)
• Analog Giriş Pinleri: 16
• DC Akım (I/O Pin): 20 mA
• DC Akım (3.3V Pin): 50 mA
• Flash Bellek: 256 KB (8 KB bootloader kullanır)
• SRAM: 8 KB
• EEPROM: 4 KB
• Saat Hızı: 16 MHz
• USB Port: Type-B
• Boyutlar: 101.5mm x 53.3mm
• Ağırlık: ~37g

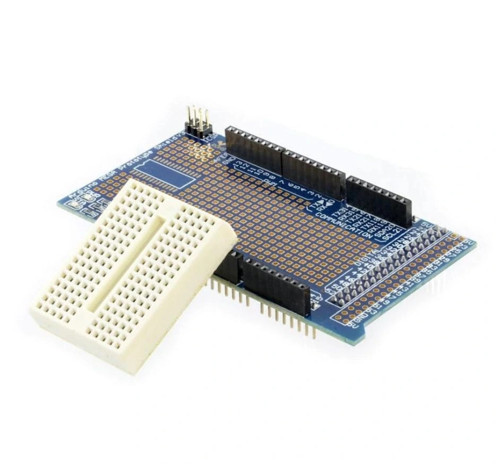

Proto Shield:

• Uyumluluk: Arduino Mega 2560
• Prototipleme Alanı: 2.54mm delik aralıklı
• Devre Bağlantısı: Arduino pin bağlantılarına erişim
• Reset Butonu: Var
• Malzeme: FR-4 PCB
• Boyutlar: ~101.5mm x 53.3mm

Mini Breadboard:

• Bağlantı Noktaları: 170 pin
• Düzen: 17 satır x 10 kolon (ortadan bölünmüş)
• Pin Aralığı: 2.54mm standart
• Malzeme: ABS plastik
• Renk: Beyaz
• Yapışkan Taban: Var
• Boyutlar: ~55mm x 35mm x 9mm

Bağlantı ve Kullanım

Arduino Mega 2560 R3 + Proto Shield + Mini Breadboard setinin bağlantısı ve kullanım talimatları.

Arduino Mega kurulumu:

• Yazılım Kurulumu:
  • Arduino IDE'yi arduino.cc adresinden indirin ve kurun
  • Arduino Mega'yı USB kablo ile bilgisayarınıza bağlayın
  • Arduino IDE'de "Araçlar > Kart > Arduino Mega or Mega 2560" seçin
  • Doğru port seçimini "Araçlar > Port" menüsünden yapın
  • İlk test için "Dosya > Örnekler > 01.Basics > Blink" örneğini yükleyin
• Donanım Bağlantısı:
  • Proto Shield'i Arduino Mega'nın üzerine pinleri hizalayarak takın
  • Mini breadboard'u Proto Shield üzerine yapışkanlı tabanı kullanarak sabitleyin
  • Güç kaynağı seçimi için harici adaptör veya USB bağlantısı kullanabilirsiniz

Prototipleme önerileri:

• Proto Shield üzerinde kalıcı bağlantılar yapmadan önce mini breadboard'da test edin
• Proto Shield'de lehimleme yaparken düşük sıcaklıkta havya kullanın
• Jumper kablolar ve bu kablolara uygun konektörler kullanarak esnek bağlantılar yapın
• Proto Shield üzerindeki güç ve toprak raylarını kullanarak devre elemanlarına kolay erişim sağlayın
• Devre şemalarınızı ve pin bağlantılarınızı belgelendirin

Mega 2560 pin kullanımı:

• Dijital Pinler: 0-53 arası pinler (0-1 seri iletişim için kullanılır)
• PWM Pinleri: 2-13 ve 44-46 arası pinler (~işareti ile gösterilir)
• Analog Pinler: A0-A15 arası pinler
• Seri İletişim:
  • Serial: 0(RX), 1(TX) - USB ile bağlantılı
  • Serial1: 19(RX), 18(TX)
  • Serial2: 17(RX), 16(TX)
  • Serial3: 15(RX), 14(TX)
• I2C İletişimi: 20(SDA), 21(SCL)
• SPI İletişimi: 50(MISO), 51(MOSI), 52(SCK), 53(SS)

Güvenlik önlemleri:

• Bağlantıları yaparken Arduino'nun güç bağlantısını kesin
• Kısa devre oluşturmamaya dikkat edin
• Statik elektriğe karşı önlem alın
• 10mA'den fazla akım çeken cihazlar için harici güç kaynağı ve transistör/röle kullanın
• Ters voltaj ve aşırı akım koruması için uygun devre elemanları ekleyin

Uygulama Alanları

Arduino Mega 2560 R3 + Proto Shield + Mini Breadboard setinin kullanılabileceği çeşitli projeler ve uygulama alanları.

Robotik ve Otomasyon

• Çok motorlu robotlar
• Drone kontrol sistemleri
• CNC makineleri
• 3D yazıcı kontrolörleri
• Ev otomasyon sistemleri

Sensör Ağları

• Çok sensörlü veri toplama istasyonları
• Çevre ve hava durumu izleme sistemleri
• Tarımsal sensör ağları
• Endüstriyel izleme sistemleri
• IoT veri toplayıcılar

Eğitim ve Geliştirme

• Elektronik laboratuvar uygulamaları
• Yazılım geliştirme platformu
• Eğitim setleri
• Prototip geliştirme
• Mühendislik projeleri

Proje Örnekleri

Arduino Mega 2560 R3 + Proto Shield + Mini Breadboard seti kullanılarak yapılabilecek detaylı proje örnekleri.

Gelişmiş Sera Otomasyonu

Arduino Mega'nın çok sayıdaki pin kapasitesini kullanarak kapsamlı bir sera otomasyon sistemi oluşturabilirsiniz. Bu sistem, sıcaklık sensörleri (DHT22), nem sensörleri, toprak nem sensörleri, ışık sensörleri ve CO2 sensörleri gibi çeşitli çevresel sensörleri entegre eder. Mega'nın fazla sayıdaki dijital çıkışları, sulama pompaları, havalandırma fanları, ısıtıcılar ve LED büyüme ışıkları gibi aktüatörleri kontrol etmek için kullanılır. Proto Shield üzerinde röle kartları ve motor sürücüler lehimlenebilir. Büyük GLCD ekran, mevcut koşulları ve sistem durumunu görüntüler. RTC (Gerçek Zaman Saati) modülü, programlı sulama ve aydınlatma için zaman takibi yapar. SD kart modülü, uzun süreli veri kaydı tutar. ESP8266 WiFi modülü eklenerek, sera verileri web arayüzünden izlenebilir ve kontrol edilebilir. Mini breadboard, sensörlerin bağlantı noktası olarak veya yeni özelliklerin test edilmesi için kullanılabilir.

Çok Eksenli CNC Kontrol Ünitesi

Arduino Mega ve Proto Shield kullanarak kompakt bir CNC kontrol ünitesi yapabilirsiniz. Mega'nın çok sayıdaki PWM çıkışı, 4 veya daha fazla step motorun hassas kontrolüne olanak tanır. Proto Shield üzerinde, A4988 veya DRV8825 step motor sürücülerini lehimleyebilirsiniz. Her eksen için limit anahtarları, acil durdurma düğmesi ve manuel kontrol joystick'i bağlanabilir. 16x4 LCD ekran veya grafik ekran, konum bilgilerini ve makine durumunu gösterir. SD kart modülü, G-code dosyalarını okuyarak karmaşık kesim işlemlerini gerçekleştirir. USB bağlantısı, bilgisayardan doğrudan kontrol için kullanılırken, çeşitli G-code yorumlayıcı yazılımlarıyla uyumlu çalışır. Ünitede ayrıca, iş parçası soğutma, toz emme ve lazer/spindle hız kontrolü gibi ek fonksiyonlar da bulunabilir. Mini breadboard, potansiyometreler ve ek sensörler için kullanışlı bir test alanı sağlar. Bu kontrol ünitesi, küçük CNC router, lazer kesici veya 3D yazıcı gibi makinelerde kullanılabilir.

Akıllı Ev Merkezi Kontrol Ünitesi

Arduino Mega'nın geniş I/O kapasitesini kullanarak eviniz için merkezi bir otomasyon sistemi oluşturabilirsiniz. Proto Shield üzerinde WiFi modülü (ESP8266), Bluetooth modülü ve 433MHz RF alıcı-verici lehimleyerek farklı protokollerdeki akıllı cihazlarla iletişim kurabilirsiniz. Sistem, ev aydınlatması için röle kontrolleri, perde/panjur motorları için motor sürücüler, ısıtma/soğutma sistemleri için sıcaklık sensörleri ve kontrol çıkışları içerir. 3.5" TFT dokunmatik ekran, kullanıcı arayüzü sağlar. RTC modülü, programlanmış görevleri zamanında çalıştırır. PIR hareket sensörleri, kapı/pencere manyetik sensörleri ve gaz/duman dedektörleri ile güvenlik sistemi fonksiyonları eklenebilir. SD kart, olay kaydı ve kullanıcı ayarlarını saklar. MQTT protokolü ile bulut platformlarına bağlanabilir. Mini breadboard, yeni sensörler veya özellikler için test alanı olarak kullanılabilir. Bu sistem, ticari akıllı ev çözümlerine göre daha esnek ve özelleştirilebilir bir alternatif sunar.

Sorun Giderme ve İpuçları

Arduino Mega 2560 R3 + Proto Shield + Mini Breadboard seti kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Yükleme Hataları: Arduino IDE'de "Araçlar" menüsünden doğru kart (Arduino Mega or Mega 2560) ve port seçildiğinden emin olun. USB kablosunun sağlam bağlandığını kontrol edin. Windows'ta cihaz yöneticisinde Arduino'nun doğru tanındığını doğrulayın. Sürücü sorunları varsa, Arduino IDE'yi yeniden yükleyin veya sürücüleri manuel olarak güncelleyin.
• Güç Sorunları: Arduino açılmıyor veya sık sık resetleniyorsa, güç kaynağınızı kontrol edin. USB bağlantısı, bazı projeler için yeterli güç sağlamayabilir. 7-12V DC adaptör kullanmayı deneyin. Çok sayıda cihaz bağlıysa, harici güç kaynakları ekleyin. Büyük projelerde, 5V ve 3.3V hatlarını desteklemek için regülatörler ekleyin.
• Proto Shield Bağlantı Sorunları: Proto Shield pinlerinin Arduino'ya tam olarak oturduğundan emin olun. Lehimleme yaparken soğuk lehim oluşmadığını kontrol edin. Devrede kısa devre olmadığından emin olun. Küçük bir multimetre ile bağlantıların devamlılığını test edin.
• Breadboard İletişim Sorunları: Mini breadboard bağlantılarının iyi temas ettiğinden emin olun. Jumper kabloların tam olarak yerleştiğini kontrol edin. Çok ince kablolar gevşek bağlantıya neden olabilir, standart jumper teller tercih edin. Karmaşık devrelerde sinyal bozulması olabileceğini unutmayın.
• Yazılım Çakışmaları: Farklı kütüphaneler arasında çakışma olabilir. Kullandığınız kütüphanelerin en güncel versiyonlarını yükleyin. Bazı kütüphanelerin özel pin gereksinimleri olabilir, dokümantasyonu kontrol edin. Timer çakışmaları için alternatif kütüphaneler veya timer seçenekleri kullanın.

Performans İpuçları

• Mega'nın pin haritasını çıkarıp projenizin yanında bulundurun
• Farklı görevler için pin gruplarını mantıksal olarak ayırın
• Proto Shield'de lehimlemeden önce mini breadboard'da test edin
• Karmaşık projeler için durum LED'leri ekleyin
• Yüksek akım gerektiren bileşenler için harici güç kaynağı kullanın

Paket İçeriği

• Arduino Mega 2560 R3
• Proto Shield (Arduino Mega uyumlu)
• Mini Breadboard (170 pin)
