Arduino Max7219 4lü Dot Matrix Modül 64 Nokta Led Ekran 5v 8x8 Matris 5 Pin Kontrol Ortak Katot

MAX7219 4 Adet 8x8 Nokta Led Matrix Modülü

MAX7219 entegresi ile 4 adet 8x8 kırmızı dot matrix (Nokta led) ekranın sürücü modüldür. 4 Adet 8x8 toplam 64 dotu kontrol ederek çeşitli gösterge ekranı olarak kullanabilirsiniz.. Harf rakam yada şekiller oluşturabilirsiniz. Bir mcu ile max7219 sürülür. Max7219 da ekrana ilgili datayı aktarır. Besleme ve 3 kontrol pini ile kullanılmaktadır. Arduino ve mcu kitleri üzerinden kullanılabilir. Birden fazla ekran biribirne bağlanarak ekran kapasitesi artırılabilmektedir.

Özellikler:

• MAX7219 sürücü entegresi
• 1 den fazla modül birbirine bağlanabilir.
• 4 Adet 8x8 Nokta led modül.
• Matrix Led modüller karttan çıkarılabilir.
• Besleme Voltajı: 5V
• Çalışma Akımı:
• 4 Ader 8x8 ortak katod kırmızı dot matrix
• Led Rengi: Kırmızı
• 5 pin ile kontrol sağlanabilmektedir.
• Montaj için köşelerde 4 adet m3 delik.
• Boyutlar : x x

Kablolama Talimatları:

• 1 den fazla modül birbirine bağlanabilir.
• Sol pinler giriş pinleridir. Sağ pinler sonraki modül için çıkış pinleridir.
• Bir kit yada arduino üzerinden giriş pinlerine gereken bağlantı yapılması gerekmektedir. 8 Numaralı resimde arduino bağlantısı gösterilmektedir

Pin Bağlantıları:

• VCC: 5V
• GND: GND
• DIN: Data ucu
• CS: Seçim pini
• CLK: Clock pini

Garanti: Yarı mamul ürün olması sebebiyle garantisi bulunmamaktadır.

Paket İçeriği:

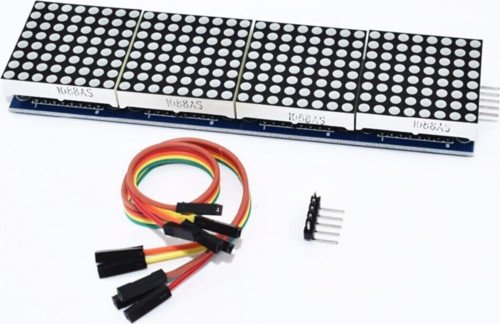

• 1 Adet MAX7219 4 lü dot matrix modül
• 1 Adet Dişi Dişi 5 pin dupont kablo
