China AMS1117 SMD 5V Doğrusal Voltaj Regülatörü

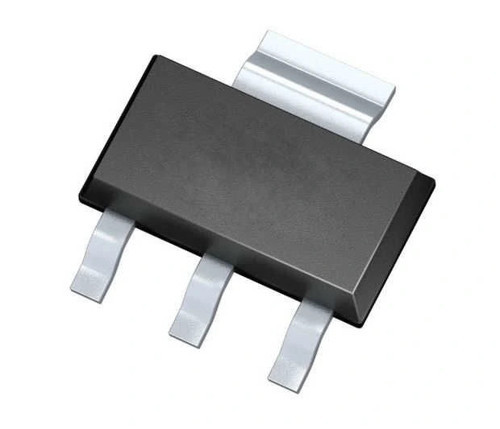

AMS1117 SMD 5V Doğrusal Voltaj Regülatörü

AMS1117, SOT-223 paketinde sunulan 5V sabit çıkışlı, düşük dropout doğrusal voltaj regülatörüdür. Advanced Monolithic Systems (AMS) firması tarafından üretilen bu entegre, 1A sürekli çıkış akımı sağlar ve sadece 1.3V dropout voltajı ile çalışır.

Düşük dropout voltajı ve yüksek akım kapasitesi sunan bu güç entegreleri ürünü, geniş giriş voltaj aralığında (5V dropout + 5V çıkış) çalışabilir. Dahili akım sınırlama ve termal kapama özellikleri sayesinde aşırı yüke ve kısa devreye karşı koruma sağlar.

Minimum harici komponent ihtiyacı ile PCB alanından tasarruf sağlayan entegreler arasında yer alan AMS1117, SOT-223 paketinin sağladığı iyi termal performans ile yüksek akım gerektiren uygulamalarda güvenle kullanılabilir. Arduino, Raspberry Pi gibi platformlar ve çeşitli elektronik komponentler için güvenilir 5V güç kaynağı çözümü sunar.

Teknik Özellikler

AMS1117 SMD 5V Doğrusal Voltaj Regülatörü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Doğrusal (Lineer) Voltaj Regülatörü
• Model: AMS1117-5.0
• Üretici: Advanced Monolithic Systems
• Paket Tipi: SOT-223 SMD
• Çıkış Voltajı: 5.0V (±1%)
• Giriş Voltaj Aralığı: 6.5V - 15V
• Maksimum Çıkış Akımı: 1A (sürekli)
• Dropout Voltajı: 1.3V @ 1A (tipik)
• Quiescent Akımı: 5mA (tipik)
• Line Regülasyonu: 0.2% (tipik)
• Load Regülasyonu: 0.4% (tipik)
• Çalışma Sıcaklığı: -20°C ile +125°C arası
• Termal Direnç (Junction-to-Case): 15°C/W
• Ripple Bastırma Oranı: 65dB (tipik)
• Koruma Özellikleri: Kısa devre koruması, termal kapama, akım sınırlama
• Çıkış Kapasitörü Gereksinimi: En az 10µF
• Giriş Kapasitörü Gereksinimi: En az 10µF
• Montaj Tipi: Yüzey Montaj (SMD)
• Pin Sayısı: 4 (1:GND, 2:VOUT, 3:VIN, 4:VOUT-Tab)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

AMS1117 SMD 5V Doğrusal Voltaj Regülatörü'nün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Geliştirme Platformları

• Arduino devre kartları ve cloneları
• Raspberry Pi beslemeleri
• Mikrodenetleyici devre kartları
• FPGA ve DSP geliştirme kartları
• DIY elektronik projeler

5V Dijital Sistemler

• USB güç devreleri
• TTL lojik besleme devreleri
• Sensör arayüz kartları
• Haberleşme modülleri
• IoT cihazları

Endüstriyel Uygulamalar

• PLC sistemleri
• Endüstriyel kontrol devreleri
• Panel ölçüm cihazları
• Güvenlik sistemleri
• Otomasyon ekipmanları

Avantajlar ve Özellikler

AMS1117 SMD 5V Doğrusal Voltaj Regülatörü'nün sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 1A sürekli çıkış akımı
• Düşük Dropout Voltajı: 1.3V ile verimli çalışma
• Sabit 5V Çıkış: Hassas voltaj regülasyonu (±1%)
• SOT-223 Paketi: İyi termal performans
• Dahili Korumalar: Kısa devre, termal, akım sınırlama
• Minimum Harici Komponent: Sadece giriş/çıkış kapasitörleri
• Yüksek Ripple Bastırma: 65dB ile temiz çıkış
• Geniş Çalışma Sıcaklığı: -20°C ile +125°C arası
• Kolay Kullanım: Üç terminal tasarımı
• LM7805 Uyumlu: Daha düşük dropout ile yükseltme

Devre Tasarımı ve Kullanım

AMS1117 SMD 5V Doğrusal Voltaj Regülatörü'nün devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (SOT-223):

• Pin 1: GND (Toprak)
• Pin 2: VOUT (Çıkış Voltajı)
• Pin 3: VIN (Giriş Voltajı)
• Pin 4 (Tab): VOUT (Çıkış Voltajı, Termal İletim)

Temel Uygulama Devresi:

1. Giriş kapasitörü (10µF-22µF) VIN ve GND arasına bağlanır
2. Çıkış kapasitörü (22µF-47µF) VOUT ve GND arasına bağlanır
3. GND pini PCB toprak düzlemine bağlanır
4. VOUT tab (pin 4) için PCB'de geniş bakır alan bırakılır
5. Ters polarite koruması için opsiyonel diyot eklenebilir

Kapasitör Seçimi:

• Giriş ve çıkış için düşük ESR kapasitörler kullanın
• Tantalum veya alüminyum elektrolitik kapasitörler tercih edilir
• Yüksek frekanslı gürültü filtrelemesi için 0.1µF seramik kapasitör ekleyebilirsiniz
• Çıkış kapasitörü regülatör kararlılığı için önemlidir, en az 10µF değerinde olmalıdır
• Uzun besleme hatları için ek bypass kapasitörleri düşünün

PCB Tasarım İpuçları:

• Termal tab (pin 4) için geniş bakır alan ve termal vialar kullanın
• Giriş ve çıkış kapasitörlerini regülatöre mümkün olduğunca yakın yerleştirin
• Güç yolları için kalın bakır hatlar kullanın
• Yüksek akım uygulamaları için ek soğutma alanı sağlayın
• Güç ve sinyal hatlarını ayrı tutun

Sorun Giderme ve İpuçları

AMS1117 SMD 5V Doğrusal Voltaj Regülatörü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Termal alını artırın, akım tüketimini azaltın
• Düşük Çıkış Voltajı: Giriş voltajının yeterli olduğunu kontrol edin (min. 6.5V)
• Kararsız Çıkış: Çıkış kapasitörünü artırın, düşük ESR tip kullanın
• Gürültülü Çıkış: Bypass kapasitörleri ekleyin, PCB düzenini optimize edin
• Akım Sınırlama Sorunları: Toplam yük akımını kontrol edin, paralel regülatör kullanın

Verimlilik İyileştirme İpuçları

• Giriş voltajını mümkün olduğunca düşük tutun (6.5V-7V ideal)
• Yüksek akımlarda ısı dağılımını iyileştirin
• Çok düşük akım uygulamaları için daha düşük quiescent akımlı alternatifler düşünün
• Yüksek verimlilik gerektiren uygulamalarda anahtarlamalı regülatörleri değerlendirin
• Batarya uygulamalarında düşük dropout modelleri tercih edin

Pratik Uygulama İpuçları

• Giriş voltajında aşırı dalgalanma olduğunda daha büyük giriş kapasitörü kullanın
• Uzun kablolar kullanıldığında çıkışa ek kapasitörler ekleyin
• 9V-12V giriş voltajlarında ısı yayılımına dikkat edin
• Paralel yerleştirilen regülatörler için akım paylaşımı dirençleri kullanın
• Hassas 5V gerektiren devrelerde çıkışa LC filtre ekleyebilirsiniz

Paket İçeriği

• AMS1117 SMD 5V Doğrusal Voltaj Regülatörü
