Alkatronik Xy-cd60 Pil Aşırı Şarj Deşarj Kontrol Modülü Lityum Lipo Batarya Kurşun Asit Akü Koryucu

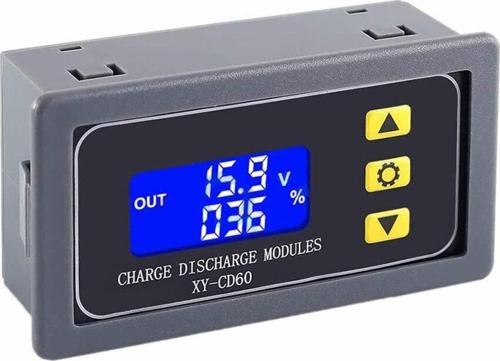

XY-CD60 Pil Aşırı Şarj Deşarj Kontrol Modülü

Lityum Lipo Batarya Kurşun Asit Akü Koryucu DC 6-60V Panel Tip Kutu Aşırı Deşarj Aşırı Şarj Koruma Devresi

Ürünün temel olarak 2 işlevi bulunur. Batarya şarj ve deşarj işlemlerini kontrol eder. Pilinizin siz farketmeden zarar görmesini engeller.

Şarj Modu P-1: Cihaza bağlı akünün şarj edilmesini kontrol eder. Lcd de IN yazısı şarj modunda olduğunuzu gösterir.

Şarj için alt ve üst değerler girilir. Şarj edilecek pilin voltaj seviyesi bu üst değerden daha düşükse röleyi açarak, giriş beslemesinden gelen voltaj ile akü şarj edilmeye başlanır. Akü voltajı üst değeri geçtiğinde, aküyü korumak için giriş beslemesinin bağlantısını kapatarak şarjı sonlandırır.

Bu pilin şarj üst değerini sizin bilmeniz gerekmektedir. Pilinizin durumuna göre şarjın kesilmesi gereken voltaj değerlerini üreticiden yada satıcıdan öğrenmeniz gerekmektedir. Pil voltajının yüzdelik gösterim oranı sizin girdiğiniz alt ve üst değerlere göre belirlenir.

Hesap formülü: V/(UP-DOWN).

Deşarj Modu P-2: Cihaza bağlı akünün yük ile kullanımını kontrol eder. Lcd de OUT yazısı deşarj modunda olduğunuzu gösterir.

Piliniz ile bir lamba, motor vs. sürerek kullanma durumuna, pil deşarj adı verilir. Pillerin deşarj işlemi sırasında kapasiteleri azalmaya başladığında çok hızlı bir şekilde voltajları düşer. Bu azalma çok hızlı gerçekleşirken pilde de fiziksel olarak bozulmalar oluşur. Bu sebeple mesela %10-20 seviyelerine kadar kullandığınız bir pili %0’a kadar tüketmemeniz şarttır. Pillerin kullanıcıların farkında olmadan tükenmesi durumu ile sık sık karşılaşılmaktadır örneğin; araba akülerinin bitmesi. Bu durum sıklıkla karşımıza çıksa da bunu engellememiz akünün kullanım ömrü için çok gereklidir.Bu açıklamadan sonra bu ürünün deşarj işlemindeki kullanımını anlatalım. Cihaz ayarlarında deşarj için bir alt limit belirtmenizi gerekmektedir. Bu limit üstündeyken, kart pilin yükü sürmesine izin verir. Bu limit altına düştüğünde pilin zarar görmemesi için rölesini kapatarak pilin tamamen boşalmasını engeller. Deşarj işlemi sırasında gösterge ledi ile durumu izleyebilirsiniz.UYARI: Bu kart pilin şarj ve deşarj işlemlerinin otomatik olarak kontrol edilmesini sağlar. Bu cihaza pili şarj etmek için ayrıca akım kontrollü pil şarj kartı bağlanması gerektiğini unutmamalısınız. Direkt olarak bir adaptör ile pil şarj işlemi yapılmamalıdır. Bu kart sadece pil voltajını izleyerek daha kaba bir şarj kontrolü sağlar. Gerçek şarj kontrolü pil şarj akımlarının izlenebildiği cihazlar tarafından yapılmalıdır. Ancak kullanıcılar genelde adaptörler ile pilleri basit olarak şarj etme eğilimindedir. Kullanıcılar adaptör kullanacak bile olsa bu tip bir kart kullanmaları halinde, kritik pil zarar görme durumlarından korunmuş olacaklardır.Kullanımı:UP:1- Up tuşuna kısa basmak % ve zaman olarak pilin kullanım bilgisini gösterir.2- Up tuşuna 5 saniyeden uzun basmak ürünü şarj deşarj modları arasında değiştirmeyi sağlar. IN şarj modudur. OUT deşaj modudur.SET:1- Set tuşuna kısa basmak bulunduğu moddaki parametreleri ( Alt ve üst değerleri ) gösterir.2- Set tuşuna uzun basmak bu parametreleri değiştirmenizi sağlar. Şarj deşarj moduna göre ilgili ayarları yaparsınız.DOWN:1- Down tuşuna kısa basmak röleyi açıp kapatır. ( Tehlike durumlarında kullanılır.)2- Down tuşuna uzun basmak lcd arka ışığını ayarlar.Tüm ayarlar yapıldıktan sonra SET tuşuna uzun basılarak ayarlar kaydedilir ve ayar menüsünden çıkılır. Tekrar bir ayar yapmak isterseniz yeniden uzun basarak ayar menüsüne girmeniz gerekecektir.

Uyarılar:

• Cihazda 10A röle bulunmaktadır. Ancak sürekli yüksek akımlı şarj yada yük sürülmesi rölenin kontaklarının yapışmasına sebep olabilir. Bu sebeple 5A üstünde uzun süre çalıştırmamalısınız.
• Bu cihaz voltaj dönüşümü yapmaz. 48V besleme bağlayıp, 12v pili şarj için, voltajın cihaz tarafından düşürüleceğini varsaymayın. Bu cihaz sadece röle anahtarlaması yapar. Belirlediğiniz sınırlar içerisinde pil şarjın veya yükün sürülebilmesini sağlar.
• Ayarlar yapılıp çıkıldıktan sonra düşük voltaj limiti yüksek voltaj limitinden daha yüksek ise cihaz ERR yazarak ayarlarda hata olduğunu bildirir. Ayarları düzeltmeniz gerekir.
• Üründe aynı zamanda zamana bağlı işlemlerde yaptırabilirsiniz. 0-999 saniye arasında değişecek işlemler yaptırılabilir. Mesela ürün açıldıktan on saniye sonra yükü sürsün gibi bir ayar yapılabilir…

Özellikler:

• Model: XY-CD60
• Çalışma voltajı: DC 6V / 60V ( Pil voltajı maksimum 48V olabilir )
• Çalışma akımı: 5A
• Pil şarj kontrol modu ( Pil şarjı sadece voltaj seviyelerine göre takip eder. Ayrıca pil şarj ürününe sahip olmanız gerekmektedir. )
• Pil deşarj kontrolü
• Çift çalışma modu
• Yüksek çözünürlüklü büyük lcd gösterge ekran
• 3 Adet menü ayar butonu
• Aşırı şarj koruması
• Aşırı deşarj koruması
• Şarj ve deşarj zaman ayar desteği
• Otomatik algılama parametreleri
• Güç tasarrufu mod desteği
• Otomatik pil algılama
• Akü voltajını yüzde ve çalışma süresi olarak gösterebilir
• Şarj zaman ayarı: 00:00 -99:59 saat
• Boşaltma zaman ayarı: 00:00 -99:59 saat
• Gecikme: 0 -999 saniye
• Çalışma sıcaklığı: -10C / +80C
• Renk: Gri / Siyah
• Panel tip plastik kutu
• Boyutlar: 27mm x 43mm x 79mm
• Ağırlık: 45gr

Paket İçeriği:

• 1 Adet XY-CD60 Şarj Deşarj Kontrol Modülü
