Alkatronik Xh-m609 Pil Aşırı Deşarj Koruma Modülü Dc 12/36v Batarya Kurşun Asit Akü Düşük Voltaj Koruyucu Göst

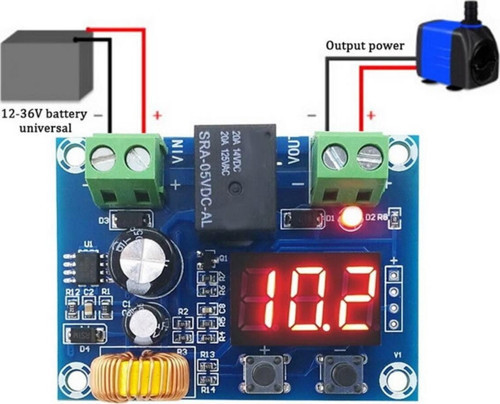

XH-M609 Pil Aşırı Deşarj Koruma Modülü

DC 12/36V Batarya Kurşun Asit Akü Düşük Voltaj Koruyucu Voltmetre Gösterge

Pillerin aşırı boşalması pile zarar verir ve kullanım ömrü azalır. Xh-M609 pillerin aşırı boşalmasını engellemek için kullanılır. Ürün beslemesini bağlandığı aküden alır. Akülerin voltajı doğrusal azalmaz. 12V akü için mesela 10V larda çok hızlı şekilde 0V seviyelerine iner. 8V, 6V, 4V gibi ara voltajları göremezsiniz. Tamamen biten aküler fiziksel olarak zarar görmektedir. Tekrar şarj edilseler bile eski kapasitesine erişemezler. XH-M609 pilin bitmesini engelleyebilirsiniz ve pil ömrü uzun kalacaktır.

Kullanım:  Ayarlar için kart üzerindeki + ( sol ) tuşu ve – ( sağ ) tuşları kullanılır.

Kart üzerinde gözüken değer akünün anlık voltajını gösterir.

Sol tuşa 1 dokunma: Daha önce set edilmiş düşük voltaj seviyesini gösterir.

Sağ tuşa 1 basma: Röle çıkış ayarı için fark voltajını gösterir.

Düşük voltaj ayarı: Sol tuşa 2 kere hızlı basma ile menüye girersiniz. Göstergede nokta simgesi yanıp sönmeye başladığında sol ve sag tuşlara basılarak akünün çalışmasını istediğiniz en düşük voltaj ayarlarsınız.

Tekrar başlama voltajı: Sağ tuşa 2 kere basıldığında bu voltaj ayar menüsüne girer. Sağ sol tuşları ile bu fark voltajının ayarı yapılır. Burada set edilen voltaj düşük voltaj ayarı üzerine eklenir. Düşük voltaj için 12v ayarladıysanız ve burada 1,5V ayarlarsanız; Akü voltajı tekrar 12+1,5= 13,5V a çıktığında yüke enerji vermeye başlar.

Akü voltajı yükselip röle açıldıktan sonra tekrar düşük voltaj noktasına ulaşana kadar çıkış vermeye devam eder.

Voltmetre kalibrasyonu: Sol tuşa uzun basılırsa voltmetre hata düzeltmesi yapabileceğiniz ayar menüsü açılır. Ölçülen voltajda hata var ise buradan doğru voltajı set edebilirsiniz. Mesela akü voltajınız 13V ama cihaz 13.2V gösteriyorsa, bu menüye girip 13V olarak ayarladıgınızda artık hata ortadan kalkacaktır.

Gecikmeli başlangıç: ( Gerekmedikçe burası 0 olarak durmalıdır.) Sağ tuşa uzun basarsanız zaman girebileceğiniz menü ayarı açılır. Burada dakika türünden ayar yapılmaktadır. Mesela 3 ayarlarsanız. Akü şarj olmaya başlar voltaj yükselir ve çıkış voltajına ulaşır. Normalde bu durumda rölenin açılması gerekir. Ancak bu menüde ayarladığınız dakika kadar bekler. Bu süre sonunda çıkış aktif olur.

Uyarılar:

 Bu değerler akünüze göre değişiklik gösterebilir. Sizin deşarjı keseceğiniz alt voltajı bilmeniz gerekiyor.

 2 butona aynı anda uzun süre basılırsa cihaz resetlenir. Hafızadaki kayıtlar silinir fabrika ayarlarında tekrar çalışmaya devam eder.

 Yüksek akımlı bir yük sürecekseniz daha kuvvetli bir röle, kontaktör kullanmanız gerekmektedir. Yüksek akımı bu kart üzerindeki düşük akımlı röleden geçirirseniz bir süre sonra röle anahtarları isidan kaynar ve yapışır. Cihaz yükü kapatamaz hale gelir.

Özellikler:

 Model: XH-M609

 Çalışma voltajı: DC 12V / 36V Pil

 Çıkış voltajı: Giriş voltajı ile aynı

 Çalışma akımı: DC 30V 7A / AC 220V 7A ( Uzun süre yüksek akım ile kullanırsanız röle kontakları yapılabilir. )

 Hassasiyet: 0.1V

 3 Hane voltmetre gösterge

 Güç harcaması: 1.5 W

 Çeşitli pil ve bataryalar ile kullanılabilir.

 Otomatik kapanma

 Deşarj koruma

 Voltmetre kalibrasyon desteği

 Gecikmeli başlangıç desteği

 Pil ömrünü uzatır.

 2 Adet ayar butonu

 2 Adet giriş çıkış klemensi

 Röle durum gösterge ledi.

 Renk: Mavi

 Çalışma sıcaklığı: -10C / +80C

 4 Adet montaj deliği

 Boyutlar: 19mm x 42mm x 57mm

 Ağırlık: 28gr

Paket içeriği:

1 Adet XH-M609 Modül
