Alkatronik Winstar 2.4 Inch Wg12864b-tmı-v#n Mavi Glcd Modül 5v 128x64 Pixel Grafik Lcd Display Ekran Gösterge

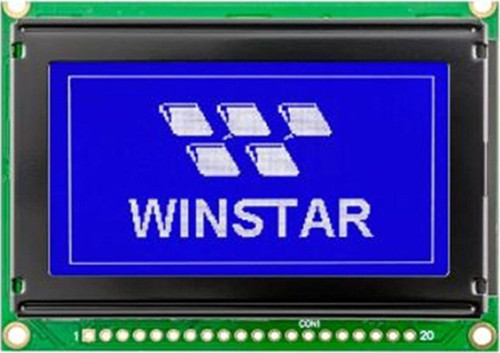

Winstar 2.4 Inch WG12864B-TMI-V#N Mavi Glcd Modül
5V 128x64 Pixel Grafik Lcd Display Ekran Gösterge
Winstar wg12864b mavi grafik lcd modül. 2.4 inch 128 sütun 64 satır çözünülürlükte lcd ekrandır. Yazı ve resim olarak görsel çıktılar gerektiren uygulamalar için idealdir. Mavi taban üzerine beyaz renktedir. İnce ve küçük yapısı ile devrelerde az yer kaplar. Geniş sıcaklık aralığında çalışabilir. Düşük güç harcamasına sahiptir. DC 5V besleme ile çalışabilir. Arduino ve pek çok microkontrolör ile kolayca kullanılır.
Özellikler:
- Üretici: Winstar
- Model: WG12864B-TMI-V#N
- Çalışma voltajı: DC 5V
- Haberleşme: 6800 8 bit Parallel
- Sürücü: NT7108 Uyumlu
- Sütün sayısı: 128
- Satır sayısı: 64
- Lcd rengi. Mavi
- Yazı rengi: Beyaz
- Çalışma sıcaklığı: -20C / +70C
- Boyutlar: 52,7mm x 75mm
- Ağırlık: 35gr
Pin Açıklaması:
| Pin No. | Symbol | Description |
|---|---|---|
| 1 | VDD | DC 5V |
| 2 | VSS | Toprak |
| 3 | VO | Kontrast ayar |
| 4~11 | DB0~DB7 | Data hattı |
| 12 | CS1 | Sütun seçimi 1. Grup Sütun 1/ 64 |
| 13 | CS2 | Sütun seçimi 2. Grup Sütun 65/128 |
| 14 | /RST | Reset Aktif lojik 0 |
| 15 | R/W | Okuma / Yazma seçim sinyali |
| 16 | D/I | Data/ Instruction seçim sinyali |
| 17 | E | Enable |
| 18 | VEE | Negatif Voltaj Çıkışı |
| 19 | A | Arka ışık Anot + |
| 20 | K | Arka ışık Katot - |
Paket İçeriği:
- 1 Adet WG12864B-TMI-V#N Grafik Lcd Modül
