Alkatronik Tp5100 3.7v Lityum Batarya Şarj Modülü 18650 1s 2 S4.2v 2a 8.4v

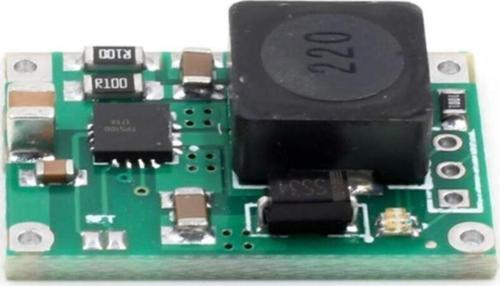

TP5100 1S - 2S Lityum Pil Batarya Şarj Modülü

Varsayılan çıkış ayarı: 2A

TP5100 tek hücreli 3,7V ve 2 hücreli 7,4V lityum pilleri şarj etmek içindir. TP5100 dahili giriş aşırı akım, düşük voltaj koruması, aşırı sıcaklık koruması, kısa devre koruması, pil sıcaklığı izleme, ters pil koruması bulunmaktadır.

TP5100 5V-18V geniş giriş voltajı, ön şarj, sabit akım, sabit voltaj üç fazlı çift pil damlama şarjı var, harici bir direnç ayarı ile ön şarj akımı damlama şarj akımı, maksimum şarj akımı 2a'ya kadar. 400kHz anahtarlama moduna sahip TP5100, daha küçük bir dış Suo cihazı kullanmayı mümkün kılar ve büyük akım şarjı hala daha küçük bir ısı miktarını korumaktadır.

TP5100 dahili güç PMOSFET, anti-saldırı devresi, bu yüzden anti-saldırı koruması ve diğer harici Schottky diyot.

Özellikler:

• 1S – 2S hücreli lityum pilleri şarj edebilir.
• 4,2V – 8,4V şarj voltajı
• Maksimum şarj akımı: 2A
• Programlanabilir sabit ön şarj akımı 10% -100%.
• Giriş voltajı: 5-18V
• Kırmızı ve yeşil led şarj durumu göstergesi
• Mavi led: Pil boş şarj ediliyor.
• Kırmızı led: Pil dolu
• Kısa devre koruması: Sürekli
• Çip sıcaklık koruması, aşırı akım koruması, düşük voltaj koruması
• Pil sıcaklık koruması, ters pil kapatma, kısa devre koruması
• Anahtarlama frekansı 400Khz, kullanılabilir endüktans 20uH ve daha fazlası
• Çalışma ortamı sıcaklık aralığı: -40 ° +85 °
• Ölçüler: 25*17*5mm ultra-küçük boyutu

Uygulama:

• Taşınabilir ekipman, çeşitli şarj cihazları
• Akıllı telefon, PDA, mobil cep telefonu
• MP4, MP5 çalarlar, tabletler
• HM
• Elektrikli el aletleri
• Telsiz

Paket İçeriği:

• 1 Adet TP5100 Lityum Batarya Şarj Modülü
