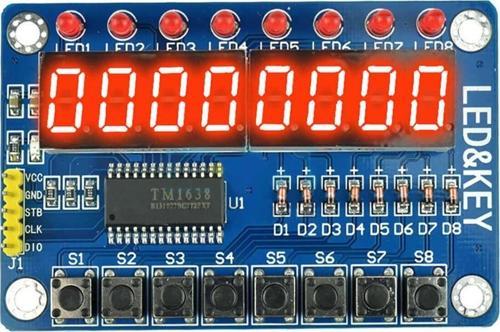

Alkatronik Tm1638 Modül 8 Hane 7 Segment Ekran 8x Kırmızı Led 8x Kullanıcı Butonu Dijital Display Gösterge

TM1638 Modül 8 Hane 7 Segment Ekran8x Kırmızı Led 8x Kullanıcı Butonu Dijital Display Gösterge Anahtar Arduino AVR ARMTM6138 entegresi kullanılan genişleme kartıdır. 8 hane 7 segment ekran, 8 adet led ve 8 adet kullanıcı butonuna sahiptir. Arduino vb geliştirme kartları ile sadece 3 dijital pin kullanarak kart tamamen kontrol edilebilir. 8 adet led ayrı ayrı kontrol edilebilir. Ve 8 adet kullanıcı buton durumu izlenebilir. 3 pin ile tüm bu donanımın kontrol edilebilmesi az io ya sahip mcular için kurtarıcıdır.

Standart 5 pinli erkek header soket ile karta bağlantı kurulur. 4 Adet montaj deliği ile kolaylıkla uygulamanızdaki yüzeylere sabitlenebilir.

Özellikler

• Entegre: TM1638
• Çalışma voltajı: DC 5V
• Çalışma akımı: 0.24A
• 8 adet kullanıcı butonu
• 8 adet led ( ortak katot )
• 2 adet 4 hane 7 segment gösterge.
• 3 Pin seri haberleşme ile tüm donanımalr kontrol edilebilir.
• Çalışma sıcaklığı: -10C / 80C
• Renk: Mavi / Siyah / Kırmızı
• 4 Adet montaj deliği
• Kablo boyu 15cm
• Boyut: 50mm x 76mm
• Ağırlık: 25gr

Bağlantı Pinleri

• Vcc: Beslem +5V
• Gnd: Toprak
• Stb: Çip seçimi ( Pin A7 )
• Clk: Saat pini ( Pin A8 )
• Dio: Data giriş çıkış pini ( Pin A9 )

Paket İçeriği:

• 1 Adet TM1638 modül
• 5 Pin 15cm dişi dişi dupont kablo
