Alkatronik Panel Kutulu Zk-pp2k Kare Dalga Sinyal Jeneratörü Çift Modlu 1 Kanal 1hz-150khz Pwm Pulse Fre.

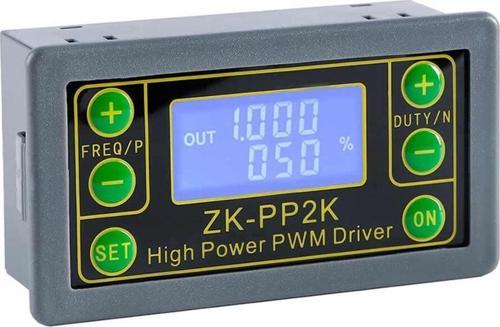

Panel Kutulu ZK-PP2K Kare Dalga Sinyal Jeneratörü

Çift Modlu 1 kanallı 1Hz-150KHz PWM Pulse Frekansı Ayarlanabilir Görev Döngüsü Gecikmeli Başlangıç

ZK-PP2 sinyal jeneratörü, çeşitli frekanslarda elektrik sinyalleri üretir. Kare dalga, pals ve çıkış seviyelerinde sinyaller üretebilir. 2 çalışma modu vardıır. Pwm modu ve pals modu. Yüksek akım çıkışını destekler ve doğrudan motor sürme için kullanılabilir. Çeşitli sinyal uygulamaları için bir sinyal kaynağı olarak kullanılabilir. Çok çeşitli üretim ve teknolojik uygulama alanlarında kullanılabilir.

Özellikler:

• Model: ZK-PP2K
• Besleme: DC 3.3V -30V
• Besleme ters bağlantı koruması
• Kaliteli büyük lcd ekran gösterge
• 1 Kanal sinyal çıkışı
• Pwm yada Pulse modunda çalışabilme
• Frekans aralığı 1Hz ~ 150KHz
• Frekans ayarlama fonksiyonu
• Duty ayarlama fonksiyonu
• Ayarların hafızada kayıt edilmesi
• Çıkış Akımı: 8A den daha az ( MOS anahtarı ) ( 5A üstünde kullanılmamasını tavsiye ediyoruz. )
• Duty aralığı : % 0-100
• Kare dalga sinyal jeneratörü
• Gecikme zamanı:0.000s~9999s
• Puls genişliği:0.000s~9999s
• Pwm ayarı
• Frekans hassasiyeti: %2
• Zaman hassasiyeti:1ms
• RS232 TTL haberleşme hızı 9600bps
• Çalışma sıcaklığı: -40C +850C
• Ölçüler: 79mm x 43mm x 27mm
• Ağırlık: 42gr

Kullanımı: ( Açıklama PP2 ürününden alınmıştır. Bazı farklılıklar olabilir. )

Kısaca kullanımını anlatmak gerekirse; 2 çalışma modu vardır. Pwm Modu ve Pals modu.

Set tuşuna kısa basıldığında çıkışı açıp kapatma işlemi gerçekleştirilir. Sol tarafta Out yazısı var ise çıkışa sinyal aktarımı yapılmaktadır.

Pwm modu: Frekans ve duty parametreleri ayarlanabilmektedir. Lcd de % işareti görüldüğü durumda pwm modunda olduğunu anlayabilirsiniz. Frekans 150khz ile 0 hz arasında ayarlanabilir. Burada ayarlanan hızda çıkış mosfeti açılıp kapanır. Bu işlem normal olarak yük üzerinde bir kare dalga oluşmasına sebep olur. Bu kare dalganın duty ( dolu boş ayarı ) ayarlanabilmektedir..Duty için örnek vermek gerekirse; 1 hz 50 duty de 0.5 sn acık kalır 0.5 saniye kapalı kalır...

Pals modu: Pwm modunda iken set tuşuna 6 saniye basarsanız pals moduna geçer. Ekranda sağ tarafta % simgesi gözükmüyorsa cihaz pals modunda çalışmaktadır. Üst kısımdaki sayı “on/açık” zamanı alt kısımdaki zaman “off/kapalı” zamanıdır. Çıkışı belli sürelerle açık kapalı durumuna almaya yaramaktadır. 1-1 ayarlanmış durumunda; cihaz 1 saniye çıkışı açar, 1 saniye kapalı tutar. Temel olarak her 2 modun da yüke etkisi aynıdır. Fakat pals modundaki ek gecikme ve döngü ayarları sayesinde cihazı bir tür programlanmış sinyal üretecine çevrilmektedir.

Pals modunda iken set tusuna 2 saniye basılı tutup bırakırsanız gecikmeli başlangıç ayarlarına girersiniz. Gecikme ayarlarından çıkmak için 2 sn daha set tuşuna basılır. Üstteki sayı gecikme süresidir. Alttaki sayı gecikme döngü sayısıdır. ---- olarak bırakırsanız sonsuz döngülü çalışacaktır. Üst kısımda 2.5 ve alt kısımda 5 ayarlarsanız; 2,5sn bekleyerek plas modu çalıştırır. Ve pals mod ayarlarını 5 kere uygular.

Paket İçeriği:

• 1 Adet ZK-PP2K Sinyal Jeneratörü
