Alkatronik Multi Çok Fonksiyonlu Shield 7 Segment Buzer Button Pot Servo Analog Ds18b20 Lm35

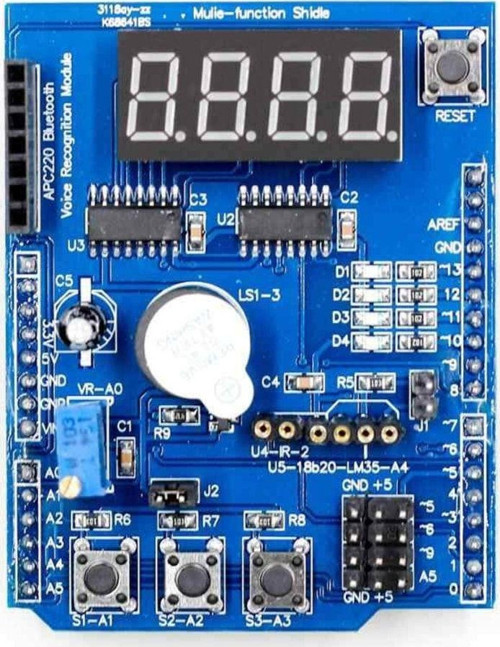

Çok Fonksiyonlu (Multi-Function) Arduino Shield

Arduino Uno, Mega, Leonardo modelleri ile uyumludur. Çok fazla fonksiyonu tek kart üzerinde toplamıştır. Sıcaklık ölçümü için ds1820 ve lm35 pin headerları bulunmaktadır. 4 adet led göstergesi ile çeşitli gösterge işaretleri verdirebilirsiniz. 3 adet butonu uygulamalar için giriş kaynağı olarak kullanabilirsiniz. Çeşitli sensörlerin bağlanabileceği in headerlar bulunmaktadır. Ses çıkışı verebilmek için 1 adet buzzer devresi vardır. Bu uygulamaları yaparken ihtiyaç olacak gösterge için 4 lü 7 segment devresi bulundurmaktadır. Tüm bu donanımları ve genişleme headerları sayesinde pek çok uygulamayı ek devreler kullanmadan çok hızlı bir şekilde gerçekleştirme imkanına sahip olacaksınız.


Özellikler:

• Arduino UNO, Leonardo, Mega uyumlu
• 4 haneli 7-segment (SPI üzerinden 74HC595 ile sürülmektedir )
• 1 Adet buzzer devresi ( Çeşitli ses, alarm, melodi çalma vb. uygulamalar için)
• 4 Adet smd led
• 3 Adet buton
• 1 Adet reset butonu
• Hassas çok turlu 10k pot. Analog voltaj ölçme uygulamaları için.
• Apc220 Bluetooth ses tanıma modülü için bağlantı headerı .
• DS18B20 sıcaklık sensörü için bağlantı headerı .
• LM35 sıcaklık sensörü için bağlantı headerı .
• Infrared alıcı bağlantısı (uzaktan kumanda uygulamaları için)
• Servo uygulamaları için bağlantı headerı
• Çeşitli sensörlere kolay bağlantı imkanı için dijital 5, 6, 9 ve analog 5 pinlerine bağlı 4 adet header bağlantısı
• Boyutlar: 69 x 54 x 11 (mm)
• Ağırlık: 27 g

Paket İçeriği :

• 1 Adet Çok Fonksiyonlu Arduino Shield
