Alkatronik Lm2587 Ayarlı Voltaj Yükseltici Modül 40v 5a Step Up Boost Modül

LM2587 Ayarlı Voltaj Yükseltici Modül 40V 5A

Step Up Boost Modül

Sağdaki klemens voltaj giriş klemensidir. IN+ ve GND bağlantısını ters yapmayınız.

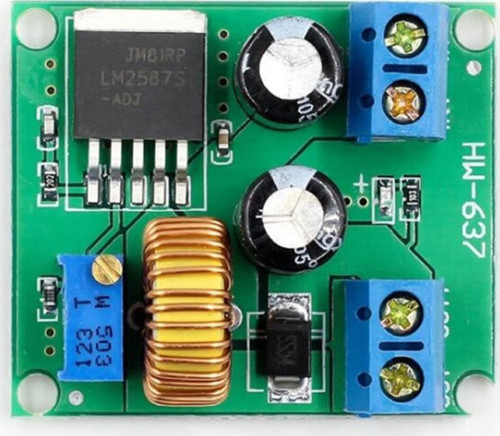

DC-DC step-up voltaj regülatör kartı üzerinde anahtarlamalı gerilim regülatörü olan LM2587 entegresi bulunmaktadır. Regülatör üzerinden 5A'e kadar akım akıtılabilir.

Giriş gerilimi 3-35V arasıdır. Bu aralıkta uygulanan voltaja değerine göre kart üzerindeki trimpottan yararlanılarak 4-40V arası çıkış gerilimi elde edilebilir. Çok kolay kullanıma sahip ve yüksek performanslı bu voltaj regülatörü kartı bir çok hobi ve robotik projenizde giriş gerilimlerinizi ayarlamanıza imkan vermektedir.

Regülatör kartı üzerinde giriş ve çıkış gerilimleri bağlantısı için klemens girişler bulunmaktadır. Lehim yapmadan kabloları bağlayarak kullanabilirsiniz. 2 numaralı resimde bağlantılar gösterilmiştir.

Kart ile yapılan uygulamalarda çıkış gerilimi her zaman giriş geriliminden daha yüksek olmak zorundadır. Kart üzerinde yer alan IN+ pozitif besleme girişi, IN- toprak, OUT+ pozitif çıkış gerilimi, OUT- ise toprak çıkışıdır.

Özellikler:

• LM2587 boost modül
• Giriş voltajı: DC 3V-35V
• Çıkış voltajı: DC 4V-40V Ayarlanabilir. ( 40V dan daha yükseğe artırmayın. Ürün bozulur. )
• Çıkış Akımı: 3A
• Güç: 80w maksimum
• Verim 94% ( Maks )
• Working temperature: -20C - 80C
• 2 Adet 2 pin klemens giriş çıkış soketi
• Renk: Yeşil
• Boyutlar: 38mm x 32mm x 16mm
• Ağırlık: 32gr

Pot Kullanımı:

• Potlar çok turludur. Her 2 yöne 20-30 tur dönebilir. Genellikle çok az çevirip ürünlerin çalışmadığı hatasına düşülebiliyor. Etkiyi görmek için çok çevirmek gerekir.
• Saat yönünde çevirmek; İlgili parametre için değeri artırır. Mesela voltaj artar.
• Saatin tersi yönünde çevirmek; İlgili parametre için değeri azaltır. Mesala votlaj düşer.

Paket İçeriği:

• 1 Adet LM2587 Voltaj Yükseltici Modül
