Alkatronik 1.69 inç Lcd Tft Modül Yuvarlak Köşe ST7789V2 16 Pin SPI 8080 Paralel 240x280 Piksel Akıllı Saat

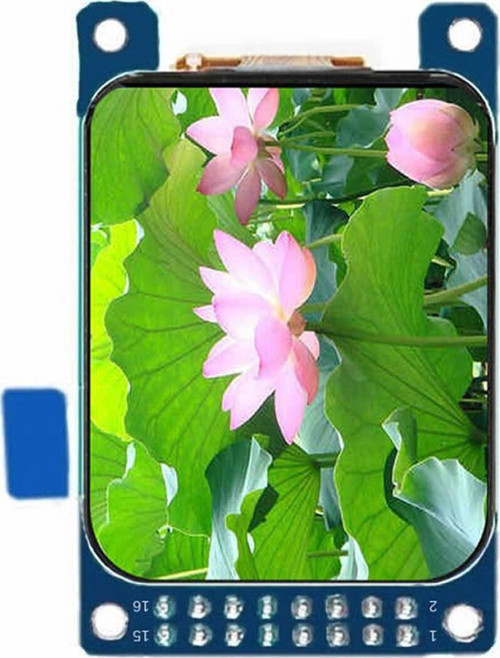

1.69 inç Lcd Tft Modül
Yuvarlak Köşe ST7789V2 16 Pin SPI 8080 Paralel 240x280 Piksel Akıllı Saat 262k Renk ZJY169P1600TG01
1.69inç 240x280 piksel yuvarlak köşeli tft lcd modülüdür. ST7789V2 lcd sürücü entegresine sahiptir. Spi yada 16 bit paralel bağlantı ile ürün kullanılabilir. 16 pin erkek header bağlantı soketi bulunmaktadır. 16 pin film lcd bağlantı soketine sahiptir. 4 adet montaj deliği ile kolayca montajlanabilir. Yuvarlak köşeleri ile akıllı saat uygulamaları için idealdir.
Özellikler:
Lcd boyutu: 1.69 inç
Lcd adı: ZJY169P1600TG01
Çözünürlük: 240 x 280 Piksel
Piksel boyutları: 0.11655mm (H) x 0.11655mm (V)
Aktif alan: 28mm x 32,63mm
Sürücü: ST7789V2
Renk: 262k
Görüntüleme yönü: tam görüş açısı
Haberleşme: Spi / 8Bit 8080 MCU
Pin sayısı: 16 Pin
Voltaj: 3.3 V
Parlaklık: 480Cd/m2
Arka ışık: Beyaz 3 adet led
Çalışma sıcaklığı: -20C / 70C
Boyutlar: 31mm x 47,5mm
16 Pin erkek header bağlantı soketi.
16 Pin film bağlantı soketi
4 adet montaj deliği
Ağırlık: 8gr
Pin açıklamaları:
| NO | Pin | Açıklama |
| 1 | VCC | Power Supply for Analog ,VDD=2.5-3.3V. |
| 2 | GND | Power Ground |
| 3 | BLK | Backlight control switch, backlight on by default, low level |
| 4 | RES | This signal will reset the device and it must be applied to properly initialize the chip .Signal is active low. |
| 5 | CS | Chip selection pin ;Low enable ,high disable |
| 6 | RS/DC | Display data/command selection pin |
| 7 | WR | Write enable in MCU parallel interface |
| 8 | TE | Tearing effect signal is used to synchronize MCU to fram memory writing |
| 9 | DB0 | MCU parallel interface data |
| 10 | DB1 | MCU parallel interface data |
| 11 | DB2 | MCU parallel interface data |
| 12 | DB3 | MCU parallel interface data |
| 13 | DB4 | MCU parallel interface data |
| 14 | DB5 | MCU parallel interface data |
| 15 | DB6 | MCU parallel interface data |
| 16 | DB7 | MCU parallel interface data |
Paket içeriği:
1 Adet 1.69” Lcd Modül
.
