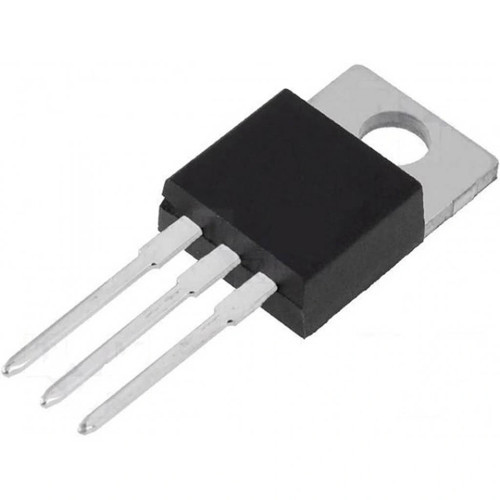

Maxim 7918 Regülatör Entegre To-220

7918 Regülatör Entegre TO-220

7918, -18V negatif gerilim çıkışı sağlayan lineer voltaj regülatör entegresidir. TO-220 paketinde sunulan bu regülatör, elektronik devrelerde kararlı ve düşük gürültülü negatif besleme voltajı sağlamak için tasarlanmıştır.

1A sürekli çıkış akımı kapasitesine sahip olan 7918, kısa devre ve termal aşırı yük koruma özellikleri ile güvenilir bir çalışma sunar. Elektronik komponentler arasında özellikle analog devreler için sıkça tercih edilen bir regülatördür.

Minimum harici bileşen gereksinimi ve kolay kullanımı ile negatif besleme voltajı gerektiren devrelerde entegreler arasında ideal bir seçimdir. Diğer entegreler ile kombine edilerek çift besleme voltajlı sistemler kolayca oluşturulabilir.

Teknik Özellikler

7918 Regülatör Entegre TO-220'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: Negatif Lineer Voltaj Regülatörü
• Üretici: ST Microelectronics / Texas Instruments / ON Semiconductor
• Paket Tipi: TO-220
• Çıkış Voltajı: -18V
• Giriş Voltaj Aralığı: -21V ile -33V arası
• Dropout Voltajı: 2.0V (tipik)
• Maksimum Çıkış Akımı: 1.0A
• Çıkış Voltaj Toleransı: ±4% (maksimum)
• Hat Regülasyonu: 10mV (tipik)
• Yük Regülasyonu: 12mV (tipik, 5mA - 1.5A)
• Bekleme Akımı: 5mA (maksimum)
• Çalışma Sıcaklığı: 0°C ile +125°C arası
• Kısa Devre Koruması: Var
• Termal Aşırı Yük Koruması: Var
• Güç Dağılımı: 15W (maksimum)
• Çıkış Gürültüsü: 90μV (tipik)
• Sıcaklık Katsayısı: 1mV/°C (tipik)
• Ripple Reddetme Oranı: 70dB (tipik)
• Pin Sayısı: 3
• Montaj Tipi: Through-Hole (Delikli Montaj)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

7918 Regülatör Entegre TO-220'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Analog Devreler

• Operasyonel amplifikatör devreleri
• Analog sinyal işleme sistemleri
• Enstrümantasyon devreleri
• Hassas ölçüm ekipmanları
• Audio sistemler

Endüstriyel Kontrol

• Sensör güç kaynakları
• PLC besleme devreleri
• Motor sürücü sistemleri
• Kontrol kartları
• Ölçüm cihazları

Genel Elektronik

• Çift beslemeli güç kaynakları
• Laboratuvar ekipmanları
• Test cihazları
• Negatif voltaj gerektiren devreler
• Telekomünikasyon ekipmanları

Avantajlar ve Özellikler

7918 Regülatör Entegre TO-220'nin sağladığı avantajlar ve çözümler.

• Kararlı Çıkış: Düşük gürültü ve dalgalanma
• Yüksek Akım Kapasitesi: 1A sürekli çıkış
• Dahili Koruma: Kısa devre ve termal aşırı yük koruması
• Minimum Harici Bileşen: Sadece iki kapasitör ile çalışabilme
• TO-220 Paketi: Kolay montaj ve iyi ısı dağılımı
• Yüksek Ripple Reddetme: Giriş dalgalanmalarına karşı iyi filtreleme
• Güvenilir Operasyon: Güvenlik sınırları içinde otomatik kapanma
• Düşük Sıcaklık Katsayısı: Sıcaklık değişimlerinde kararlı çıkış
• 79xx Serisi Uyumu: Diğer negatif regülatörlerle aynı pinout
• Düşük Maliyet: Ekonomik negatif voltaj çözümü

Devre Tasarımı ve Kullanım

7918 Regülatör Entegre TO-220'nin devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (TO-220):

• Pin 1: GND (Toprak)
• Pin 2: INPUT (Giriş Voltajı)
• Pin 3: OUTPUT (Çıkış Voltajı)

Temel Bağlantı Şeması:

1. INPUT (Pin 2) negatif besleme voltajı kaynağına bağlanır (-21V ile -33V arası)
2. GND (Pin 1) toprak hattına bağlanır (0V)
3. OUTPUT (Pin 3) yüke bağlanır (-18V sağlar)
4. INPUT ve GND arasına 0.33μF (veya daha büyük) kapasitör bağlanır
5. OUTPUT ve GND arasına 0.1μF (veya daha büyük) kapasitör bağlanır
6. TO-220 paketi ısı emiciye monte edilir (yüksek akım gerektiren uygulamalarda)

Önemli Tasarım Noktaları:

• Giriş-Çıkış Voltaj Farkı: Giriş voltajı her zaman çıkış voltajından en az 2.5V daha negatif olmalıdır
• Bypass Kapasitörleri: Giriş ve çıkışa kapasitörler bağlanmalıdır (en az 0.1μF seramik veya tantallum)
• Kapasitör Yerleşimi: Kapasitörler regülatör pinlerine mümkün olduğunca yakın olmalıdır
• Isı Yönetimi: 1W üzeri güç dağılımı için ısı emici kullanılmalıdır
• Maksimum Akım: Uzun süreli kullanımda 1A sınırı aşılmamalıdır

Çift Beslemeli Güç Kaynağı Tasarımı:

• Pozitif voltaj için 7818 (+18V), negatif voltaj için 7918 (-18V) kullanılabilir
• Her iki regülatör için ayrı transformatör sekonderleri veya orta uçlu transformatör kullanılabilir
• Ortak bir toprak noktası belirlenerek sistemin referans noktası oluşturulur
• Giriş ve çıkış kapasitörleri her regülatör için ayrı ayrı bağlanmalıdır
• Yüksek akım gerektiren uygulamalarda her iki regülatör de ısı emici ile kullanılmalıdır

Sorun Giderme ve İpuçları

7918 Regülatör Entegre TO-220 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yetersiz Çıkış Voltajı: Giriş voltajının yeterince negatif olduğunu kontrol edin
• Aşırı Isınma: Isı emici kullanın, akım çekişini azaltın, giriş voltajını düşürün
• Osilasyon: Bypass kapasitörlerini regülatöre yakın yerleştirin, kapasitör değerlerini artırın
• Yüksek Ripple: Giriş filtreleme kapasitörlerini büyütün, çıkış kapasitörünü artırın
• Düşük Çıkış Akımı: Isı limitinden dolayı akım sınırlaması olabilir, ısı yönetimini iyileştirin

Isı Yönetimi İpuçları

• Güç dağılımı hesabı: P = (Vin - Vout) × Iout formülü ile hesaplanır
• 500mW üzerindeki uygulamalar için muhakkak ısı emici kullanın
• TO-220 paketinin metal yüzeyine ısı iletim macunu sürün
• Metal ısı emici ile regülatör arasında yalıtkan pad kullanın (gerekliyse)
• Yüksek ortam sıcaklıklarında akım sınırını düşük tutun

Uygulama Önerileri

• Uzun kablolar kullanıldığında çıkışa ek dekuplaj kapasitörleri ekleyin
• Yüksek akım gerektiren yükler için çıkışa büyük elektrolitik kapasitör (100-470μF) ekleyin
• Yüklerde ani akım değişimleri olacaksa, çıkış stabilitesini artırmak için 10-100μF kapasitör kullanın
• Gürültüye hassas sistemlerde, çıkışa ek olarak LC filtre ekleyebilirsiniz
• Birden fazla analog devre için ortak regülatör kullanıyorsanız, yıldız topraklama yapın

Paket İçeriği

• 7918 Regülatör Entegre TO-220
