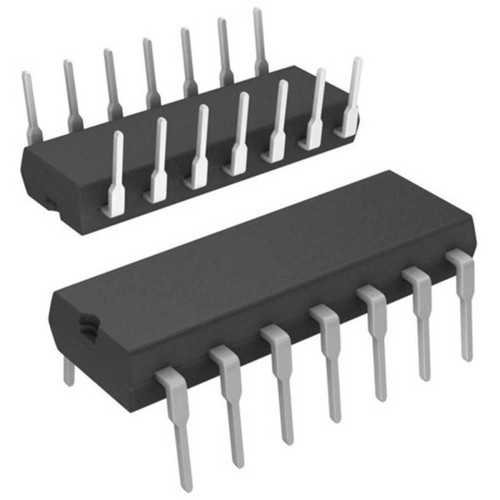

74LS74 Flip-Flop Entegresi DIP-14

74LS74 Flip-Flop Entegresi DIP-14, iki adet bağımsız D tipi pozitif kenar tetiklemeli flip-flop içeren TTL (Transistör-Transistör Lojik) ailesine ait bir entegredir. Her flip-flop birimi, veri (D) girişindeki değeri saat (CLK) sinyalinin yükselen kenarında çıkışa aktarır.

DIP-14 (Dual In-line Package) paketinde sunulan bu logic entegre, breadboard ve delikli pertinakslara kolay montaj imkanı sunar. LS (Low-power Schottky) teknolojisi sayesinde standart TTL'e göre daha düşük güç tüketimi sağlar.

5V besleme gerilimi ile çalışan ve asenkron preset/clear pinleri ile donatılmış bu entegre, diğer elektronik komponentler ile birlikte durum makineleri, sayaçlar ve veri tutma uygulamaları için idealdir.

Teknik Özellikler

74LS74 Flip-Flop Entegresi DIP-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Fonksiyon: 2 adet D tipi pozitif kenar tetiklemeli flip-flop
• Lojik Ailesi: TTL LS (Low-power Schottky)
• Besleme Gerilimi (Vcc): 4.75V - 5.25V DC
• Flip-Flop Sayısı: 2 (bağımsız)
• Tetikleme Tipi: Pozitif kenar (yükselen kenar)
• Asenkron Kontrol: Preset (PR) ve Clear (CLR) pinleri
• Çıkış Tipleri: Q ve Q? (tümleyen) çıkışları
• Yüksek Seviye Çıkış Gerilimi (VOH): Min. 2.7V
• Düşük Seviye Çıkış Gerilimi (VOL): Max. 0.4V
• Giriş Yüksek Seviye Gerilimi (VIH): Min. 2.0V
• Giriş Düşük Seviye Gerilimi (VIL): Max. 0.8V
• Güç Tüketimi: Tipik 18mW (9mW/flip-flop)
• Saat Frekansı: Max. 25MHz
• Propagasyon Gecikmesi: ~20ns (tipik)
• Kurulum Süresi (Setup Time): ~20ns
• Tutma Süresi (Hold Time): ~5ns
• Paket Tipi: DIP-14 (Dual In-line Package)
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• Pin Sayısı: 14
• Üretim Teknolojisi: TTL Low-power Schottky
• Maksimum Çıkış Akımı: 8mA (sink), -0.4mA (source)

Kullanım Alanları

74LS74 Flip-Flop Entegresi DIP-14'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Dijital Kontrol Sistemleri

• Durum makineleri
• Kontrol sekansları
• Gecikme devreleri
• Sıralı mantık sistemleri
• Zamanlama senkronizasyonu

Sayaç ve Bellek Uygulamaları

• Asenkron sayaçlar
• Shift register yapıları
• Veri tutma devreleri
• Bellek hücreleri
• Buffer uygulamaları

Sinyal İşleme

• Frekans bölücüler
• Sinyal senkronizasyonu
• Bounce önleyici devreler
• Darbe şekillendirme
• Kare dalga üreticiler

Avantajlar ve Özellikler

74LS74 Flip-Flop Entegresi DIP-14'ün sağladığı avantajlar ve çözümler.

• Çift Flip-Flop: Tek pakette iki bağımsız hafıza birimi
• Asenkron Kontrol: Preset ve Clear pinleri ile saatten bağımsız kontrol
• Yüksek Hız: 25MHz'e kadar saat frekansı desteği
• Düşük Güç Tüketimi: LS teknolojisi ile verimli çalışma
• Tümleyen Çıkış: Her flip-flop için Q ve Q? çıkışları
• Pozitif Kenar Tetikleme: Saat sinyalinin yükselen kenarında veri yakalama
• Standart TTL Uyumluluğu: Diğer TTL ürünleriyle kolay entegrasyon
• Breadboard Dostu: DIP-14 paketi ile kolay prototipleme
• Geniş Kullanım Alanı: Sayaç, register ve zamanlama uygulamaları
• Endüstri Standardı: Yaygın kullanım ve kolay bulunabilirlik

Devre Tasarımı ve Kullanım

74LS74 Flip-Flop Entegresi DIP-14'ün bağlantıları ve kullanımı hakkında bilgiler.

Pin Bağlantıları ve İşlevleri:

• Pin 1 (1CLR): 1. Flip-flop - Clear girişi (aktif düşük)
• Pin 2 (1D): 1. Flip-flop - Data girişi
• Pin 3 (1CLK): 1. Flip-flop - Saat girişi
• Pin 4 (1PR): 1. Flip-flop - Preset girişi (aktif düşük)
• Pin 5 (1Q): 1. Flip-flop - Q çıkışı
• Pin 6 (1Q?): 1. Flip-flop - Q? çıkışı (tümleyen)
• Pin 7 (GND): Toprak
• Pin 8 (2Q?): 2. Flip-flop - Q? çıkışı (tümleyen)
• Pin 9 (2Q): 2. Flip-flop - Q çıkışı
• Pin 10 (2PR): 2. Flip-flop - Preset girişi (aktif düşük)
• Pin 11 (2CLK): 2. Flip-flop - Saat girişi
• Pin 12 (2D): 2. Flip-flop - Data girişi
• Pin 13 (2CLR): 2. Flip-flop - Clear girişi (aktif düşük)
• Pin 14 (VCC): Besleme gerilimi (+5V)

Temel Uygulama Örnekleri:

• İki Bitlik Kayıtçı: İki flip-flop'u kaskad bağlayarak 2-bit veri saklama
• Frekans Bölücü: Q? çıkışını D girişine bağlayarak 2'ye bölme
• Bounce Önleyici: Düğme titreşimlerini engelleyen temiz sinyal üretme
• Toggle Flip-Flop: Q? çıkışını D girişine bağlayarak T flip-flop oluşturma
• Durum Makinesi: Birden fazla 74LS74 ile sıralı durum makinesi tasarlama

Sorun Giderme ve İpuçları

74LS74 Flip-Flop Entegresi DIP-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Beklenmedik Tetikleme: Giriş hatlarına 10K pull-up dirençleri ekleyin
• Kararsız Çalışma: 0.1μF bypass kapasitörü VCC ve GND arasına bağlayın
• Tetikleme Sorunları: 20ns setup ve 5ns hold zamanı gereksinimlerini karşılayın
• Preset/Clear Sorunları: Aktif düşük pinleri kullanmadığınızda VCC'ye bağlayın
• Yüksek Frekans Sorunları: Saat sinyali hattını kısa tutun ve sonlandırın

Uygulama İpuçları

• İki flip-flop'u seri bağlayarak 2-bitlik shift register yapabilirsiniz
• Q çıkışı ile Q? çıkışının her zaman zıt durumda olduğundan emin olun
• Kullanılmayan girişleri asla boşta bırakmayın (CLR/PR pinleri için VCC, D için GND önerilir)
• Gürültülü saat sinyali için Schmitt trigger kullanın
• Saat kenarının temiz olduğundan emin olun, gerekirse RC devresi ile şekillendirin

Paket İçeriği

• 74LS74 Flip-Flop Entegresi DIP-14
