China 68pF 63V Seramik Mercimek Kondansatör 2.5mm

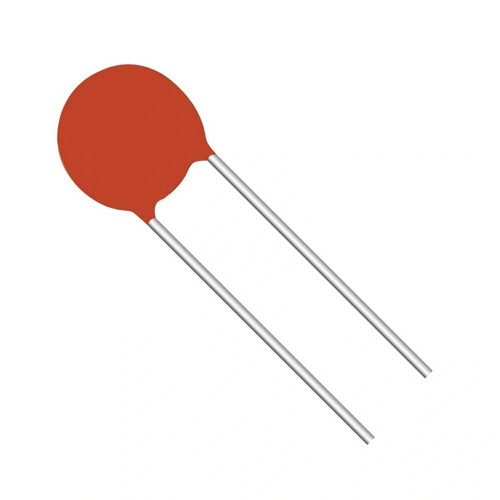

68pF 63V Seramik Mercimek Kondansatör 2.5mm

68pF 63V Seramik Mercimek Kondansatör 2.5mm, düşük kapasitans değerine sahip, yüksek frekans RF devrelerinde kullanılabilen kaliteli bir kondansatördür. 2.5mm pin aralıklı tasarımı ile PCB kartlara kolay montaj sağlayan bu disk tipi kondansatör, düşük kayıp faktörü ve yüksek kararlılık özellikleri sunar.

Seramik dielektrik malzeme ile üretilen bu mercimek kondansatör, RF osilatör devreleri, filtreler, zamanlayıcı devreleri ve rezonans uygulamalarında mükemmel performans gösterir.

Kaliteli seramik yapısı ve kararlı elektriksel özellikleri ile bu kondansatör, diğer elektronik komponentler ile uyum içinde çalışarak, hassas kondansatör gereksinimi olan yüksek frekans devreleriniz için ideal bir seçenektir.

Teknik Özellikler

68pF 63V Seramik Mercimek Kondansatör 2.5mm'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Kapasitans Değeri: 68.pF (pikofarad)
• Voltaj Değeri: 63V DC
• Tolerans: ±5%
• Dielektrik Malzeme: Seramik (NP0/C0G)
• Çalışma Sıcaklığı: -55°C ile +125°C arası
• Sıcaklık Katsayısı: ±30ppm/°C (tipik)
• Kayıp Faktörü (DF): 10GΩ
• Fiziksel Yapı: Disk (Mercimek) şekli
• Pin Aralığı: 2.5mm
• Çap: 4mm (yaklaşık)
• Kalınlık: 2mm (yaklaşık)
• Pin Malzemesi: Kalay kaplı bakır
• Montaj Tipi: Through-hole
• Paketleme: Bulk
• Rezonans Frekansı: >1GHz
• Q Faktörü: >1000 @ 1MHz
• RoHS Uyumluluğu: Evet
• Kullanım Alanı: RF ve yüksek frekans devreleri
• Karakteristik: NP0/C0G (sıcaklık kararlı)

Kullanım Alanları

68pF 63V Seramik Mercimek Kondansatör 2.5mm'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

RF ve Yüksek Frekans Devreleri

• Osilatör devreleri
• Kristal osilatör kararlılaştırma
• RF filtre devreleri
• Tank (LC) devreleri
• VHF/UHF devreler

Zamanlama ve Sinyal İşleme

• Hassas zamanlayıcı devreleri
• RC zamanlayıcılar
• Darbe şekillendirme
• Faz kaydırma devreleri
• Sinyal koşullandırma

Genel Elektronik Uygulamalar

• Bypass ve kuplaj uygulamaları
• DC bloklama
• EMI filtreleme
• Sinyal kuplajı
• Rezonans devreleri

Avantajlar ve Özellikler

68pF 63V Seramik Mercimek Kondansatör 2.5mm'nin sağladığı avantajlar ve çözümler.

• Yüksek Kalite Faktörü: Q>1000 ile düşük kayıplı RF uygulamaları
• Sıcaklık Kararlılığı: NP0/C0G karakteristiği ile kapasitans stabilitesi
• Düşük Parazitik Endüktans: Mercimek yapısı sayesinde
• Yüksek Rezonans Frekansı: 1GHz üzerinde çalışabilme
• Sağlam Dielektrik: 63V çalışma gerilimi ile güvenli kullanım
• Düşük Tolerans: ±5% ile hassas devreler için uygun
• Kolay Montaj: Standart 2.5mm pin aralığı
• Geniş Sıcaklık Aralığı: -55°C ile +125°C arası çalışma imkanı
• Yüksek Yalıtım Direnci: 10GΩ üzerinde değer
• Düşük Kayıp Faktörü: %0.1'den düşük DF değeri

Montaj ve Kullanım

68pF 63V Seramik Mercimek Kondansatör 2.5mm'nin PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• Pin Delik Çapı: 0.8mm delik çapı önerilir
• PCB Yerleşimi: RF devrelerde sınırlı sinyal yolu için kritik bileşen
• Lehimleme: Standart SnPb veya kurşunsuz lehim ile manuel montaj
• Pin Uzunluğu: Kırpılabilir, ancak RF uygulamalarda kısa tutulmalı
• Termal Yönetim: Lehimleme sırasında aşırı ısıdan koruyun
• Parazitik Etkiler: Yüksek frekansta lead endüktansını hesaba katın

RF Devre Tasarım İpuçları:

• Osilatör Devreler: 68pF rezonans frekansı f=1/(2π√LC) ile hesaplanır
• Filtreler: C değeri kesim frekansını belirler
• Kuplaj: Kondansatör değeri sinyalin minimum frekansı ile ilişkilidir
• Rezonans Devreler: İndüktör ile birlikte belirli frekanslarda rezonans sağlar
• DC Bloklama: AC sinyaller için geçiş, DC voltaj için blok görevi

Sorun Giderme ve İpuçları

68pF 63V Seramik Mercimek Kondansatör 2.5mm kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Frekans Kayması: PCB parazitik kapasitanslarını hesaba katın
• Rezonans Sorunları: Lead endüktansını azaltmak için kondansatör bacaklarını kısaltın
• RF Performans Düşüklüğü: GND yollarını kısa ve düşük empedanslı tutun
• Mekanik Stres: Kondansatörün darbeye karşı hassas olduğunu unutmayın
• Sıcaklık Etkileri: NP0/C0G tipi ile minimumda olsa da sıcaklık değişimlerini dikkate alın

Verimli Kullanım İpuçları

• VHF ve UHF osilatörlerde optimum performans için kondansatör kalitesi kritiktir
• Kristal osilatörlerle birlikte kararlı frekans elde edin
• Paralel veya seri bağlayarak ihtiyaç duyulan kapasitans değerini ayarlayın
• RF uygulamalarda topraklama düzlemini etkili kullanın
• 68pF değerinin, ölçüm probları kullanıldığında ekstra yükleme etkisini hesaba katın

Paket İçeriği

• 68pF 63V Seramik Mercimek Kondansatör 2.5mm
