Trimmer 5K Trimpot - 3296 - W502 (Dik) Çok Turlu

5K Trimpot 3296 W502 Dik Çok Turlu

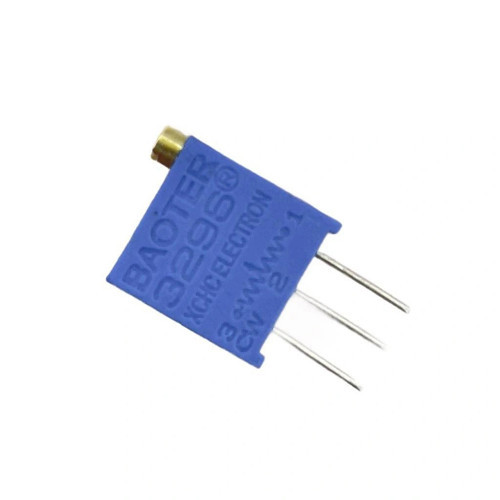

5K Trimpot 3296 W502 Dik Çok Turlu, hassas direnç ayarları için tasarlanmış, yüksek kaliteli bir ayarlanabilir potansiyometredir. 3296 serisi kılıfta sunulan bu trimpot, 5K (5000 ohm) direnç değeri ile çeşitli elektronik devre uygulamaları için ideal bir ayar komponentidir.

Çok turlu tasarımı sayesinde bu elektronik komponent, tek turlu trimpotlara göre çok daha hassas direnç ayarları yapmanıza olanak tanır. Dik montaj yapısı ile PCB üzerinde minimum alan kaplar ve kompakt tasarımlarda kullanım kolaylığı sağlar.

W502 kodlu bu trimpot ve encoder modeli, güvenilir performansı, uzun ömürlü yapısı ve ayar stabilitesi ile gerilim bölücü, referans noktası ayarı ve kalibrasyon gerektiren devrelerde tercih edilmektedir.

Teknik Özellikler

5K Trimpot 3296 W502 Dik Çok Turlu'nun detaylı teknik özellikleri aşağıda listelenmiştir.

• Ürün Tipi: Çok Turlu Hassas Trimpot
• Model: 3296W
• Değer Kodu: W502 (5K ohm)
• Direnç Değeri: 5.000 Ohm (5K)
• Hassasiyet: ±10%
• Ayar Şekli: Çok Turlu (Yaklaşık 25 Tur)
• Güç Değeri: 0.5W (25°C'de)
• Maksimum Çalışma Gerilimi: 300V DC
• Ayar Tipi: Yatay vida (yandan ayarlı)
• Ayar Ucu: Düz tornavida uyumlu
• Montaj Tipi: Dik (Vertical)
• Pin Yapısı: 3 Pin (1: CCW, 2: Wiper, 3: CW)
• Pin Aralığı: 2.54mm (0.1 inç)
• Çalışma Sıcaklığı: -55°C ~ +125°C
• Ayar Torku: 200-400 g-cm
• Elektriksel Dönüş Açısı: Yaklaşık 900° (25 tur x 36°)
• Mekanik Ömür: 200 döngü (minimum)
• Boyutlar: Yaklaşık 9.5mm x 9.5mm x 10mm
• Malzeme: Cermet direnç elementi
• RoHS Uyumlu: Evet.

Kullanım Alanları

5K Trimpot 3296 W502 Dik Çok Turlu'nun kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Hassas Kalibrasyon Uygulamaları

• Test ve ölçüm cihazları
• Sensör kalibrasyon devreleri
• Enstrümantasyon sistemleri
• Tıbbi elektronik cihazlar

Elektronik Devre Ayarları

• Operasyonel amplifikatör kazanç ayarı
• Gerilim referans devreleri
• Osilatör frekans ayarı
• Akım sınırlama devreleri

Endüstriyel Elektronik

• PLC sistemleri
• Güç kaynağı düzenleyicileri
• Motor kontrol devreleri
• Otomasyon ekipmanları

Ses ve Görüntü Sistemleri

• Ses mikserleri
• Ekolayzır devreleri
• Ses seviye ayarları
• Filtre devreleri

Avantajlar ve Özellikler

5K Trimpot 3296 W502 Dik Çok Turlu'nun sağladığı avantajlar ve çözümler.

• Hassas Ayar: Çok turlu tasarım ile mikro seviyede direnç ayarı
• Kararlı Performans: Cermet direnç elemanı ile uzun süreli stabilite
• Yüksek Güvenilirlik: Dayanıklı yapı ve uzun mekanik ömür
• Kompakt Boyut: Minimal PCB alanı kullanımı
• Geniş Sıcaklık Aralığı: -55°C ~ +125°C çalışma sıcaklığı
• Kolay Ayar: Standart düz tornavida ile hassas kontrol
• Endüstriyel Standart: Yaygın kullanılan 3296 serisi uyumluluğu
• Düşük Sıcaklık Katsayısı: Sıcaklık değişimlerinden minimum etkilenme

Montaj ve Kullanım

5K Trimpot 3296 W502 Dik Çok Turlu'nun montaj ve kullanım süreci hakkında bilgiler.

PCB montajı için yapmanız gerekenler:

• Trimpot için PCB üzerinde 3 delik açın (2.54mm aralıklarla)
• Trimpotun pinlerini PCB'deki deliklere yerleştirin
• Pinlerin PCB'nin alt tarafından görünür olduğundan emin olun
• Lehim ile pinleri PCB'ye sabitleyin
• Lehimleme sırasında aşırı ısıdan kaçının
• Lehim artıklarını temizleyin
• Trimpotun PCB'ye dik olarak monte edildiğinden emin olun

Trimpot ayarlaması için dikkat edilmesi gerekenler:

• Uygun boyutta düz uçlu tornavida kullanın (yaklaşık 2.5mm genişlik)
• Aşırı kuvvet uygulamadan, yavaşça ayar yapın
• Direnç değerini multimetre ile ölçerek kontrol edin
• İstenilen değere ulaşıldığında, daha ince ayar için yavaşça dönüşler yapın
• Mekanik sınırları zorlamamaya dikkat edin (25 tur civarında limiti var)
• Ayarlama sırasında devrenin enerjisini kesmeyi değerlendirin
• Ayar yönünün CW (saat yönü) ile direnç artışı, CCW (saat yönü tersine) ile direnç azalışı olduğunu unutmayın

Sorun Giderme ve İpuçları

5K Trimpot 3296 W502 Dik Çok Turlu kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Direnç Değeri: Trimpot temizliği yapın, lehim bağlantılarını kontrol edin
• Ayar Zorluğu: Uygun boyutta tornavida kullanın, mekanik hasar olup olmadığını kontrol edin
• Mekanik Sınıra Ulaşma: Dönüş yönünü değiştirin, değer aralığını yeniden hesaplayın
• Gürültülü İşlem: Wiper kontağını kontrol edin, olası kirlenmeyi değerlendirin

Verimli Kullanım İpuçları

• Hassas ayarlar için tam dönüş sayısını not alın veya işaretleyin
• Montaj sonrası ayar doğruluğundan emin olmak için direnç değerini ölçün
• Titreşimli ortamlarda ayar sonrası sabitleme verniği kullanmayı değerlendirin
• Nemli ortamlarda korozyon olmaması için koruyucu kaplama kullanın

Paket İçeriği

• 5K Trimpot 3296 W502 Dik Çok Turlu
