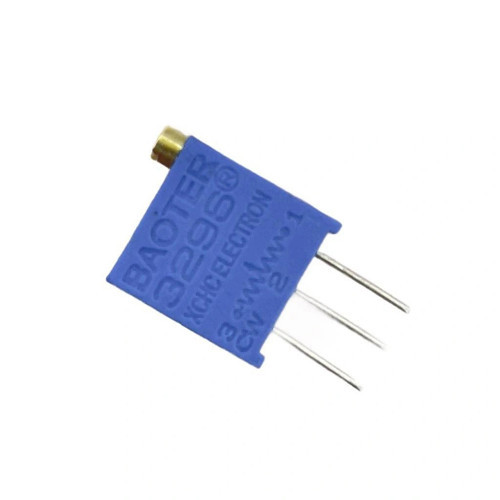

Trimmer 50K Trimpot - 3296 - W503 (Dik) Çok Turlu

50K Trimpot 3296 W503 Dik Çok Turlu

50K Trimpot 3296 W503 Dik Çok Turlu, hassas direnç ayarları için tasarlanmış, yüksek kaliteli bir ayarlanabilir potansiyometredir. 3296 serisi kılıfta sunulan bu trimpot, 50K (50.000 ohm) direnç değeri ile çeşitli elektronik devre uygulamaları için ideal bir ayar komponentidir.

Çok turlu tasarımı sayesinde bu elektronik komponent, tek turlu trimpotlara göre çok daha hassas direnç ayarları yapmanıza olanak tanır. Dik montaj yapısı ile PCB üzerinde minimum alan kaplar ve kompakt tasarımlarda kullanım kolaylığı sağlar.

W503 kodlu bu trimpot ve encoder modeli, güvenilir performansı, uzun ömürlü yapısı ve ayar stabilitesi ile hassas gerilim bölücü, yüksek impedanslı devreler ve kalibrasyon gerektiren uygulamalarda tercih edilmektedir.

Teknik Özellikler

50K Trimpot 3296 W503 Dik Çok Turlu'nun detaylı teknik özellikleri aşağıda listelenmiştir.

• Ürün Tipi: Çok Turlu Hassas Trimpot
• Model: 3296W
• Değer Kodu: W503 (50K ohm)
• Direnç Değeri: 50.000 Ohm (50K)
• Hassasiyet: ±10%
• Ayar Şekli: Çok Turlu (Yaklaşık 25 Tur)
• Güç Değeri: 0.5W (25°C'de)
• Maksimum Çalışma Gerilimi: 300V DC
• Ayar Tipi: Yatay vida (yandan ayarlı)
• Ayar Ucu: Düz tornavida uyumlu
• Montaj Tipi: Dik (Vertical)
• Pin Yapısı: 3 Pin (1: CCW, 2: Wiper, 3: CW)
• Pin Aralığı: 2.54mm (0.1 inç)
• Çalışma Sıcaklığı: -55°C ~ +125°C
• Ayar Torku: 200-400 g-cm
• Elektriksel Dönüş Açısı: Yaklaşık 900° (25 tur x 36°)
• Mekanik Ömür: 200 döngü (minimum)
• Boyutlar: Yaklaşık 9.5mm x 9.5mm x 10mm
• Malzeme: Cermet direnç elementi
• RoHS Uyumlu: Evet.

Kullanım Alanları

50K Trimpot 3296 W503 Dik Çok Turlu'nun kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Hassas Kalibrasyon Uygulamaları

• Test ve ölçüm cihazları
• Sensör kalibrasyon devreleri
• Enstrümantasyon sistemleri
• Hassas voltaj bölücüler

Analog Devre Ayarları

• Operasyonel amplifikatör kazanç ayarı
• Filtre devreleri
• Osilatör frekans kontrolü
• Offset gerilim dengelemesi

Endüstriyel Elektronik

• PLC sistemleri
• Otomasyon ekipmanları
• Veri toplama sistemleri
• Kontrol devreleri

Ses ve İletişim Sistemleri

• Ses mikserleri
• Yükseltici devreleri
• Ton kontrol sistemleri
• Telekomünikasyon ekipmanları

Avantajlar ve Özellikler

50K Trimpot 3296 W503 Dik Çok Turlu'nun sağladığı avantajlar ve çözümler.

• Hassas Ayar: Çok turlu tasarım ile mikro seviyede direnç ayarı
• Yüksek Direnç Değeri: 50K ile yüksek empedanslı devreler için uygun
• Kararlı Performans: Cermet direnç elemanı ile uzun süreli stabilite
• Kompakt Boyut: Dik montaj ile PCB alanından tasarruf
• Geniş Sıcaklık Aralığı: -55°C ~ +125°C çalışma kapasitesi
• Kolay Ayar: Standart düz tornavida ile hassas kontrol
• Düşük Sıcaklık Katsayısı: Sıcaklık değişimlerinden minimum etkilenme
• Endüstriyel Standart: Yaygın kullanılan 3296 serisi uyumluluğu

Montaj ve Kullanım

50K Trimpot 3296 W503 Dik Çok Turlu'nun montaj ve kullanım süreci hakkında bilgiler.

PCB montajı için yapmanız gerekenler:

• Trimpot için PCB üzerinde standart 2.54mm aralıklı 3 delik açın
• Trimpotun pinlerini PCB'deki deliklere yerleştirin
• Trimpotun PCB'ye tam dik olarak yerleştiğinden emin olun
• Pinleri PCB'nin alt tarafından lehimleyin
• Lehimleme sırasında aşırı ısı ve lehim kullanımından kaçının
• Lehimleme sonrası soğumaya bırakın
• Lehim artıklarını temizleyin

Trimpot ayarlaması için dikkat edilmesi gerekenler:

• Uygun boyutta düz uçlu tornavida kullanın (2.0-2.5mm genişlik)
• Ayar yaparken aşırı kuvvet uygulamayın
• Direnç değerini multimetre ile ölçerek kontrol edin
• Ayar sırasında devrenin kapalı olması önerilir
• İstenilen direnç değerine yaklaşırken daha yavaş ve küçük ayarlar yapın
• Mekanik sınırları zorlamayın, durdurucu noktaları aşmaya çalışmayın
• Ayar sonrası trimpotun konumunu not almak için işaret koyabilirsiniz

Sorun Giderme ve İpuçları

50K Trimpot 3296 W503 Dik Çok Turlu kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Dengesiz Direnç Okuması: Lehim bağlantılarını kontrol edin, gerekirse yeniden lehimleyin
• Zor Dönen Ayar Vidası: Aşırı kuvvet uygulamayın, hafif yağlayıcı düşünün
• Maksimum Sınıra Ulaşma: Ters yönde çevirin, devre tasarımınızı gözden geçirin
• Değer Kayması: Titreşim veya sıcaklık değişimlerini azaltın, sabitleme verniği kullanın

Verimli Kullanım İpuçları

• Daha hassas ayarlar için ince uçlu tornavida kullanın
• Ayarları değiştirmeden önce mevcut değeri not alın
• Titreşimli ortamlarda ayar sonrası hafif sabitleme verniği uygulayın
• Yüksek nemli ortamlarda koruyucu kaplama kullanın

Paket İçeriği

• 50K Trimpot 3296 W503 Dik Çok Turlu
