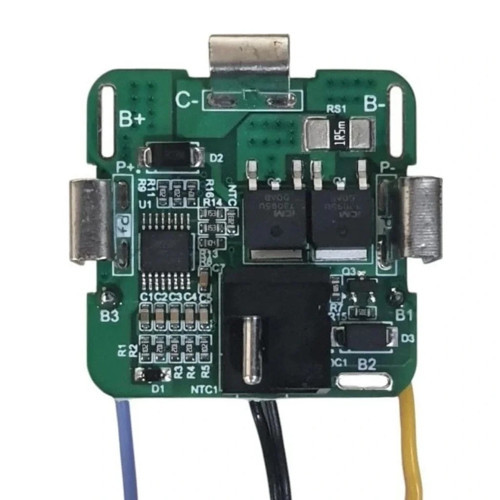

4 hücreli (4S) yapıdaki bu BMS devresi, dört adet 3.7V lityum iyon hücreyi (örneğin 18650 tipi) güvenli ve dengeli bir şekilde şarj etmek ve kullanmak amacıyla tasarlanmıştır. Özellikle şarjlı matkaplar, taşınabilir elektrikli aletler ve yüksek akım gerektiren uygulamalarda tercih edilir. Entegre edilen NTC (sıcaklık sensörü) sayesinde aşırı ısınma durumlarına karşı ek koruma sağlar.
Teknik Özellikler
| Şarj Voltajı | 16,8V |
| Tek Pil Şarj Voltajı | 3.8/4.25V |
| Sürekli Şarj Akımı | 8-20A |
| Yüksek Gerilim Koruması | 3.85-4.25V |
| Koruma Süresi (Yüksek Voltaj) | 1sn |
| Yüksek Şarj Koruma Gerilimi | 3.75-4.13V |
| Serbest Kalma Süresi (Yüksek Voltaj) | 1mS |
| Aşırı Deşarj Gerilimi | 2-2.8V |
| Aşırı Deşarj Koruma Süresi | 1sn |
| Düşük Voltaj Serbest Kalma Süresi | 2.5-3.0V |
| Düşük Voltaj Serbest Kalma Süresi | 100±20mS |
| Aşırı Akım Algılama Gerilimi | 0.1-0.4V |
| Yüksek Akım Koruması | 30±5A |
| Koruma Süresi (Yüksek Akım) | 1S |
| Kısa Devre Koruması | Evet |
| Kısa Devre Koruma Süresi | 250uS |
| Kısa Devre Serbest Kalma Süresi | 1S |
| Kısa Devre Algılama Gerilimi | 0.8V |
| Çalışma Durumu Akımı | 25uA (25°) |
| Bekleme Durumu Akımı | 6uA (25°) |
| Deşarj Ana Devresi İç Direnci | 30±5mΩ |
| Çalışma Sıcaklığı Aralığı | -40° ~ 85°C, RH≤75% |
| Koruma Sıcaklığı | -40° ~ 125°C, RH≤75% |
| Ürün Ölçüleri | 34x34x1,6 mm |
Anahtar Avantajlar
- Yüksek akım desteği: 4S sistemler için 20A sürekli akım sağlar.
- NTC sensörü: aşırı ısınma riskine karşı ek güvenlik sunar.
- Uyumlu kullanım: şarjlı matkaplar ve yüksek akım gerektiren elektrikli aletlerle uyumludur.
- Hücre dengeleme: pil ömrünü uzatan özellikler içerir.
- Kompakt tasarım: 34x34x1,6 mm ölçülerinde, kolay montaj ve entegre edilme imkanı sağlar.
Uygulama Alanları
- Şarjlı matkaplar ve el aletleri
- Elektrikli scooter ve bisiklet bataryaları
- Güneş enerjisi sistemleri
- Güçlü taşınabilir batarya paketleri
- DIY robotik ve endüstriyel projeler
1 Adet 44S 20A BMS 16.8V 18650 Lityum Pil Şarj Koruma Devresi (NTC'li)
