Voltaj 1N5377B-HT 5W 91V ±5% Zener Diyot

1N5377B-HT 5W 91V 5% Zener Diyot

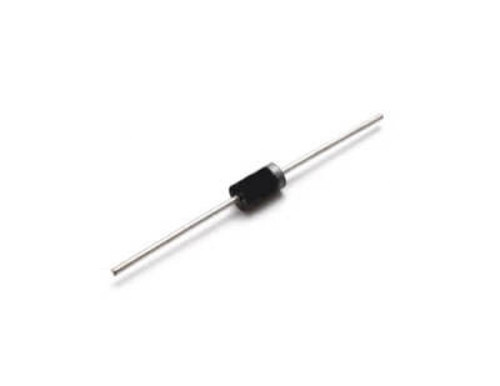

1N5377B-HT, yüksek güç kapasiteli bir zener diyottur. 5W güç değeri ve 91V zener voltajı ile, standart zener diyotlara göre daha yüksek güç gerektiren uygulamalar için tasarlanmıştır. DO-15 (Axial) paketinde sunulan bu yüksek gerilim zener diyot, %5 tolerans ile hassas voltaj regülasyonu sağlar.

Yüksek sıcaklık (HT) sürümü olan bu diyot, zorlu çalışma koşullarında bile güvenilir performans sunar. Endüstriyel ekipmanlar, yüksek gerilim besleme devreleri ve aşırı gerilim koruma uygulamaları için yüksek dayanıklılık sağlar.

Güç elektroniği ve endüstriyel kontrol uygulamalarında yaygın olarak kullanılan genel amaçlı diyotlara kıyasla daha yüksek voltaj ve güç kapasitesi sunan bu komponent, diğer elektronik komponentler ile birlikte, yüksek gerilimli güç kaynakları ve koruma devrelerinde sıklıkla kullanılmaktadır.

Teknik Özellikler

1N5377B-HT 5W 91V 5% Zener Diyot'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Zener Voltajı (Vz): 91.0V (±5% tolerans)
• Maksimum Güç Dağılımı: 5.0W
• Test Akımı (Izt): 25mA
• Maksimum Zener Empedansı (Zzt): 40Ω
• Maksimum Ters Akım (Ir): 5.0µA @ 60V
• Paket Tipi: DO-15 (Axial)
• Maksimum İleri Voltaj (Vf): 1.2V @ 200mA
• Çalışma Sıcaklığı Aralığı: -65°C ile +200°C arası
• Depolama Sıcaklığı Aralığı: -65°C ile +200°C arası
• Termal Direnç (Junction to Lead): 15°C/W
• Termal Direnç (Junction to Ambient): 35°C/W
• Maksimum Jonksiyon Sıcaklığı (Tj): 200°C
• Montaj Tipi: THT (Through-Hole Technology)
• Polarite İşareti: Katot bandı ile işaretli
• RoHS Uyumluluğu: Evet
• Halojensiz: Evet
• Sıcaklık Katsayısı: Yaklaşık 0.08%/°C
• Paket Boyutları: 7.5mm × 3.7mm (tipik)
• Bacak Uzunluğu: 28.5mm (tipik)
• Bacak Çapı: 0.8mm (tipik)
• Üretici: Vishay/Microsemi
• Eşdeğer Modeller: NTE5163A, 1N5377B
• Darbe Dayanımı: 750W (10ms darbe)

Kullanım Alanları

1N5377B-HT 5W 91V 5% Zener Diyot'un kullanılabileceği çeşitli alanlar ve proje örnekleri.

Yüksek Voltaj Uygulamaları

• Yüksek voltajlı güç kaynakları
• Aşırı gerilim koruma devreleri
• Yüksek voltaj referans devreleri
• Endüstriyel ekipman koruması
• Kademeli güç kaynağı izolasyonu

Endüstriyel Elektronik

• Motor sürücü devreleri
• Yüksek gerilimli sensör arabirimleri
• Güç faktörü düzeltme devreleri
• İndüksiyon ısıtma kontrolörleri
• Endüstriyel otomasyon ekipmanları

Güç Koruma Sistemleri

• Darbe koruma devreleri
• Geçici voltaj bastırma
• UPS ve jeneratör sistemleri
• Yıldırım koruma devreleri
• Güç izleme sistemleri

Avantajlar ve Özellikler

1N5377B-HT 5W 91V 5% Zener Diyot'un sağladığı avantajlar ve çözümler.

• Yüksek Güç Kapasitesi: 5W değeri ile güçlü koruma sağlama
• Yüksek Sıcaklık Dayanımı: 200°C'ye kadar çalışma imkanı
• Yüksek Gerilim Değeri: 91V ile endüstriyel uygulamalar için uygunluk
• Hassas Tolerans: %5 değeri ile güvenilir voltaj regülasyonu
• Güçlü Darbe Dayanımı: 750W tepe güç kapasitesi ile geçici darbelere karşı koruma
• DO-15 Paketi: Kolay montaj ve yüksek ısı dağıtımı
• Düşük Termal Direnç: Verimli soğutma ve termal yönetim
• Geniş Çalışma Sıcaklığı: -65°C ile +200°C arası güvenilir çalışma
• Uzun Ömür: Zorlu koşullarda dayanıklılık ve güvenilirlik
• Endüstriyel Standart: Yaygın uygulama ve kolay temin edilebilirlik

Montaj ve Kullanım

1N5377B-HT 5W 91V 5% Zener Diyot'un montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• Polarite Kontrolü: Katot bandının doğru yönde olduğundan emin olun
• Isı Yönetimi: Yüksek güçlerde soğutucu veya geniş bakır alanları kullanın
• Lehimleme Parametreleri: 260°C maksimum, 10 saniyeden az
• Yüksek Voltaj İzolasyonu: Komşu pinler ve devrelere yeterli mesafe bırakın
• Mekanik Destek: Uzun bacaklar mekanik stres oluşturabilir, destek sağlayın

Temel kullanım devreleri:

• Şönt Regülatör: Seri direnç + zener yapısı ile voltaj regülasyonu
• Aşırı Gerilim Koruması: Korunacak devreye paralel bağlantı
• Voltaj Referansı: Yüksek gerilimli diferansiyel amplifikatörler için
• Gerilim Sınırlayıcı: Yüksek voltaj güç kaynaklarında çıkış limitlemesi
• Kaskad Düzeneği: Daha yüksek voltaj değerleri için seri bağlantı

Sorun Giderme ve İpuçları

1N5377B-HT 5W 91V 5% Zener Diyot kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Daha büyük soğutucu veya daha düşük çalışma akımı kullanın
• Kararsız Voltaj: Seri direncin uygun güç değerine sahip olduğunu kontrol edin
• Yetersiz Regülasyon: Minimum zener akımının (5mA) sağlandığından emin olun
• Diyot Arızası: Gerilim sıçramalarına karşı TVS diyot veya varistör ekleyin
• Yüksek Empedans: Daha düşük empedans için çalışma akımını artırın

Tasarım İpuçları

• Kademeli koruma için TVS diyot ve varistörlerle kombinasyon yapın
• Endüktif yükler için zener ile paralel snubber devresi ekleyin
• Güç faktörünü iyileştirmek için yüksek gerilimli PFC devrelerinde kullanılabilir
• Daha stabil referans voltajı için sıcaklık kompanzasyonu ekleyin
• Daha yüksek güç gereksinimlerinde, çoklu diyotları paralel bağlamak yerine daha yüksek güçlü tek diyot kullanın
• Aşırı güç tüketiminden kaçınmak için voltaj ve akım koşullarını düzenli olarak kontrol edin

Paket İçeriği

• 1N5377B-HT 5W 91V 5% Zener Diyot

İlgili Ürün Kategorilerimiz

{ "@context": "https://schema.org", "@type": "FAQPage", "mainEntity": [ { "@type": "Question", "name": "5W güç değeri ne kadarlık bir akıma denk gelir?", "acceptedAnswer": { "@type": "Answer", "text": "91V için P = Vz × Iz formülüne göre, maksimum sürekli akım 5W / 91V = 55mA civarındadır." } }, { "@type": "Question", "name": "91V zener diyot hangi uygulamalar için idealdir?", "acceptedAnswer": { "@type": "Answer", "text": "Şebeke doğrultulmuş DC devreler, motorlu kontrol sistemleri, yüksek voltajlı sensör arabirimleri, endüstriyel ekipman koruma ve referans uygulamaları için idealdir." } }, { "@type": "Question", "name": "HT (yüksek sıcaklık) sürümünün avantajı nedir?", "acceptedAnswer": { "@type": "Answer", "text": "200°C'ye kadar çalışabilme özelliği sağlar. Motor kontrol sistemleri, endüstriyel fırınlar, otomotiv ve yüksek ısı ortamındaki uygulamalar için uygundur." } }, { "@type": "Question", "name": "Seri direnç değeri nasıl hesaplanır?", "acceptedAnswer": { "@type": "Answer", "text": "R = (Vs - Vz) / Iz formülü kullanılır. 120V kaynaktan 25mA için R = (120 - 91) / 0.025 = 1160?." } }, { "@type": "Question", "name": "Soğutucu ne zaman gereklidir?", "acceptedAnswer": { "@type": "Answer", "text": "Sürekli 2W üzeri güç tüketiminde veya 50°C üzeri ortam sıcaklığında soğutucu plaka kullanılması önerilir." } }, { "@type": "Question", "name": "Endüktif devrelerde nasıl kullanılmalıdır?", "acceptedAnswer": { "@type": "Answer", "text": "Endüktif geri tepmelere karşı RC snubber devresi eklenmelidir. Zener kapasitesi, endüktif deşarj enerji seviyesini aşmamalıdır." } }, { "@type": "Question", "name": "Daha yüksek voltaj değerleri için nasıl kullanılır?", "acceptedAnswer": { "@type": "Answer", "text": "Zener diyotlar seri bağlanarak daha yüksek kırılma voltajları elde edilebilir. Her diyot için paralel şönt direnç eklemek yük dengelemesi sağlar." } }, { "@type": "Question", "name": "91V zener, 120V AC şebekede koruma sağlar mı?", "acceptedAnswer": { "@type": "Answer", "text": "Doğrudan 120V AC şebeke için yeterli değildir. 120V AC, doğrultulduğunda 170V DC'ye ulaşır; daha yüksek voltajlı zener veya seri bağlantı gereklidir." } } ] } Ürün Hakkında Sıkça Sorulan Sorular
