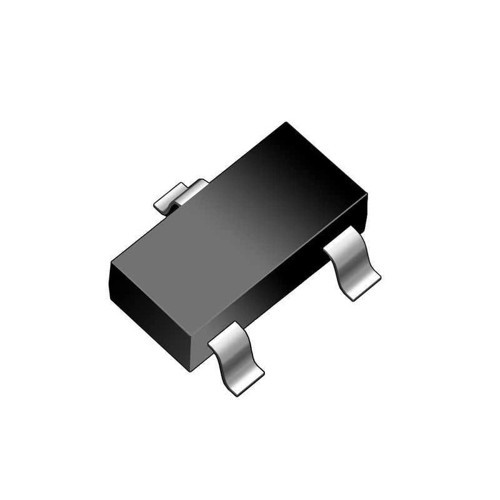

12V 350mW SOT23 Zener Diyot

12V 350mW SOT23 Zener Diyot, elektronik devrelerde voltaj regulasyonu ve aşırı gerilim koruması sağlayan kompakt bir yarı iletken komponenttir. 12V zener voltajı ve 350mW güç derecelendirmesi ile, çeşitli elektronik sistemlerde sabit referans voltajı oluşturma ve hassas devreleri koruma gibi uygulamalarda üstün performans sunar.

SOT23 minyatür yapıda SMD paketi ile alan kısıtlı PCB tasarımlarına uygun olan bu diyot, özellikle 5V/9V sistemlerin korunması, 12V voltaj referansı ve otomotiv elektronik devrelerinde güvenilir çalışma sağlar.

Elektronik projelerde yaygın olarak kullanılan SMD zener diyot, diğer elektronik komponentler ile birlikte kullanıldığında, devrelerin hassas kısımlarında kararlı voltaj referansı sağlayarak elektronik sistemlerinizin güvenilir çalışmasını garanti eder.

Teknik Özellikler

12V 350mW SOT23 Zener Diyot'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Zener Voltajı (Vz): 12V (±5% tolerans)
• Maksimum Güç Dağılımı: 350.0 mW
• Paket Tipi: SOT23 (Small-Outline Transistor)
• Montaj Tipi: SMD (Surface Mount Device)
• Zener Test Akımı (Izt): Yaklaşık 5mA
• Maksimum Zener Akımı (Izm): Yaklaşık 29.2mA
• Maksimum İleri Voltaj Düşümü (Vf): 0.9V @ 10mA (tipik)
• Çalışma Sıcaklığı: -55°C ile +150°C arası
• Depolama Sıcaklığı: -65°C ile +150°C arası
• Termal Direnç (Rth): Yaklaşık 357°C/W (tipik)
• Dinamik Direnç (Zzt): 30Ω @ 5mA (tipik)
• Sıcaklık Katsayısı: Yaklaşık ±0.07%/°C
• Pin Sayısı: 3 (Sadece 2 pin aktif kullanımdadır)
• Paket Boyutları: 2.92mm x 1.30mm x 1.12mm (tipik)
• Ters Yön Sızıntı Akımı (Ir): < 5µA @ Vr = 8V
• RoHS Uyumluluğu: Evet
• Malzeme: Silikon yarıiletken
• Paket İşaretlemesi: Genellikle "C2" veya diyot kodu
• ESD Hassasiyeti: Sınıf 1 (250V HBM)
• Nem Hassasiyeti Seviyesi (MSL): 1 (Sınırsız)

Kullanım Alanları

12V 350mW SOT23 Zener Diyot'un kullanılabileceği çeşitli alanlar ve proje örnekleri.

Voltaj Regulasyonu ve Referans

• 12V şönt regülatör devreleri
• Sabit voltaj referans kaynakları
• Komparatör eşik değerleri
• Opamp besleme voltaj limitleri
• ADC/DAC referans voltajları

Koruma ve Endüstriyel Uygulamalar

• 5V/9V sistem aşırı voltaj koruması
• MOSFET/IGBT gate koruma
• Endüstriyel sensör devreleri
• Röle sürücü koruması
• Sinyal hattı sınırlayıcı

Otomotiv ve LED Uygulamaları

• Araç 12V sistemleri
• LED akım sınırlayıcı devreler
• Araç sensör devreleri
• Otomotiv kontrol üniteleri
• Aydınlatma kontrol sistemleri

Avantajlar ve Özellikler

12V 350mW SOT23 Zener Diyot'un sağladığı avantajlar ve çözümler.

• Standart 12V Değeri: Yaygın kullanılan voltaj seviyesine uygunluk
• Kompakt SOT23 Paketi: Minimum PCB alanı kullanımı
• Yeterli Güç Kapasitesi: 350mW değeri ile çeşitli uygulamalara uyumlu
• Düşük Tolerans: ±5% değeri ile hassas referans sağlama
• Geniş Çalışma Sıcaklığı: -55°C ile +150°C arası güvenilir çalışma
• Otomotiv Uyumluluk: 12V akü sistemlerine doğrudan uygunluk
• Düşük Dinamik Direnç: 30Ω değeri ile kararlı voltaj çıkışı
• SMD Üretim Uyumluluğu: Modern PCB üretim süreçlerine uygunluk
• Uzun Ömür: Silikon yarıiletken teknolojisi ile dayanıklılık
• Düşük Sızıntı Akımı: Minimum güç kaybı ve düşük ısınma

Montaj ve Kullanım

12V 350mW SOT23 Zener Diyot'un montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• Polarite: Katot ve anot bacaklarını doğru yönde lehimleyin
• PCB Tasarımı: SOT23 paketi için standart PAD düzeni kullanın
• Lehimleme: Reflow veya düşük sıcaklıklı hassas havya kullanın
• ESD Önlemleri: Statik elektriğe karşı koruyucu önlemler alın
• Isı Yönetimi: Sürekli çalışmada termal özellikleri dikkate alın

Kullanım önerileri:

• Voltaj Referansı: En kararlı çalışma için 5-10mA akım ile besleyin
• Koruma Devresi: Korunacak bileşenle paralel bağlayın
• Akım Sınırlaması: Her zaman uygun seri direnç kullanın
• Gürültü Bastırma: Kapasitör ile filtreleme yapın
• LED Sürücü: Akım sınırlayıcı dirençle birlikte kullanın

Sorun Giderme ve İpuçları

12V 350mW SOT23 Zener Diyot kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Voltaj: Sabit akım kaynağı kullanın veya bypass kapasitörü ekleyin
• Yetersiz Koruma: Darbe enerjisini hesaba katın, gerekirse TVS diyot ekleyin
• Aşırı Isınma: Seri direnci artırın veya daha büyük güç kapasiteli zener kullanın
• Voltaj Sapması: Sıcaklık katsayısını dikkate alarak dengeleme devresi ekleyin
• Düşük Yük Kapasitesi: Transistörlü şönt regülatör kullanarak güçlendirin

Tasarım İpuçları

• 12V araç sistemlerinde geçici darbelere karşı TVS diyot ile beraber kullanın
• Daha yüksek akımlı uygulamalar için zener + NPN/PNP transistör kombinasyonu tasarlayın
• MOSFET gate korumasında zener + direnç kombinasyonunu optimize edin
• RC filtre ile birlikte kullanarak daha temiz referans voltajı elde edin
• Batarya seviye dedektörü olarak komparatör referans kaynağı şeklinde kullanın
• Sıcaklık değişimlerinin voltaj üzerindeki etkisini göz önünde bulundurun

Paket İçeriği

• 12V 350mW SOT23 Zener Diyot
