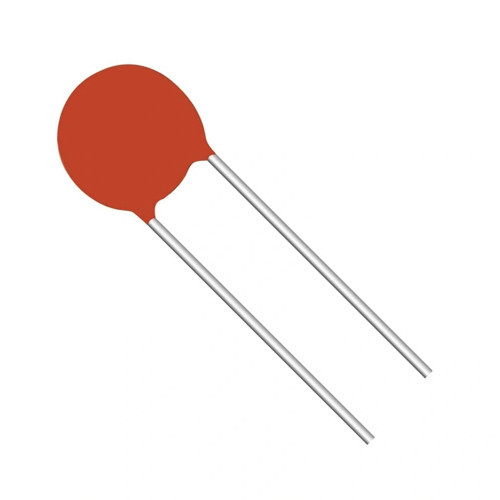

China 100pF 63V Seramik Mercimek Kondansatör 2.5mm

100pF 63V Seramik Mercimek Kondansatör 2.5mm

100pF 63V Seramik Mercimek Kondansatör 2.5mm, düşük-orta kapasitans değerine sahip, RF ve orta frekans devrelerinde kullanılabilen kaliteli bir kondansatördür. 2.5mm pin aralıklı tasarımı ile PCB kartlara kolay montaj sağlayan bu disk tipi kondansatör, iyi frekans karakteristiği ve kararlı çalışma özellikleri sunar.

Seramik dielektrik malzeme ile üretilen bu mercimek kondansatör, RF kuplaj, DC bloklama, filtre devreleri ve rezonans uygulamalarında mükemmel performans göstererek, RF ve analog devrelerde ideal çözümler sağlar.

100pF değeri ile bu kondansatör, diğer elektronik komponentler ile uyum içinde çalışarak, çeşitli RF ve analog devreler için kondansatör ihtiyaçlarını karşılar.

Teknik Özellikler

100pF 63V Seramik Mercimek Kondansatör 2.5mm'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Kapasitans Değeri: 100.pF (pikofarad)
• Voltaj Değeri: 63V DC
• Tolerans: ±10%
• Dielektrik Malzeme: Seramik (NP0/C0G veya X7R)
• Çalışma Sıcaklığı: -55°C ile +125°C arası
• Sıcaklık Katsayısı: ±30ppm/°C (NP0) veya ±15% (X7R)
• Kayıp Faktörü (DF): 10GΩ
• Fiziksel Yapı: Disk (Mercimek) şekli
• Pin Aralığı: 2.5mm
• Çap: 4.5mm (yaklaşık)
• Kalınlık: 2.5mm (yaklaşık)
• Pin Malzemesi: Kalay kaplı bakır
• Montaj Tipi: Through-hole
• Paketleme: Bulk
• Rezonans Frekansı: >400MHz
• Q Faktörü: >500 @ 1MHz
• RoHS Uyumluluğu: Evet
• Kullanım Alanı: RF ve orta frekans devreleri
• Karakteristik: NP0/C0G veya X7R (model tipine göre)

Kullanım Alanları

100pF 63V Seramik Mercimek Kondansatör 2.5mm'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

RF ve Orta Frekans Devreleri

• DC bloklama uygulamaları
• Kuplaj devreleri
• RF filtreler
• Tank (LC) devreleri
• AM/FM radyo devreleri

Sinyal İşleme

• RC filtreleme
• Zamanlayıcı devreleri
• Osilatör devreleri
• Faz kaydırma devreleri
• Sinyal koşullandırma

Genel Elektronik Uygulamalar

• Gürültü bastırma
• Hassas zamanlama
• Rezonans devreleri
• Mikroişlemci destek devreleri
• RF kuplaj

Avantajlar ve Özellikler

100pF 63V Seramik Mercimek Kondansatör 2.5mm'nin sağladığı avantajlar ve çözümler.

• İdeal Kapasitans Değeri: 100pF ile geniş kullanım alanı
• Güvenilir Çalışma Voltajı: 63V DC ile güvenli kullanım
• İyi Frekans Karakteristiği: RF uygulamaları için düşük kayıplar
• Sıcaklık Kararlılığı: NP0/C0G versiyonu ile yüksek stabilite
• Kompakt Boyut: PCB'de az yer kaplayan disk tasarımı
• Standart Pin Aralığı: 2.5mm ile kolay montaj
• Düşük Parazitik Endüktans: Mercimek şekli sayesinde
• İyi Q Faktörü: >500 değeri ile verimli devre tasarımı
• Geniş Sıcaklık Aralığı: -55°C ile +125°C arası çalışma
• Uzun Ömür: Seramik yapı ile uzun süreli dayanıklılık

Montaj ve Kullanım

100pF 63V Seramik Mercimek Kondansatör 2.5mm'nin PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• Pin Delik Çapı: 0.8-1.0mm delik çapı önerilir
• PCB Yerleşimi: RF devrelerde sinyal yoluna yakın
• Lehimleme: Manuel lehimleme veya dalga lehimleme teknikleri
• Lead Uzunluğu: RF uygulamalarda kısa tutun
• Komponent Yerleşimi: Yüksek sıcaklık kaynaklarından uzak tutun
• Topraklama: RF uygulamalarda iyi toprak bağlantısı önemlidir

Devre Tasarım İpuçları:

• DC Bloklama: 100pF ile 15kHz ve üstü sinyalleri geçirir
• RC Filtre: 10kΩ direnç ile yaklaşık 160kHz kesim frekansı
• LC Tank: 1μH indüktör ile yaklaşık 16MHz rezonans frekansı
• RF Kuplaj: VHF sistemlerde sinyaller için ideal değer
• Parazitik Etkiler: Yüksek frekanslarda lead endüktansını hesaba katın

Sorun Giderme ve İpuçları

100pF 63V Seramik Mercimek Kondansatör 2.5mm kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Frekans Kayması: NP0/C0G versiyonu kullanarak sıcaklık etkisini minimize edin
• RF Performans Sorunları: Lead uzunluğunu kısaltın ve PCB tasarımını iyileştirin
• Rezonans Sorunları: Kondansatörün rezonans frekansını hesaba katın
• Parazitik Etkiler: PCB yolları ve lead endüktansını dikkate alın
• Mekanik Hassasiyet: Seramik yapı kırılgan olabilir, dikkatli montaj yapın

Verimli Kullanım İpuçları

• RF kuplaj uygulamalarında empedans uyumunu doğru sağlayın
• DC bloklama için sinyal frekansına göre uygunluğunu kontrol edin
• LC devrelerde indüktör değerini doğru seçin
• Yüksek frekanslı uygulamalarda PCB tasarımı kritiktir
• Çoklu filtre tasarımları için farklı değerlerle kombinasyon yapılabilir

Paket İçeriği

• 100pF 63V Seramik Mercimek Kondansatör 2.5mm
