Voltaj IC-162D Mini Paletli Micro Switch 90°

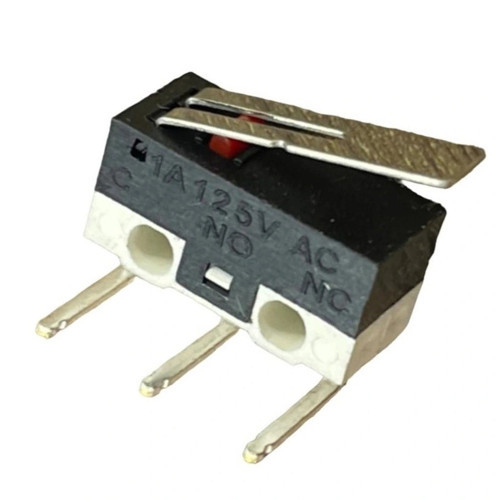

IC-162D Mini Paletli Micro Switch 90°

IC-162D, mini paletli bir mikro anahtardır ve genellikle 90 derecelik bir açıyla monte edilir. Elektronik cihazlarda kullanılan bu mikro anahtarlar, bir devrenin açılmasını veya kapanmasını sağlamak için küçük bir kuvvet uygulandığında kullanılır. Paletli tasarımı, anahtarın daha düşük bir itme kuvvetiyle çalışmasını sağlar ve genellikle 90 derecelik bir açıyla monte edilmiştir.

Elektronik projeleriniz ve mekanik uygulamalarınız için hassas, uzun ömürlü ve 90° açılı paletli bir micro switch arıyorsanız, IC-162D Mini Paletli Micro Switch tam ihtiyacınıza cevap verecektir. Bu kompakt ve dayanıklı switch, 90 derecelik palet tasarımı sayesinde yandan tetiklenmeye uygun olup, limit switch uygulamaları için idealdir.

Yüksek kaliteli malzemelerden üretilen bu micro switch, endüstriyel kontrol sistemleri, robotik projeler, 3D yazıcılar ve çeşitli mekanik sistemlerde sınır algılama amacıyla güvenle kullanılabilir. Ekonomik fiyatıyla yüksek performans sunan bu ürün, projelerinizde uzun süreli güvenilirlik sağlar.

Teknik Özellikler

• Model: IC-162D
• Tip: Mini Paletli Micro Switch
• Palet Açısı: 90°
• Gövde Malzemesi: Plastik
• Palet Malzemesi: Metal
• Kontak Tipi: SPDT (Tek Kutuplu Çift Yönlü)
• Terminal Sayısı: 3 Pin
• Kontak Yapısı: 1 NO (Normalde Açık), 1 NC (Normalde Kapalı)
• Tetikleme Mekanizması: 90° Paletli Mekanik Tetikleme
• Renk: Siyah/Mavi (Gövde), Metal (Palet)
• Gövde Boyutları: Yaklaşık 20mm x 6mm x 10mm
• Palet Uzunluğu: Yaklaşık 15-20mm
• Çalışma Voltajı: DC 12V
• Çalışma Akımı: 5A
• Kontak Direnci: ≤ 30mΩ
• Yalıtım Direnci: ≥ 100MΩ
• Kullanım Ömrü: >100,000 tetikleme
• Tetikleme Kuvveti: 25-50g
• Çalışma Sıcaklığı: -20°C ila +70°C

Kullanım Avantajları

• 90° Paletli Tasarım: Yandan tetikleme için ideal yapı.
• Düşük Tetikleme Kuvveti: Hassas sistemlerde güvenilir çalışma.
• Kompakt Boyutlar: Sınırlı alanlarda kullanım kolaylığı.
• Uzun Mekanik Ömür: 100,000+ tetikleme dayanıklılığı.
• Kolay Montaj: Standart delik ölçüleriyle basit kurulum.
• SPDT Yapısı: Çok yönlü bağlantı seçenekleri.
• Yüksek Akım Kapasitesi: 5A ile çeşitli yükleri doğrudan kontrol.
• Metal Palet: Dayanıklı ve esnek tetikleme elemanı.
• Belirgin Geri Bildirim: Net tıklama hissi ve ses.
• Geniş Çalışma Sıcaklık Aralığı: Farklı ortamlarda güvenli kullanım.

İdeal Kullanım Alanları

• Limit Switch Uygulamaları: Hareket limiti algılama ve durdurma
• 3D Yazıcılar: Eksen kalibrasyonu ve limit algılama
• CNC Makineleri: Konum kontrolü ve güvenlik durdurma
• Robotik Projeler: Kenar ve engel tespiti
• Otomatik Kapılar: Pozisyon algılama ve kontrol
• Endüstriyel Ekipmanlar: Güvenlik durdurma ve konum algılama
• DIY Arduino Projeleri: Robot kolları ve hareketli mekanizmalar
• Elektronik Kilit Sistemleri: Konum ve durum algılama
• Oyun Makineleri: Mekanik tetikleme sistemleri
• Ev Otomasyonu: Kapı, pencere ve mekanik sistem durumu algılama

Montaj ve Kullanım İpuçları

90° Paletli Micro Switch Avantajı

90° açılı palet tasarımı, standart micro switchlerin sağlayamadığı bir yönden tetikleme imkanı sunar. Bu tasarım, hareket yönü kısıtlı olan mekanizmalarda veya yandan aktivasyon gerektiren uygulamalarda büyük avantaj sağlar.

Paletin 90° açısı, tetikleme yüzeyinin yönünü değiştirerek farklı montaj pozisyonlarına uyum sağlar. Bu sayede dar alanlarda veya karmaşık geometrilerde bile uygun yerleşim imkanı bulabilirsiniz. Ayrıca, bu tasarım sayesinde hareketli mekanizmaların kenardan geçerek switchi tetiklemesi mümkün olur.

Terminal Bağlantıları

IC-162D Micro Switch, 3 terminal ile SPDT (Tek Kutuplu Çift Yönlü) bağlantı sunar. Doğru bağlantı için terminal fonksiyonlarını anlamak önemlidir.

• COM (Common/Ortak): Ana bağlantı terminali, devrenin giriş noktası.
• NO (Normally Open): Palet basılı değilken COM ile bağlantısı kesik olan terminal.
• NC (Normally Closed): Palet basılı değilken COM ile bağlantılı olan terminal.

Palet aktif edilmediğinde COM-NC arasında iletim varken, aktif edildiğinde COM-NO arasında iletim olur. Bu çift yönlü kontak yapısı, hem normalde açık hem normalde kapalı devre kontrolü sağlar.

Paket İçeriği

• 1 x IC-162D Mini Paletli Micro Switch 90°
