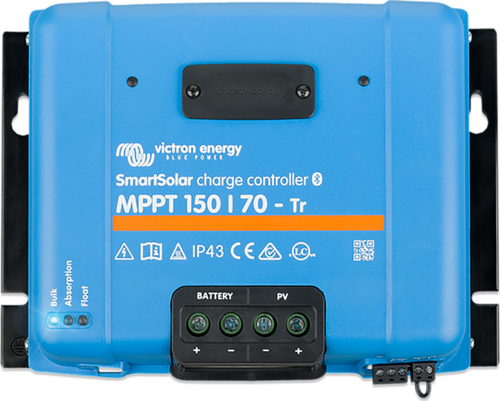

Victron SmartSolar 150/70 70A MPPT Solar Şarj Cihazı (Dahili Bluetooth)





Victron Smartsolar MPPT:
Solar şarj cihazı, güneş panellerinizden enerji toplar ve onu pillerinizde depolar. En yeni, en hızlı teknolojiyi kullanan SmartSolar, bu enerji hasadını en üst düzeye çıkarır ve mümkün olan en kısa sürede tam şarj olması için onu akıllıca yönlendirir. SmartSolar pil sağlığını koruyarak ömrünü uzatır.
PWM ve MPPT şarj kontrol cihazları, pilleri güneş enerjisiyle şarj etmek için yaygın olarak kullanılmaktadır. PWM denetleyicisi özünde bir güneş dizisini aküye bağlayan bir anahtardır. Sonuç, dizinin voltajının pilin voltajına yakın bir yere çekilmesidir. MPPT denetleyicisi daha karmaşıktır (ve daha pahalıdır): güneş dizisinden maksimum gücü toplamak için giriş voltajını ayarlayacak ve ardından bu gücü, pil artı yükün değişen voltaj gereksinimini karşılayacak şekilde dönüştürecektir. Böylece, örneğin MPPT şarj kontrol cihazının bir tarafında 12 voltluk bir pil ve diğer tarafında 36 volt üretmek için seri olarak bağlanmış paneller olabilecek şekilde dizi ve akü voltajlarını esasen ayırır.
MPPT'nin soğuk ve ılıman bir iklimde PWM'den daha iyi performans göstereceği genel olarak kabul edilirken, her iki kontrol cihazı da subtropikal ila tropikal bir iklimde yaklaşık olarak aynı performansı gösterecektir. Bir MPPT denetleyicisi, temel bir denetleyici işlevini yerine getirmenin yanı sıra, çok az güç kaybıyla dizinin gerilimini pillerin gerektirdiği gerilime dönüştüren bir DC'den DC'ye gerilim dönüştürücü içerir.
Bir MPPT denetleyicisi, pil artı yükün değişen voltaj gereksinimlerini karşılarken diziden Maksimum Güç Noktasına yakın güç toplamaya çalışır. Böylece, dizi ve akü voltajlarını temel olarak ayırır, böylece MPPT şarj kontrol cihazının bir tarafında 12 voltluk bir akü ve diğer tarafında 36 volt üretmek için seri olarak bağlanmış iki adet 12 V panel olabilir. Bu nedenle, bir MPPT denetleyicisi, pil voltajından önemli ölçüde daha yüksek bir nominal gerilime sahip bir PV dizisine bağlanırsa, çok yüksek hücre sıcaklıklarında veya bir PWM denetleyicisinin pek yardımcı olmayacağı düşük ışınım koşullarında bile şarj akımı sağlayacaktır.
Dizi boyutu arttıkça, hem kablo kesit alanı hem de kablo uzunluğu artacaktır. Seri olarak daha fazla panel bağlama ve böylece akımı azaltma seçeneği, dizi gücü birkaç yüz Watt'ı (12 V pil) veya birkaç 100 Watt'ı (24 V veya 48 V pil) aştığı anda bir MPPT denetleyicisi kurmak için zorlayıcı bir nedendir. )

Özellikler:
Bluetooth Smart yerleşik: donanım kilidi gerekmez -  Apple ve Android akıllı telefonlar, tabletler veya diğer cihazları kullanarak denetleyiciyi kurmak, izlemek ve güncellemek için kablosuz çözüm.
VE.Direct-  Color Control GX'e, diğer GX ürünlerine, PC'ye veya diğer cihazlara kablolu veri bağlantısı için
Ultra Hızlı Maksimum Güç Noktası Takibi (MPPT) -  Özellikle bulutlu bir gökyüzü durumunda, ışık yoğunluğu sürekli değişirken, ultra hızlı bir MPPT kontrol cihazı, enerji hasadını PWM şarj kontrol cihazlarına kıyasla %30'a kadar ve Daha yavaş MPPT denetleyicilerine kıyasla %10.
Kısmi gölgeleme koşullarında Gelişmiş Maksimum Güç Noktası Tespiti -  Kısmi gölgeleme meydana gelirse, güç-voltaj eğrisinde iki veya daha fazla maksimum güç noktası bulunabilir. Geleneksel MPPT'ler, optimum MPP olmayabilen yerel bir MPP'ye kilitlenme eğilimindedir. Yenilikçi BlueSolar algoritması, optimum MPP'ye kilitlenerek enerji hasadını her zaman en üst düzeye çıkaracaktır.
Olağanüstü dönüşüm verimliliği -  Soğutma fanı yok. Maksimum verimlilik %98'i aşıyor.
Esnek şarj algoritması -  Tamamen programlanabilir şarj algoritması (web sitemizdeki yazılım sayfasına bakın) ve bir döner anahtarla seçilebilen önceden programlanmış sekiz algoritma (ayrıntılar için kılavuza bakın).
Programlama, gerçek zamanlı veri ve geçmiş görüntüleme seçenekleri-  Modern Apple ve Android akıllı telefonlar, tabletler, macbook'lar ve diğer cihazlar: ekran görüntüleri için VE.Direct Bluetooth Smart program kilidine ve MPPT uygulama keşif sayfasına bakın.
Programlanabilir röle-  Bir alarmda veya diğer olaylarda açacak şekilde programlanabilir (akıllı telefon ile).
İsteğe bağlı: takılabilir LCD ekran -  Kontrolörün önündeki fişi koruyan lastik contayı çıkarmanız ve ekranı takmanız yeterlidir.
Uzaktan açma-kapama-  Örneğin bir VE.BUS BMS'ye bağlanmak için.
Kapsamlı elektronik koruma -  Aşırı sıcaklık koruması ve sıcaklık yüksek olduğunda gücün azalması. PV kısa devre ve PV ters polarite koruması. PV ters akım koruması.



SmartSolar Şarj Kontrol Cihazı 150/45 150/60 150/70 150/85 150/100 Batarya voltajı 12 / 24 / 48V Otomatik Seçim (36V'u seçmek için yazılım aracı gerekir) Nominal  şarj  akımı 45A 60A 70A 85A 100A Nominal PV gücü,  12V  1a,b) 650W 860W 1000W 1200W 1450W Nominal PV gücü,  24V  1a,b) 1300W 1720W 2000W 2400W 2900W Nominal PV gücü, 36V 1a,b) 1950W 2580W 3000W 3600W 4350W Nominal PV gücü, 48V 1a,b) 2600W 3440W 4000W 4900W 5800W Maks. PV kısa devre  akımı   2) 50A (  MC4  bağlantısı başına maks. 30A) 70A (MC4  bağlantısı başına maks. 30A) Maksimum  PV  açık  devre  gerilimi 150V  mutlak  maksimum  en soğuk  koşullar 145V başlatma ve maksimum çalışma Maksimum verimlilik 98% Öz tüketim 35mA @ 12V / 20mA @ 48V'den az Şarj gerilimi 'emilimi' Varsayılan ayar: 14,4 / 28,8 / 43,2 / 57,6V (ayarlanabilir: döner anahtar, ekran, VE.Direct veya Bluetooth) Şarj voltajı 'kayan' Varsayılan ayar: 13,8 / 27,6 / 41,4 / 55,2V (ayarlanabilir: döner anahtar, ekran, VE.Direct veya Bluetooth) Şarj voltajı 'eşitleme' Varsayılan ayar: 16,2V / 32,4V / 48,6V / 64,8V (ayarlanabilir) Şarj algoritması çok aşamalı uyarlamalı (sekiz önceden programlanmış algoritma) veya kullanıcı tanımlı algoritma Sıcaklık telafisi -16 mV / -32 mV / -64 mV / °C Koruma Pil ters polarite (sigorta, kullanıcı tarafından erişilemez) PV ters polarite / Çıkış kısa devresi / Aşırı sıcaklık Çalışma sıcaklığı -30 ila +60°C (40°C'ye kadar tam nominal çıkış) Nem %95, yoğuşmasız Maksimum rakım 5000m (2000m'ye kadar tam nominal çıkış) çevresel durum Kapalı, koşulsuz Kirlilik derecesi PD3 Veri iletişim portu VE.Direct veya Bluetooth Uzaktan açma/kapama Evet (2 kutuplu konektör) programlanabilir röle DPST AC derecesi: 240VAC / 4A DC derecesi: 35VDC'ye kadar 4A, 60VDC'ye kadar 1A paralel çalışma Evet (senkronize değil) MUHAFAZA Renk Mavi (RAL 5012) PV terminalleri 3) 35 mm² / AWG2 (Tr modelleri) 35 mm² / AWG2 (Tr modelleri) İki çift MC4 konnektörü (MC4 modelleri) Üç çift MC4 konnektörü (MC4   modeller) Pil terminalleri 35mm² / AWG2 Koruma kategorisi IP43 (elektronik bileşenler), IP22 (bağlantı alanı) Ağırlık 3 kilo                   4,5kg Boyutlar (yxwxd) mm cinsinden Tr modelleri: 185 x 250 x 95 mm Tr modelleri: 216 x 295 x 103 MC4 modelleri: 215 x 250 x 95 mm MC4 modelleri: 246 x 295 x 103 STANDARTLAR Emniyet EN/IEC 62109-1, UL 1741, CSA C22.2 1a) Daha fazla PV gücü bağlanırsa, kontrolör giriş gücünü sınırlayacaktır. 1b) Kontrolörün başlaması için PV voltajının Vbat + 5V'u geçmesi gerekir. Bundan sonra minimum PV voltajı Vbat + 1V'dir.                                                                                     2) Daha yüksek kısa devre akımına sahip bir PV dizisi, denetleyiciye zarar verebilir. 3) MC4 modelleri: güneş panellerinin dizilerini paralel hale getirmek için birkaç ayırıcı çift gerekebilir
