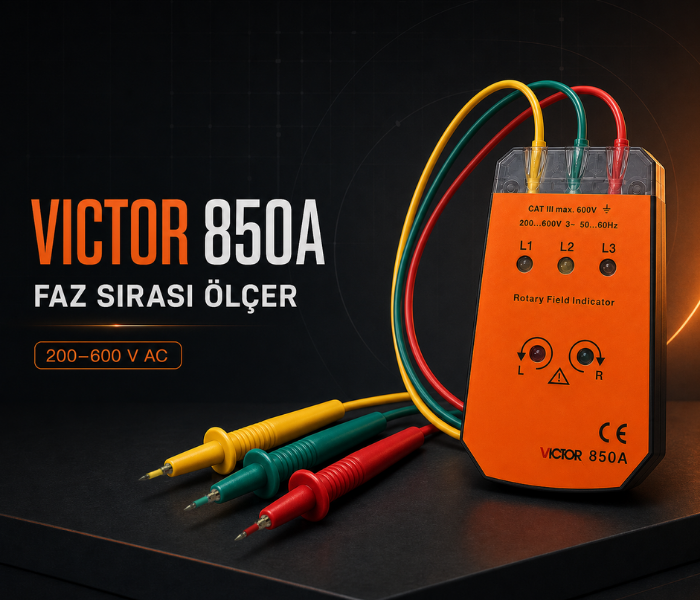

Victor 850A faz sırası ölçer, 200-600 V AC trifaze sistemlerde fazların doğru sıralanıp sıralanmadığını ve dönüş yönünü kontrol etmek için kullanılır. L1, L2 ve L3 göstergeleriyle fazların varlığını, L ve R göstergeleriyle faz yönünü belirtir. Elektrik panoları ile trifaze motor, pompa ve makinelerin bağlantı kontrollerinde hızlı ve pratik kullanım sağlar.

Victor 850A Faz Sırası Ölçer Özellikleri

- Victor 850A, trifaze elektrik sistemlerinde faz sırasını ve elektriksel dönüş yönünü kontrol etmek amacıyla kullanılan taşınabilir bir faz sırası ölçerdir.
- Cihaz, 200-600 V AC gerilim aralığındaki üç fazlı sistemlerde çalışır. Desteklediği frekans aralığı, ürünün üzerindeki etikete göre 50-60 Hz’dir.
- Üzerinde bulunan L1, L2 ve L3 LED’leri, üç fazın hatta bulunup bulunmadığını ayrı ayrı gösterir. Fazlardan biri eksik olduğunda ilgili gösterge yanmaz.
- L ve R göstergeleri, fazların elektriksel sıralamasına bağlı olarak dönüş yönünü belirtir. R göstergesi sağa veya saat yönündeki faz sırasını, L göstergesi ise sola veya saat yönünün tersindeki faz sırasını ifade eder.

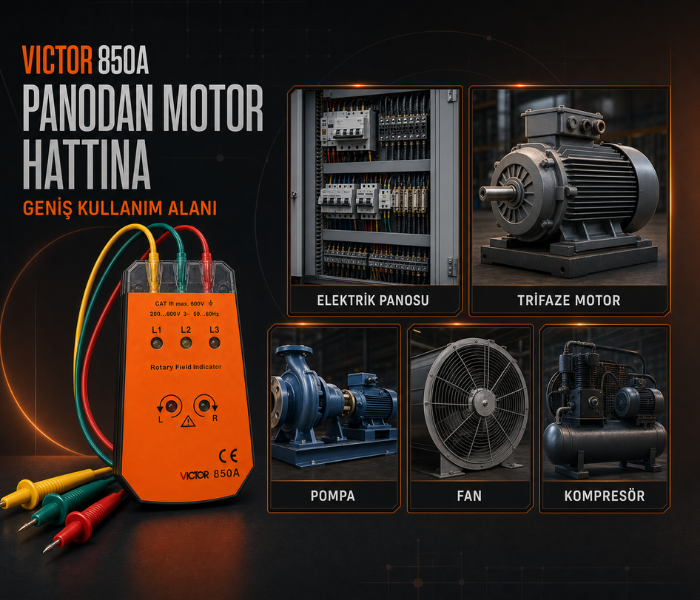

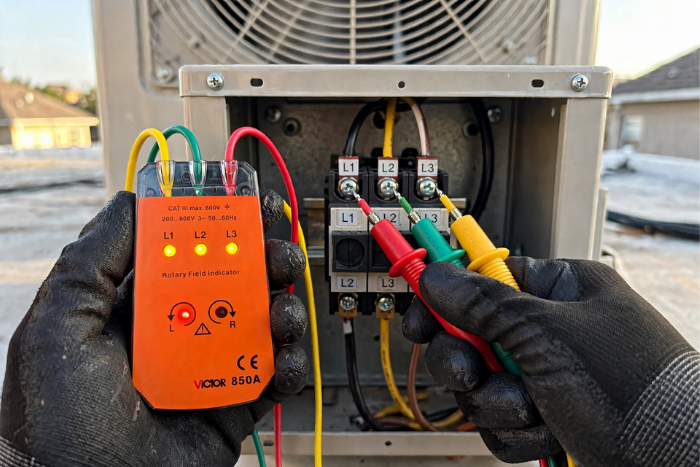

- Faz yönünün kontrol edilmesi; trifaze motor, pompa, fan, kompresör ve benzeri ekipmanların ters yönde çalışmasını önlemek açısından önemlidir.

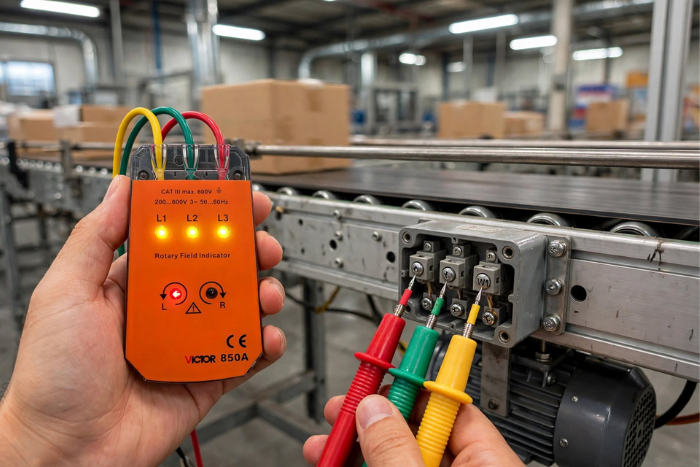

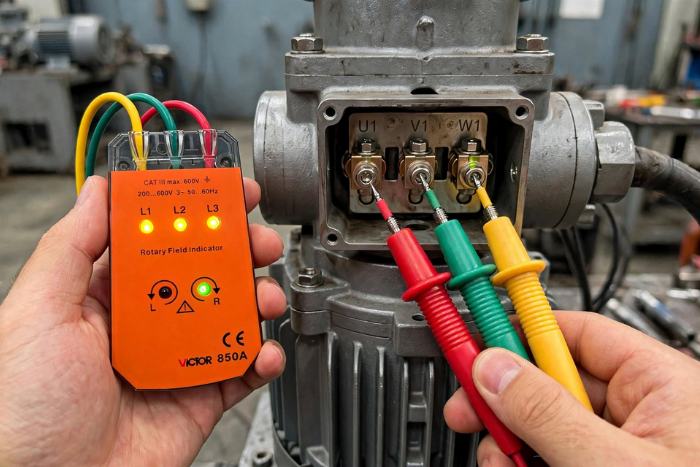

- Cihaz, motoru veya pompayı çalıştırmadan önce besleme hattındaki faz sırasının kontrol edilmesine yardımcı olur. Gösterilen yön, fazların bağlantı sırasına göre belirlenen elektriksel dönüş yönüdür.

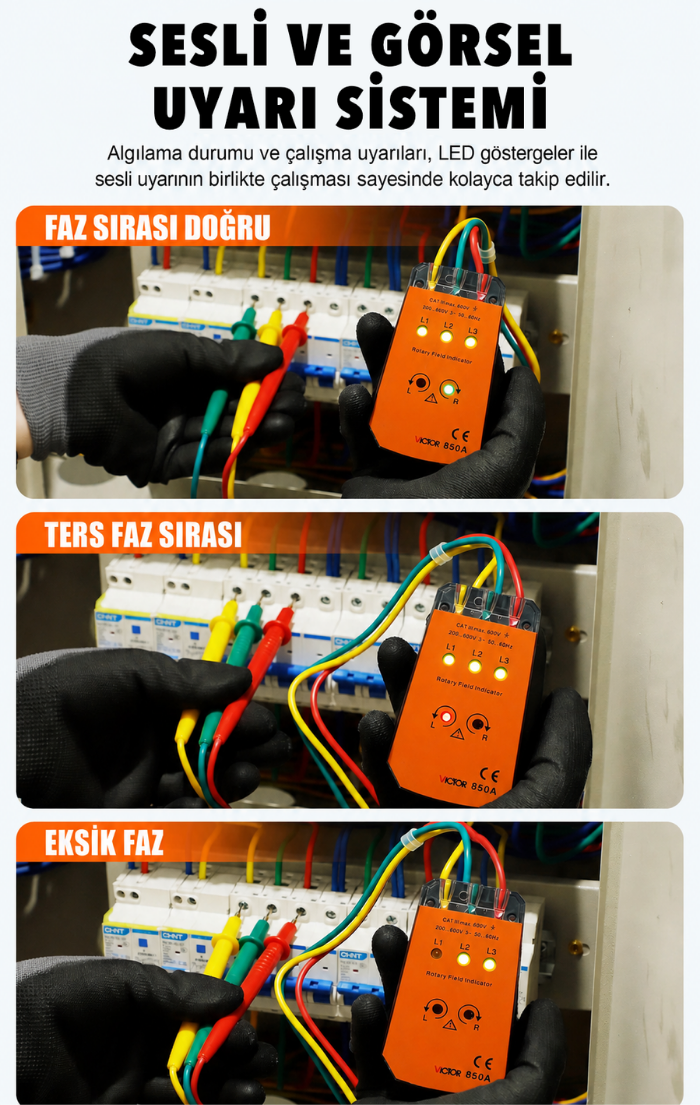

- Faz sırası ve eksik faz durumları, LED göstergelerin yanı sıra sesli uyarılarla da bildirilir. Böylece sonuçlar görsel ve sesli olarak takip edilebilir.

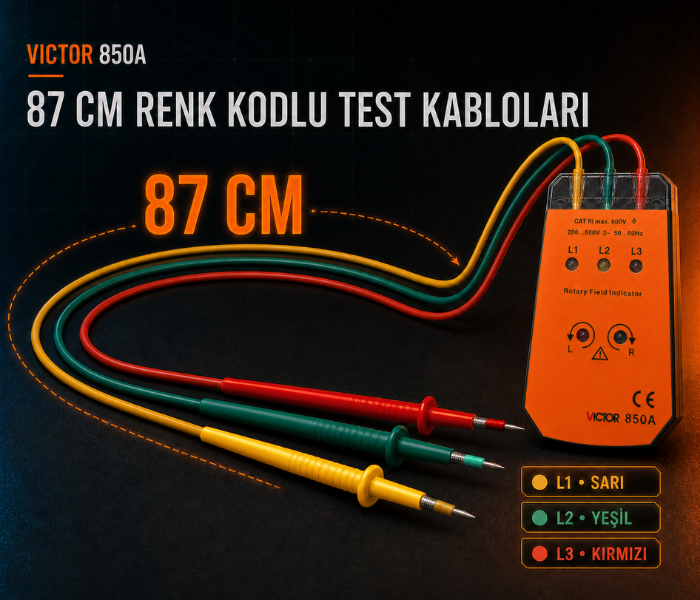

- Üç adet sabit bağlantı kablosu; sarı L1, yeşil L2 ve kırmızı L3 faz bağlantısını kolaylaştıracak şekilde renklerle ayrılmıştır.

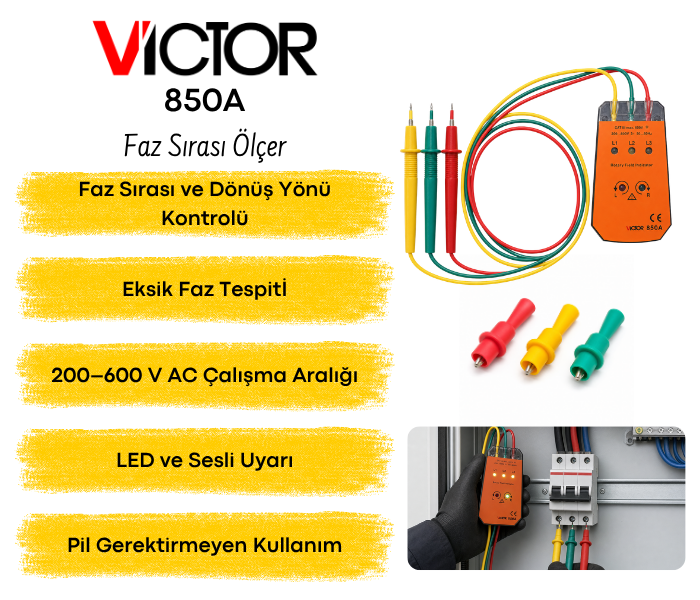

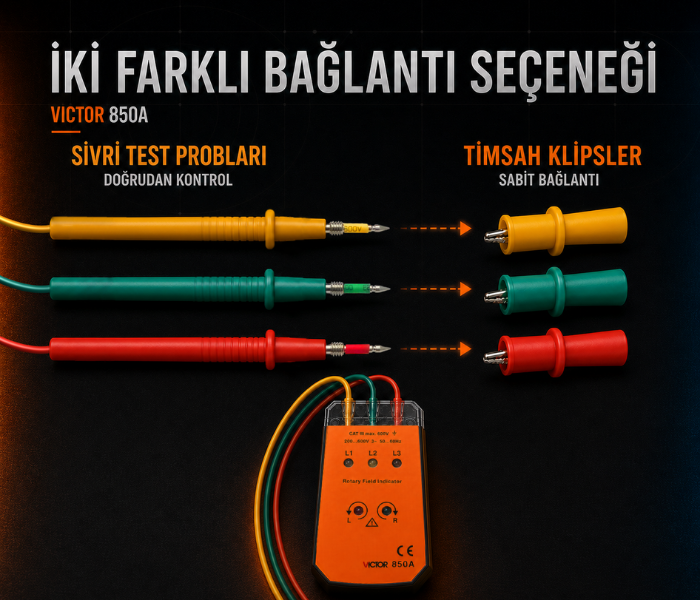

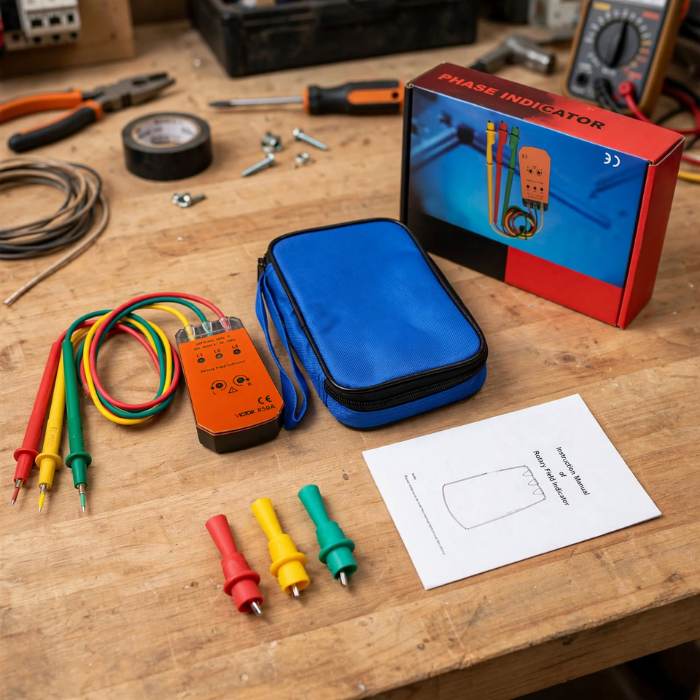

- Sivri uçlu test probları, klemens ve bağlantı noktalarında doğrudan kontrol yapılmasını sağlar. Kutu içeriğindeki timsah ağızlı klipsler problara takılarak daha rahat ve sabit bağlantı kurulabilir.

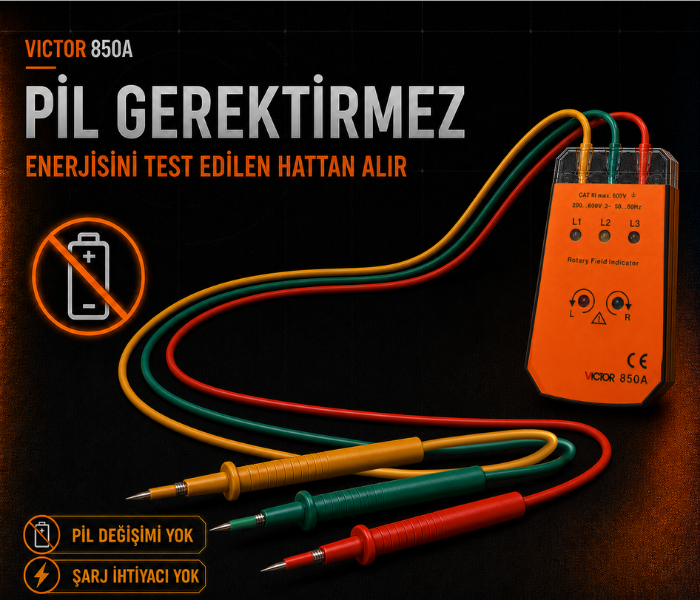

- Ölçüm yapılacak sistemden enerji alan yapısı sayesinde ayrıca pil kullanılmasını gerektirmez.

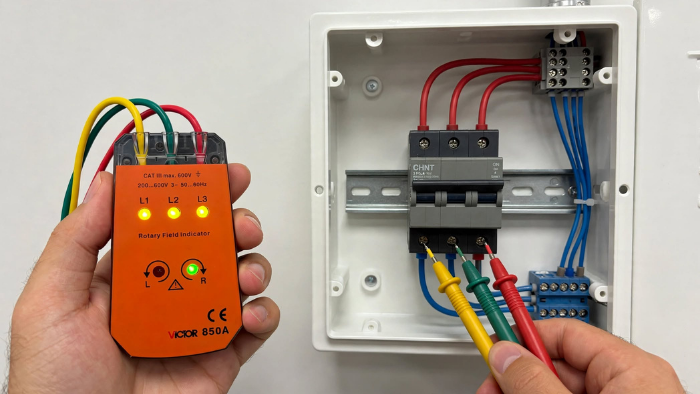

- CAT III 600 V ölçüm kategorisine sahip olan cihaz; elektrik panoları, dağıtım sistemleri, trifaze makine bağlantıları ve endüstriyel bakım uygulamalarında kullanılabilir.
- Victor 850A yalnızca üç fazlı AC sistemlerin kontrolü için tasarlanmıştır. Monofaze motor ve pompalarda faz sırası veya dönüş yönü kontrolü yapmaz.

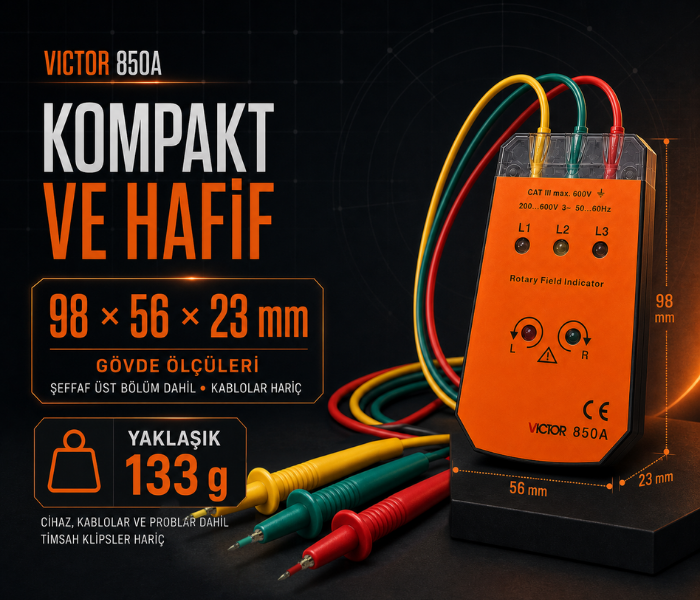

- Kompakt gövdesi 98 × 56 × 23 mm ölçülerindedir. Uzunluk ölçüsüne üst bölümdeki şeffaf bağlantı kısmı dahil, bağlantı kabloları hariçtir.
- Cihazın bağlantı kabloları ve problarla birlikte ağırlığı yaklaşık 133 gramdır. Bu ağırlığa timsah ağızlı klipsler dahil değildir.
- Yüksek gerilim altında kullanıldığı için ölçüm sırasında probların metal kısımlarına dokunulmamalı ve cihaz yalnızca elektrik konusunda eğitimli kişiler tarafından kullanılmalıdır.
- Sürekli kullanım süresi gerilim seviyesine göre sınırlandırılmalıdır. 200-220 V seviyesinde 30 dakika, 480 V’ta 4 dakika ve 600 V’ta 2 dakika sınırı belirtilmektedir.

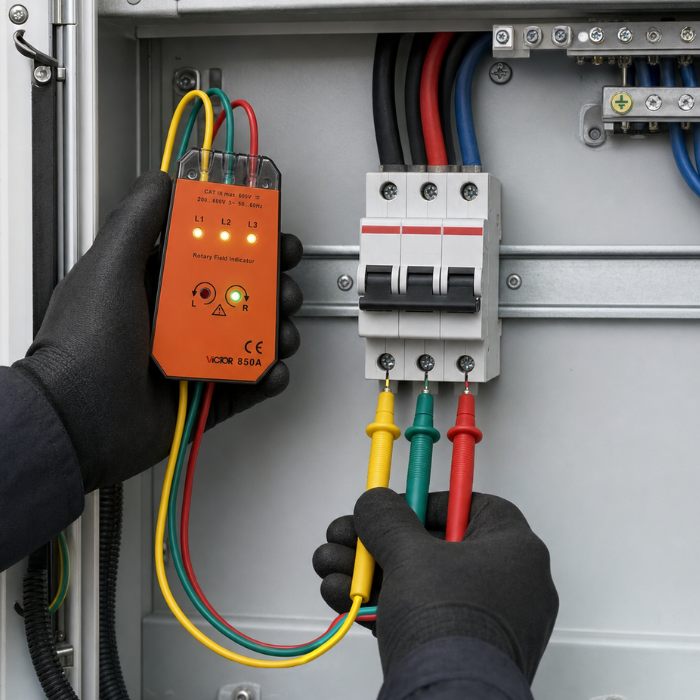

Victor 850A faz sırası ölçer, 200-600 V AC trifaze sistemlerde faz sırasının ve elektriksel faz yönünün kontrol edilmesini sağlar.

Faz Sırası Nedir? L ve R Göstergeleri Ne Anlama Gelir?

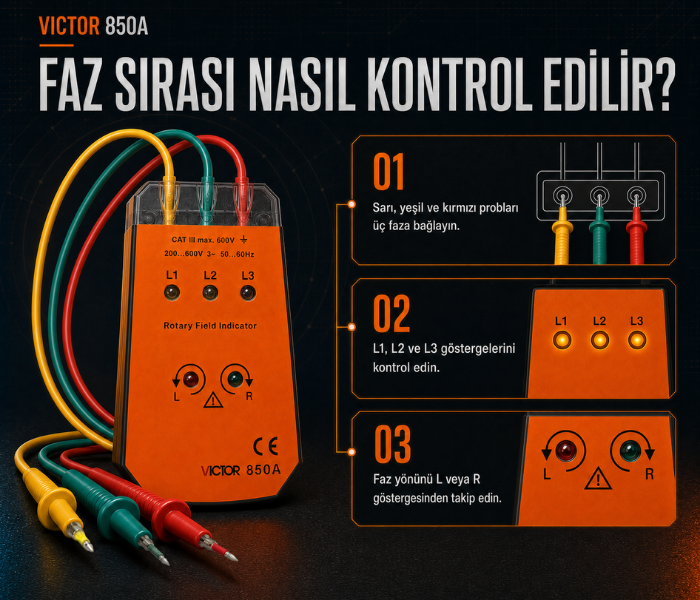

Trifaze elektrik sistemlerinde enerji, L1, L2 ve L3 olarak adlandırılan üç ayrı faz üzerinden iletilir. Bu fazların birbirini takip etme düzenine faz sırası denir. Faz sırası; trifaze motor, pompa, fan ve kompresör gibi ekipmanların çalışma yönünü etkiler. Victor 850A üzerindeki L1, L2 ve L3 göstergeleri fazların hatta bulunduğunu gösterir. R göstergesi, elektriksel faz yönünün sağa yani saat yönünde; L göstergesi ise sola yani saat yönünün tersinde olduğunu belirtir.

Bu kontrol sayesinde besleme hattındaki faz sırası, ekipman çalıştırılmadan önce görülebilir. Sıralama beklenen bağlantı düzeninden farklıysa devreye alma öncesinde düzeltilebilir. Böylece motorun ters dönmesi, pompanın doğru akışı sağlayamaması veya fanın havayı yanlış yöne üflemesi gibi çalışma sorunlarının önüne geçilebilir. Ayrıca sonradan yeniden bağlantı yapma ihtiyacı, zaman kaybı ve olası mekanik hasar riski azaltılabilir.

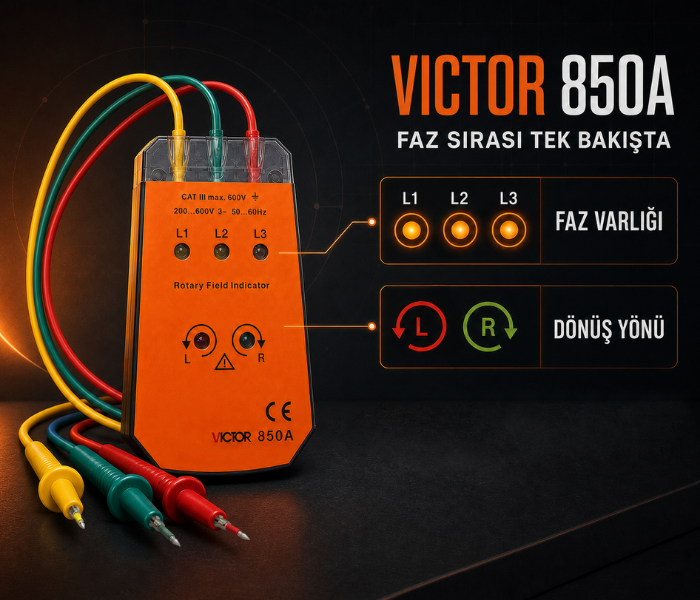

L1, L2 ve L3 göstergeleri fazların varlığını, L ve R göstergeleri ise elektriksel faz dönüş yönünü bildirir.

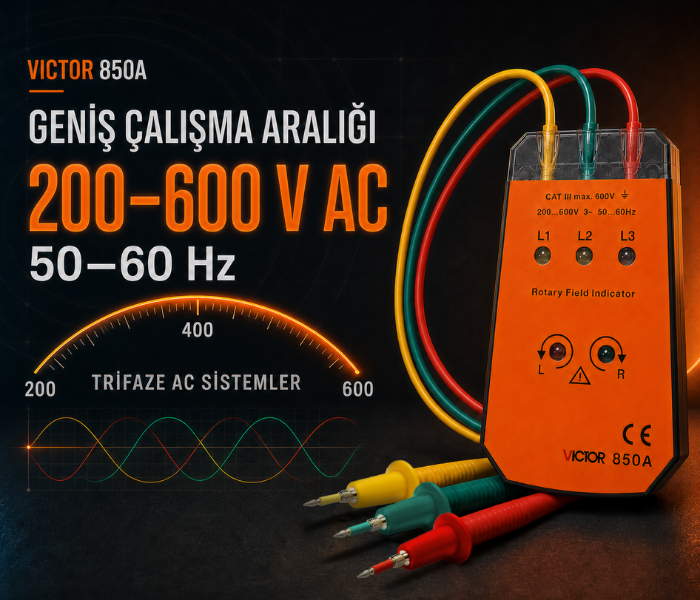

Victor 850A, 200-600 V AC gerilim ve 50-60 Hz frekans aralığındaki trifaze sistemlerde çalışır.

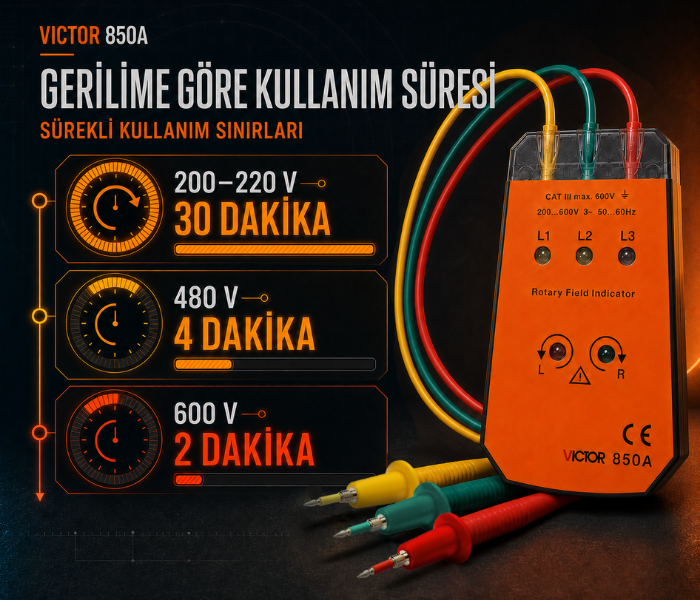

Cihazın sürekli kullanım süresi gerilim seviyesine göre sınırlandırılmalıdır: 200-220 V’ta 30 dakika, 480 V’ta 4 dakika ve 600 V’ta 2 dakika.

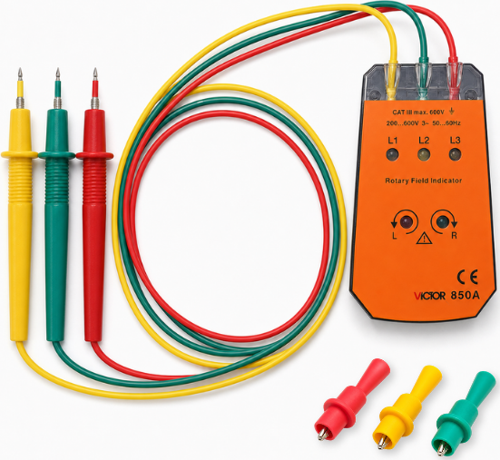

Sivri test probları bağlantı noktalarında doğrudan kontrol sağlarken, problara takılabilen timsah klipsler daha rahat ve sabit bağlantı kurulmasına yardımcı olur.

TEKNİK ÖZELLİKLER

Ürün Tipi	Faz sırası ölçer
Kullanım Sistemi	Üç fazlı (trifaze) AC sistemler
Çalışma Gerilimi	200 ... 600 V AC
Frekans Aralığı	50 ... 60 Hz
Ölçüm Kategorisi	CAT III 600 V
Uyarı Sistemi	LED göstergeler ve sesli uyarı
Test Bağlantıları	Sarı L1, yeşil L2 ve kırmızı L3 test probları
Güç Beslemesi	Test edilen üç fazlı hat üzerinden, pil gerektirmez
Sürekli Kullanım Süresi	200-220 V seviyesinde 30 dakika, 480 V seviyesinde 4 dakika, 600 V seviyesinde 2 dakika
Ürün Boyutları	98 × 56 × 23 mm
Ağırlık	Yaklaşık 133 g (cihaz, kablolar ve problar dahil; timsah klipsler hariç)
