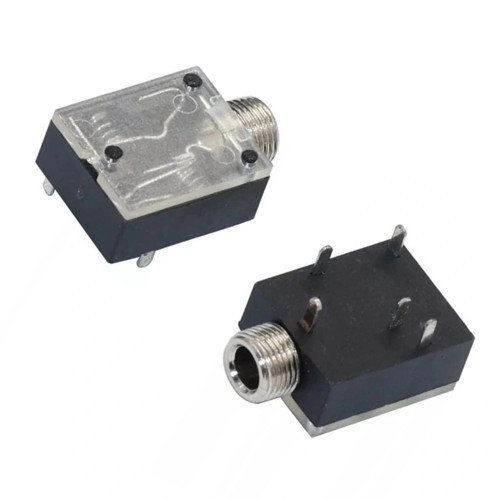

Swion IC-259 Stereo Şase 3.5mm Jak Konnektör Somunlu

IC-259 Stereo Şase 3.5mm Jak Konnektör Somunlu

IC-259 Stereo Şase 3.5mm Jak Konnektör Somunlu, panel montajı için tasarlanmış kaliteli bir stereo ses bağlantı soketi çözümüdür. Somunlu yapısı sayesinde cihaz kasası veya panel üzerine sağlam ve profesyonel bir montaj imkanı sunar.

Metal gövdesi ve nikel kaplama kontakları ile uzun ömürlü kullanım sağlayan bu ses bağlantı jakı, kulaklık çıkışı, harici ses girişi veya mikrofon bağlantısı için idealdir.

Kolay montaj ve güvenilir performans sunan bu panel konnektörü, DIY ses projeleri, amplifikatörler, karıştırıcılar ve çeşitli ses ekipmanları için profesyonel bir çözüm sağlar.

Teknik Özellikler

IC-259 Stereo Şase 3.5mm Jak Konnektör Somunlu'nun detaylı teknik özellikleri aşağıda listelenmiştir.

• Konektör Tipi: 3.5mm (1/8") Stereo Şase Soketi
• Montaj Tipi: Panel Montaj, Somunlu
• Tip: TRS (Tip, Ring, Sleeve)
• Malzeme: Metal Gövde, Nikel Kaplama Kontaklar
• Bağlantı Tipi: Lehim Bağlantı
• Kontak Sayısı: 3 (Sol, Sağ, Toprak)
• Switch Fonksiyonu: Yok
• Kontak Direnci: ≤30mΩ
• İzolasyon Direnci: ≥100MΩ
• Dayanıklılık: >5000 Takma/Çıkarma Döngüsü
• Çalışma Sıcaklığı: -25°C ile +85°C Arası
• Dielektrik Dayanımı: 500V AC
• Montaj Deliği Çapı: 6mm
• Somun Boyutu: M6 (6mm)
• Gövde Uzunluğu: Yaklaşık 25mm
• Dişli Uzunluğu: Yaklaşık 6mm
• Toplam Uzunluk: Yaklaşık 31mm
• Çalışma Akımı: 0.5A Max
• Çalışma Voltajı: 12V DC Max
• Empedans: 75 Ohm
• Kontak Malzemesi: Pirinç, Nikel Kaplama
• Ağırlık: Yaklaşık 5g
• Koruma Sınıfı: IP40
• Paket Miktarı: 1 Adet
• Üretim Yeri: Çin

Kullanım Alanları

IC-259 Stereo Şase 3.5mm Jak Konnektör Somunlu'nun kullanılabileceği çeşitli alanlar ve uygulamalar.

DIY Ses Projeleri

• Kulaklık amplifikatörleri
• Ses mikserleri
• Preamplifikatörler
• Efekt pedalları
• Taşınabilir ses sistemleri

Profesyonel Ses Ekipmanları

• Stüdyo monitör bağlantıları
• DJ ekipmanları
• Ses kayıt cihazları
• Mikser ve ses masaları
• PA sistemleri

Endüstriyel Uygulamalar

• Test ve ölçüm cihazları
• Kontrol panelleri
• Interkom sistemleri
• Güvenlik ekipmanları
• Telekomünikasyon cihazları

Diğer Elektronik Projeler

• Arduino/Raspberry Pi ses modülleri
• Robotik ses arayüzleri
• Elektronik müzik aletleri
• Oyun konsolları modifikasyonları
• Akıllı ev ses sistemleri

Avantajlar ve Özellikler

IC-259 Stereo Şase 3.5mm Jak Konnektör Somunlu'nun sağladığı avantajlar ve çözümler.

• Panel Montaj Kolaylığı: Somun sistemi ile güvenli ve sağlam bağlantı
• Metal Gövde: Dayanıklılık ve uzun ömür
• Nikel Kaplama Kontaklar: İyi iletkenlik ve korozyon direnci
• Stereo Ses Desteği: Sol ve sağ kanal için ayrı iletim hatları
• Standart 3.5mm Uyumluluğu: Yaygın kulaklık ve ses cihazlarıyla uyum
• Profesyonel Görünüm: Panel projelerine estetik katkı
• Düşük Kontak Direnci: Minimum sinyal kaybı
• Kolay Lehimlenebilirlik: Lehim bağlantı terminalleri
• Standart Panel Deliği: 6mm çaplı deliklere uygun montaj
• Yüksek Dayanıklılık: 5000+ takma/çıkarma döngüsü

Kullanım İpuçları

IC-259 Stereo Şase 3.5mm Jak Konnektör Somunlu'nun verimli ve güvenli kullanımı için öneriler.

Montaj ve bağlantı için öneriler:

• Panel üzerinde tam 6mm çapında delik açın
• Konektörü panelin dış yüzeyinden geçirin
• İç taraftan somunu takıp sıkıştırın
• Lehimleme öncesi kontakları temizleyin
• Kontakları lehimlerken aşırı ısı uygulamaktan kaçının
• Bağlantı noktalarını kısa devre riskine karşı kontrol edin

Kablo bağlantı rehberi:

• Uç (Tip) Kontağı: Sol kanal (genellikle beyaz veya kırmızı kablo)
• Halka (Ring) Kontağı: Sağ kanal (genellikle siyah veya mavi kablo)
• Kılıf (Sleeve) Kontağı: Ortak toprak (genellikle çıplak/kalkan kablo)
• Kablo kılıfını lehimlemeden önce ısıyla daralan makaron ile izole edin
• Uzun kablo bağlantılarında, kabloları mekanik strese karşı korumak için strain relief kullanın
• Ses kalitesi için yüksek kaliteli, korumalı kablo tercih edin

Sorun Giderme ve İpuçları

IC-259 Stereo Şase 3.5mm Jak Konnektör Somunlu kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Gevşek Montaj: Somunu kontrol edin ve gerekirse tekrar sıkın, delik çapının 6mm olduğundan emin olun.
• Ses Gelmiyor: Kontakların doğru bağlandığını kontrol edin, lehim bağlantılarını gözden geçirin.
• Tek Taraflı Ses: Sol veya sağ kanal bağlantılarını kontrol edin, kısa devre olup olmadığını test edin.
• Cızırtı veya Parazit: Lehim bağlantılarını kontrol edin, gevşek veya soğuk lehim olmadığından emin olun.
• Jak Tam Oturmuyor: Soketin içinde yabancı madde olup olmadığını kontrol edin.

Panel Montaj İpuçları

• İnce panellerde somun ve panel arasına pul ekleyerek daha sağlam montaj sağlayın
• Metal panellerde, gürültü önlemek için jak ve panel arasında elektriksel izolasyon sağlayın
• Plastik panellerde montaj deliğini destekleyici bir takviye kullanın
• Birden fazla konektör montajı yapıyorsanız şablonla düzgün hizalama sağlayın
• Dış ortam kullanımlarında su ve toz girişini önlemek için silikon conta kullanın
• Yoğun kullanımlarda jak çevresine mekanik destek sağlayarak ömrünü uzatın

Paket İçeriği

• IC-259 Stereo Şase 3.5mm Jak Konnektör Somunlu

İlgili Ürün Kategorilerimiz

{ "@context": "https://schema.org", "@type": "FAQPage", "mainEntity": [ { "@type": "Question", "name": "Bu konektör ne kalınlıktaki panellere monte edilebilir?", "acceptedAnswer": { "@type": "Answer", "text": "Dişli kısmı yaklaşık 6mm olduğundan, 1mm ile 5mm arası kalınlığa sahip panellere rahatça monte edilebilir." } }, { "@type": "Question", "name": "TRRS (4 boğumlu) jaklar bu sokete takılabilir mi?", "acceptedAnswer": { "@type": "Answer", "text": "Fiziksel olarak takılabilir ancak 4. bağlantı (mikrofon) için kontak yoktur. Sadece stereo ses (TRS) kanalları çalışır." } }, { "@type": "Question", "name": "Bu konektörün lehim bağlantısı nasıl yapılır?", "acceptedAnswer": { "@type": "Answer", "text": "Arka kısımdaki üç terminale lehim yapılır. Uç terminal sol kanal, orta terminal sağ kanal, dış terminal toprak bağlantısıdır." } }, { "@type": "Question", "name": "Bu jak soketi mikrofon girişi olarak kullanılabilir mi?", "acceptedAnswer": { "@type": "Answer", "text": "Evet, uygun bir ön yükseltici devre ile mikrofon girişi olarak kullanılabilir. Ancak kondenser mikrofonlar için phantom güç gerekebilir." } }, { "@type": "Question", "name": "Konektörün panele montajı için özel bir alet gerekir mi?", "acceptedAnswer": { "@type": "Answer", "text": "Özel bir alet gerekmez. Somunu elle veya uygun boyuttaki bir anahtar ile sıkabilirsiniz. Aşırı sıkmamaya dikkat edin." } }, { "@type": "Question", "name": "Bu soket mono jak ile kullanılabilir mi?", "acceptedAnswer": { "@type": "Answer", "text": "Evet, mono jak takılabilir ancak sadece sol kanal (tip) aktif olur. Sağ kanal kullanılmaz. Bağlantılarınızı buna göre yapmalısınız." } }, { "@type": "Question", "name": "Dış ortam kullanımı için uygun mu?", "acceptedAnswer": { "@type": "Answer", "text": "Standart modeli iç mekan kullanımı içindir. Dış ortam için silikon conta ile desteklenmeli ve nem/toza karşı ek koruma sağlanmalıdır." } }, { "@type": "Question", "name": "Maksimum iletebileceği ses kalitesi nedir?", "acceptedAnswer": { "@type": "Answer", "text": "Standart analog ses sinyalleri için uygundur. CD kalitesi (44.1kHz/16bit) analog ses sinyallerini iletebilir. Dijital ses sinyalleri için tasarlanmamıştır." } } ] } Ürün Hakkında Sıkça Sorulan Sorular
