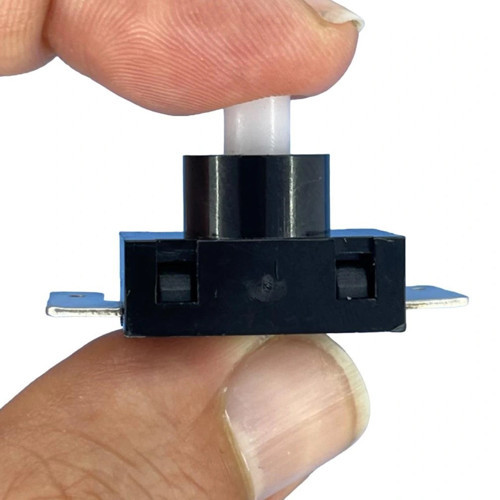

Swion IC-180H4 Süpürge Anahtarı 2P PBS-03

IC-180H4 Süpürge Anahtarı 2P PBS-03

Bu anahtar, elektrikli süpürgeler ve benzeri cihazlarda kullanılan bir kontrol anahtarıdır. 2P (2 kutuplu) yapıya sahiptir ve PBS-03A kodlu bir modeldir.

Elektrikli süpürgeler ve benzeri cihazlar için üretilmiş özel anahtara mı ihtiyacınız var? IC-180H4 Süpürge Anahtarı, kompakt tasarımı ve 2 pinli yapısıyla elektrikli süpürge tamir ve üretiminde kullanılan ideal bir komponenttir. PBS-03 model kodlu bu anahtar, basınç uygulandığında devreyi açan ve kapatan kullanışlı mekanizmasıyla dikkat çeker.

Teknik Özellikler

Bu süpürge anahtarı, dayanıklı plastik gövdesi ve uygun boyutlarıyla çeşitli elektrikli süpürge modellerine kolayca entegre edilir. Basit montaj yapısı ve güvenilir elektriksel özellikleriyle, hem profesyonel tamir işleri hem de DIY projeleri için uygun bir seçimdir.

• Model: IC-180H4 / PBS-03
• Tip: Süpürge Ayak Anahtarı
• Terminal Sayısı: 2 Pin
• Kontak Tipi: SPST (Tek Kutuplu Tek Yönlü)
• Çalışma Tipi: Basmalı (Push Button)
• Aktüatör Tipi: Basma Plakası
• Gövde Malzemesi: Dayanıklı Plastik
• Boyutlar: Yaklaşık 30mm x 20mm x 15mm
• Akım Kapasitesi: 2A
• Voltaj Değeri: 250V AC
• Kontak Direnci: 100 MΩ
• Mekanik Ömür: >10,000 işlem döngüsü
• Çalışma Sıcaklığı: -10°C ila +60°C
• Montaj Tipi: Yüzey Montaj
• Terminal Tipi: Lehimleme için düz terminaller

Kullanım Avantajları

• Kolay Montaj: Standart süpürge tasarımlarına uygun boyutlar.
• Basit Bağlantı: 2 pinli yapı ile minimum kablolama gereksinimi.
• Dayanıklı Yapı: Yoğun kullanıma uygun sağlam plastik gövde.
• Hassas Çalışma: Uygun baskı kuvvetiyle harekete geçen mekanizma.
• Uzun Ömür: 10,000+ basım döngüsü ile uzun kullanım süresi.
• Güvenli Performans: 250V AC değerleriyle ev tipi cihazlar için uygun.
• Kompakt Tasarım: Sınırlı alan gerektiren uygulamalar için ideal.
• Elektriksel Güvenlik: Yüksek yalıtım direnci ile güvenli kullanım.

İdeal Kullanım Alanları

• Elektrikli Süpürgeler: Çeşitli ev tipi vakumlu süpürge modellerinde ana güç kontrolü
• Diğer Ev Aletleri: Benzer ayak kontrollü cihazlar için güç anahtarı
• Küçük Ev Aletleri Tamiri: Bozuk süpürge anahtarlarının yerine yedek parça
• DIY Projeleri: Ayak kumandalı kontrol gerektiren DIY elektronik uygulamaları
• Taşınabilir Aletler: Çeşitli portatif cihazlarda açma-kapama kontrolü
• Endüstriyel Kontroller: Hafif el aletleri ve makinelerde kontrol anahtarı
• Medikal Cihazlar: Ayak kontrolü gerektiren basit medikal ekipmanlar
• Dikiş Makineleri: Ayak pedalı kontrol sistemleri

Montaj ve Kullanım İpuçları

Süpürge Anahtarı Çalışma Prensibi

PBS-03 süpürge anahtarı, basit bir mekanik kontak prensibine göre çalışır. Anahtar üzerindeki baskı plakasına ayakla veya elle basınç uygulandığında, içerideki yaylı mekanizma hareket eder ve elektrik devresi tamamlanır, böylece cihaza güç aktarılır.

Anahtarın iç yapısında, normalde açık duran (NO - Normally Open) kontaklar bulunur. Baskı olmadığında kontaklar ayrıdır ve akım geçişi olmaz. Baskı uygulandığında kontaklar birleşir ve elektrik akımının geçişine izin verir. Basınç kaldırıldığında, anahtar içindeki yay mekanizması sayesinde kontaklar tekrar ayrılır ve devre kesilir.

Bu basit ama etkili tasarım, elektrikli süpürge ve benzeri cihazlarda kullanıcının ellerini serbest bırakarak cihazın kontrolünü sağlar. Süpürge gövdesinde uygun pozisyonda konumlandırılan bu anahtar, kullanıcının ayağıyla kolayca devreyi açıp kapatmasına imkan tanır.

2 Pin Bağlantı Şeması

IC-180H4 süpürge anahtarı, SPST (Tek Kutuplu Tek Yönlü) yapısıyla 2 bağlantı pini sunar. Bu basit yapı, kolay ve doğrudan bir elektrik bağlantısı sağlar.

• Pin 1: Güç kaynağından gelen kablo bağlantısı
• Pin 2: Cihaza (motora) giden kablo bağlantısı

Bu anahtarın bağlantısı oldukça basittir. Elektrik kablosunun bir ucunu (genellikle faz hattı) keserek, anahtarın iki pinine bağlamak yeterlidir. Böylece anahtar, kablo üzerinde seri bağlantı oluşturur ve basıldığında devreyi tamamlar, bırakıldığında ise keser. Nötr hat doğrudan cihaza bağlanır ve anahtardan geçmez. Topraklama hattı da benzer şekilde anahtara bağlanmadan doğrudan cihaza gider.

Güvenlik açısından, bağlantıları yaparken cihazın elektrik beslemesini kestiğinizden emin olun. Ayrıca, iletken kabloların uygun çapta ve yalıtımlı olmasına dikkat edin. Lehim işlemi sonrasında açıkta kalan metal kısımları elektrik bandı veya ısıyla daralan makaron ile yalıtın.

Paket İçeriği

• 1 x IC-180H4 Süpürge Anahtarı (2P, PBS-03)
