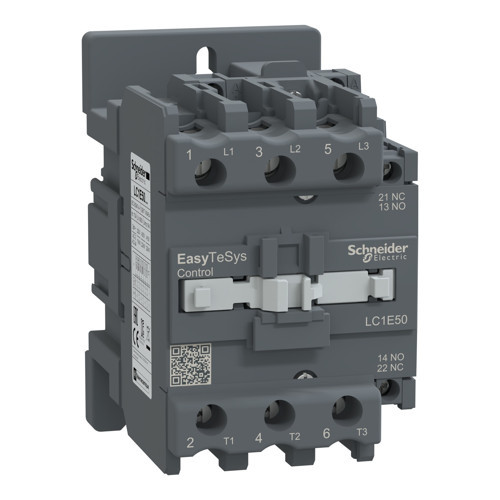

LC1E50M7 3X50A 22kW 220VAC 1NA Kontaktör

Schneider Electric LC1E50M7 3X50A 22kW 220VAC 1NA Kontaktör

Ürün Açıklaması
Ürünün Özellikleri
İptal İade Koşulları
Soru ve Cevap (0)

	LC1E50M7 Easy TeSys Kontaktör,3P(3NO),AC-3,<=440V,50A,220V AC Bobinli,50/60Hz LC1E50M7 ürün veri sayfası indir 3B CAD Modeli

Özellikler

Seri	Easy TeSys
Ürün serisi	Easy TeSys Control
Ürün Ya da Bileşen Tipi	Kontaktör
Ürün Grubu	LC1E
Kontaktör uygulaması	Motor kontrol Direnç yükü
Kullanım kategorisi	AC-3 AC-3e AC-1
Kutup Tanımı	3P
[Ue] nominal çalışma voltajı	Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı	50 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi 40 A (at <55 °C) at <= 440 V AC AC-3e for güç devresi 70 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi
[Uc] control circuit voltage	220 V AC 50/60 Hz

Tamamlayıcı

Motor gücü kW	15 kW at 220...230 V AC 50/60 Hz 22 kW at 380...400 V 25 kW at 415 V 30 kW at 440 V 30 kW at 500 V 33 kW at 660...690 V
Kutup kontak düzenleme	3 NA
[Ith] klasik açık hava termik akımı	70 A (at 55 °C) for güç devresi
Irms nominal kapama kapasitesi	500 A at 440 V AC for güç devresi conforming to IEC 60947-4-1
Nominal kesme kapasitesi	400 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı	400 A 40 °C - 10 s for güç devresi 208 A 40 °C - 60 s for güç devresi 84 A 40 °C - 600 s for güç devresi
Ilgili sigorta değeri	10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1 100 A gG at <= 690 V coordination tip 1 for güç devresi
Ortalama empedans	1,5 mOhm - Ith 70 A 50 Hz for güç devresi
Kutup başına güç dağılımı	3,8 W AC-3 7,4 W AC-1
[Ui] nominal yalıtım voltajı	690 V 'e uygunIEC 60947-4-1
Aşırı gerilim kategorisi	III
Kirletme derecesi	3
[Uimp] nominal darbe dayanım voltajı	6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
Mekanik dayanıklılık	5000000 cycles
Elektrik dayanıklılığı	350000 cycles AC-1 900000 cycles AC-3
Kontrol devresi tipi	AC -de 50/60 Hz
Kontrol devresi gerilim limitleri	0,85...1,1 Uc (-5…55 °C):çalışma 50/60 Hz 0,3...0,6 Uc (-5…55 °C):düşme 50/60 Hz
VA cinsinden kalkış gücü	160 VA 50 Hz cos phi 0,75 (at 20 °C) 140 VA 60 Hz cos phi 0,75 (at 20 °C)
VA cinsinden tutma güç tüketimi	15 VA 50 Hz cos phi 0,3 (at 20 °C) 13 VA 60 Hz cos phi 0,3 (at 20 °C)
Isı dağılımı	6…10 W for kontrol devresi
Çalışma süresi	20...26 ms kapanışta 8...12 ms açılışta
Maksimum çalışma hızı	1200 cyc/h -de <60 °C
Bağlantılar - terminaller	Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 2,5…16 mm² - cable stiffness: katı kablo uçsuz
Sıkma torku	Kontrol devresi: 1,2 N.m Güç devresi: 5 N.m
Yardımcı kontak düzenleme	1 NA + 1 NK
Minimum anahtarlama gerilimi	17 V for kontrol devresi
Minimum anahtarlama akımı	5 mA for kontrol devresi
Yalıtım direnci	> 10 MOhm for kontrol devresi
Çakışmama süresi	1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
Montaj Desteği	DIN rayı Plaka

Ortam

Standartlar	IEC 60947-5-1 IEC 60947-4-1 IEC 60947-1
Ürün Sertifikaları	EAC CE
IP koruma derecesi	IP2X 'e uygunIEC 60529
Koruyucu bakım	TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db
Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı	-20…70 °C Uc'de -60…80 °C storage -5…55 °C çalışma
Çalışma yüksekliği	3000 m olmadan
Yangına dayanıklılık	850 °C 'e uygunIEC 60695-2-1
Mekanik dayanıklılık	Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) Şoklar kontaktör açık (11 msn için 6 Gn) Şoklar kontaktör kapalı (11 msn için 7 Gn)
Yükseklik	127 mm
Genişlik	75 mm
Derinlik	114 mm
Ürün Ağırlığı	0,98 kg

Paketleme üniteleri

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	12,0 cm
Package 1 Width	13,0 cm
Package 1 Length	8,0 cm
Package 1 Weight	967,0 g
Unit Type of Package 2	S02
Number of Units in Package 2	9
Package 2 Height	15,0 cm
Package 2 Width	30,0 cm
Package 2 Length	40,0 cm
Package 2 Weight	9,055 kg

Sürdürülebilirlik Teklifi

Plastik olmayan ambalaj	Hayır
Geri dönüşüm kartonlu paket	Hayır
REACh Yönetmeliği	REACh Bildirisi
REACh, SVHC içermeyen	Evet
EU RoHS Direktifi	Uyumlu EU RoHS Bildirisi
Toksik heavy metal	Evet
Cıva içermeyen	Evet
RoHS Muafiyet Bilgileri	Evet
Çin RoHS Düzenlemesi	Çin RoHS beyanı
Çevre Beyanı	Çevresel Ürün Profili
Döngüsellik Profili	Kullanım Sonu Bilgileri
WEEE	Özel atık toplama işlemlerinin ardından ürün Avrupa Birliği pazarlarına atılmalı ve çöp konteynerlerine düşmemelidir
Geri alma	No
Karbon ayak izi (kg CO2 eq.)	985
