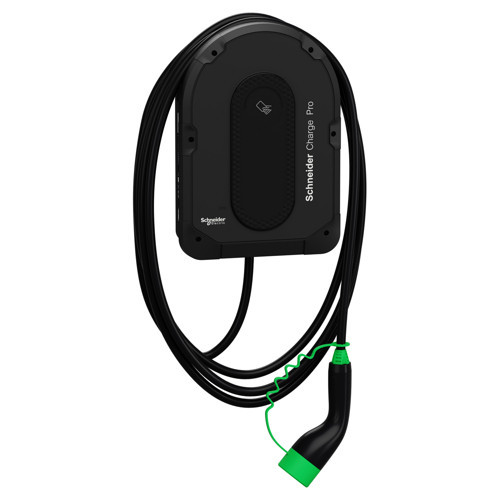

Schneider Charge Pro ürünü, IEC61851-1 standardına uygun tüm elektrikli araçlar için duvara monte bir şarj istasyonudur. Ayrıca bir kaide üzerine sabitlenerek zeminde durabilir ve iç ve dış mekanlara monte edilebilir. IP koruma derecesi IP55'tir. IK koruma derecesi IK10'dur. Çalışma sıcaklığı -30°C ile 50°C arasındadır. Çıkış tipi, istasyonun alt kısmına monte edilmiş, ucunda T2 soket-çıkışı bulunan 7m uzunluğunda bağlı bir kablodur. Nominal çıkış gücü, ürünün nasıl beslendiğine bağlıdır. 50/60Hz frekansında 230V (220V ila 240V) altında 32A nominal şarj akımıyla tek fazda beslendiğinde 7,4kW'tır. Aynı zamanda 400V (380V - 415V) gerilimde ve 50/60Hz frekansında sırasıyla 16A veya 32A nominal şarj akımıyla üç fazlı olarak beslendiğinde 11kW veya 22kW'tır. TN-S, TN-C, TT veya IT 230 topraklama sistemleri ile birlikte kullanılabilir. Şarj istasyonunun kurulumu ve devreye alınması kolaydır. Hem evde hem de filolarda tavsiye edilir. Ölçüleri (G) 292mm x (Y) 418mm x (D) 119mm'dir. Ürün ağırlığı 7kg'dır. Rengi siyahtır (RAL 9005). Dahili kaçak doğru akım koruması (RDC-DD Kaçak Doğru Akım Algılama Cihazı) ile donatılmıştır. Ayrıca bir adet Wi-Fi modülü ve 2 adet Ethernet arayüz modülü de gemide yer alıyor. Elektrikli bir aracı yüklemek için şarj istasyonunun kullanımında erişim kontrolü olmaması veya rozet ya da RFID kimlik doğrulama kartı ile kontrol sağlanması için eSetup ile yapılandırma yapmak mümkündür. Beyaz bir buton Wi-Fi direct bağlantısını aktif hale getirmenizi sağlar, ardından yapılandırma için eSetup mobil uygulamasına bağlanmak için kullanılır. Şarj istasyonunda yükleme durumunu doğrudan belirtmek için bir LED kırmızı, yeşil, mavi, beyaz ve turuncu arasında renk değiştiriyor. Denetim cihazına/üçüncü taraf bulutuna bağlanmak için OCPP 1.6J haberleşme protokolü kullanılabilir. Ayrıca Wi-Fi veya RJ45 Ethernet kablosu aracılığıyla İnternet ev yönlendiricisine de bağlanabilir.
Ana
Seri
Schneider Charge Pro
Ürün Adı
Schneider Charge Pro
Ürün Ya da Bileşen Tipi
Şarj istasyonu
Kutup Açıklaması
1P or 3P
Montaj Tipi
Duvara monte
Pedestal mount
montaj desteği
Kaideli, ayrı olarak sipariş edilecektir
Kurulumun Tipi
Iç mekan / dış mekan
nominal çıkış gücü
7,4 kW 32 A 230 V
11 kW 16 A 400 V
22 kW 32 A 400 V
çıkış tipi
Şarj kablosu T2 alt 7 m
Erişim kontrol sistemi
Free access
Badge MIFARE DESFire EV1
Badge MIFARE DESFire EV2
Badge MIFARE
RFID authentication card MIFARE DESFire EV1
RFID authentication card MIFARE DESFire EV2
RFID authentication card MIFARE
Set başına Miktar
1'li set
Tamamlayıcı
sağlanan ekipman
1 residual direct current detection device (RDC-DD) entegre
1 Wi-Fi modülü entegre
2 Ethernet interface module entegre
koruma cihazı tipi
Residual direct current detection device (RDC-DD) - 6 mA
[Us] nominal besleme gerilimi
220...240 V AC 50/60 Hz +/- 10 %
380...415 V AC 50/60 Hz +/- 10 %
topraklama sistemi
TT
TN-S
TN-C
IT only between 220 VAC and 240 VAC
girişlerin sayısı
1
Giriş Tipi
Auxiliary için dynamic energy management NO contact
Auxiliary için dynamic energy management NC contact
Anti-tripping module için dynamic energy management
Auxiliary contact için external iMNX
kontrol tipi
1 beyaz açma/kapama butonu
yerel sinyalleme
On charge: LED (mavi)
Hata: LED (kırmızı)
Available: LED (yeşil)
Start: LED (beyaz)
Reserved: LED (turuncu)
Yükseklik
418 mm
Genişlik
292 mm
Derinlik
119 mm
Ürün Ağırlığı
7 kg
renk
Siyah (RAL 9005)
Standartlar
EN/IEC 61851-1
EN/IEC 61439-7
IEC 62955
EN/IEC 61851-21-2
EN/IEC 61000-6-1
EN/IEC 61000-6-2
EN/IEC 61000-6-3
EN/IEC 61000-6-4
EN 301489-1
EN 301489-3
EN 301489-17
EN 301-489-52
EN 300328
EN 300330
ETSI EN 301 511
EN 301-908-1
EN 301-908-2
ETSI EN 301 908-13
EN/IEC 62311
Ürün Sertifikaları
CE
UKCA
EV Ready 2.0A
Maksimum besleme akımı
32 A
Haberleşme Ağ Tipi
Wi-Fi
Ethernet TCP/IP'si
haberleşme port protokolü
OCPP 1.6J, for connection to CPO & CSMS
OCPP 1.6J, for connection to EVCE
haberleşme hizmeti
JSON smart charging
MID energy meter
Olmadan
4G modem
Olmadan
Ortam
IP koruma derecesi
IP55
IK koruma derecesi
IK10
çalışma için ortam hava sıcaklığı
-30…50 °C
Depolama Ortam Koşulları
-30…50 °C
Bağıl Nem
5…95 %
çalışma yüksekliği
0...2000 m
Paketleme üniteleri
Unit Type of Package 1
PCE
Paketteki birim sayısı
1
Package 1 Height
30,000 cm
Package 1 Width
39,500 cm
Package 1 Length
58,000 cm
Paket ağırlığı (Lbs)
9,930 kg
Unit Type of Package 2
P12
Number of Units in Package 2
12
Package 2 Height
102,000 cm
Package 2 Width
80,000 cm
Package 2 Length
120,000 cm
Package 2 Weight
131,000 kg
