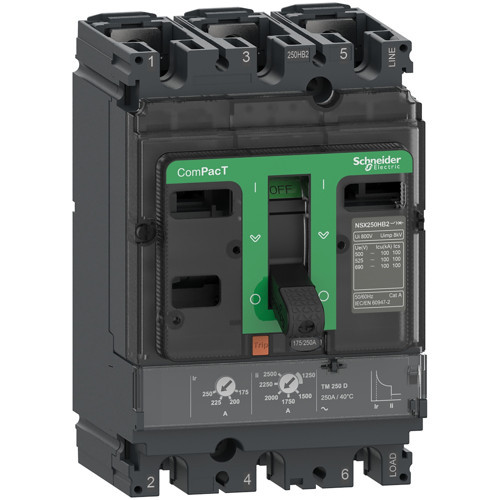

Schneider Electric C25F3TM200 3x200A 36kA Kompakt Şalter 140-200A Ayarlı NSX100F

Ürün Açıklaması
Ürünün Özellikleri
İptal İade Koşulları
Soru ve Cevap (0)

	C25F3TM200 ComPacT Şalter NSX250F 36kA AC 3P3D 200A TMD C25F3TM200 ürün veri sayfası indir 3B CAD Modeli

Özellikler

Seri	ComPacT yeni nesil
Ürün Adı	ComPacT NSX yeni nesil
Ürün Grubu	NSX250F
Ürün Ya da Bileşen Tipi	Devre kesici
Cihaz Uygulaması	Dağıtım
Kutup Tanımı	3P
Korumalı kutup açıklaması	3d
[In] nominal akım	200 A -de 40 °C
[Ue] nominal çalışma voltajı	690 V AC 50/60 Hz
Şebeke Tipi	AC
Şebeke Frekansı	50/60 Hz
Yalıtıma uygunluk	Evet 'e uygunEN/IEC 60947-2
Kullanım kategorisi	Kategori A
[Icu] rated ultimate short-circuit breaking capacity	85 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 35 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 30 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 22 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 8 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 35 kA -de 480 V AC 50/60 Hz 'e uygunUL 508 15 kA -de 600 V AC 50/60 Hz 'e uygunUL 508
Performance level	F 36 kA 415 V AC
Açma Birimi Adı	TM-D
Açma birimi teknolojisi	Termik Manyetik
Açma Birimi Koruma Fonksiyonları	LI
Kontrol tipi	Geçiş
Circuit breaker mounting mode	Sabit

Tamamlayıcı

[Ui] nominal yalıtım voltajı	800 V AC 50/60 Hz
[Uimp] nominal darbe dayanım voltajı	8 kV
[Ics] rated service short-circuit breaking capacity	85 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 35 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 30 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 22 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 8 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2
Mekanik dayanıklılık	20000 cycles
Elektrik dayanıklılığı	20000 cycles -de 440 V In/2 10000 cycles -de 440 V In 10000 cycles -de 690 V In/2 5000 cycles -de 690 V In
Kutup başına güç dağılımı	15,4 W
Montaj Desteği	Arka plaka
Montaj konumu	Yatay ve dikey Sırtında düz
Üst bağlantı	Ön
Aşağı bağlantı	Ön
Bağlantı aralığı	35 mm
Koruma tipi	L : for aşırı yük koruma (termik) I : for kısa devre koruması (manyetik)
Açma birimi derecesi	200 A -de 40 °C
Long-time pick-up adjustment type Ir (thermal protection)	Ayarlanabilir
[Ir] long-time protection pick-up adjustment range	0,7...1 x In
Long-time protection delay adjustment type tr	Sabit
[tr] long-time protection delay adjustment range	120…400 s -de 1,5 x In 15 s -de 6 x Ir
Instantaneous protection pick-up adjustment type Ii	Ayarlanabilir
[Ii] instantaneous protection pick-up adjustment range	5...10 x In
Toprak kaçağı koruması	Yok
Number of slots for electrical auxiliaries	5 slot(lar)
Width (W)	105 mm
Height (H)	161 mm
Depth (D)	86 mm
Ürün Ağırlığı	2,4 kg

Ortam

Standartlar	EN/IEC 60947-2
Aşırı gerilim kategorisi	Class II
Elektrikli şok koruma sınıfı	Sınıf II
Kirletme derecesi	3 'e uygunIEC 60664-1
IP koruma derecesi	IP40 conforming to IEC 60529
IK koruma derecesi	IK07 conforming to IEC 62262
Nominal Çalışma Ortam Sıcaklığı	-25…70 °C
Depolama Ortam Koşulları	-50…85 °C
Bağıl nem	0…95 %
Çalışma yüksekliği	0...2000 m değer kaybı olmadan 2000 m...5000 m değer kaybı ile

Paketleme üniteleri

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	11,500 cm
Package 1 Width	14,000 cm
Package 1 Length	19,000 cm
Package 1 Weight	2,003 kg
Unit Type of Package 2	S03
Number of Units in Package 2	7
Package 2 Height	30,000 cm
Package 2 Width	30,000 cm
Package 2 Length	40,000 cm
Package 2 Weight	14,400 kg

Sürdürülebilirlik Teklifi

Plastik olmayan ambalaj	Hayır
Geri dönüşüm kartonlu paket	Evet
CIP Numarası	3874e08b-fcb8-4aa9-87c4-d36abebf2833
REACh Yönetmeliği	REACh Bildirisi
EU RoHS Direktifi	İstisnalarla Uyumlu
Cıva içermeyen	Evet
RoHS Muafiyet Bilgileri	Evet
Çin RoHS Düzenlemesi	Çin RoHS beyanı
Çevre Beyanı	Çevresel Ürün Profili
Döngüsellik Profili	Kullanım Sonu Bilgileri
WEEE	Özel atık toplama işlemlerinin ardından ürün Avrupa Birliği pazarlarına atılmalı ve çöp konteynerlerine düşmemelidir
PVC içermeyen	Evet
Halojen içerik performansı	Ürün, eşiklerin üstünde halojen içerir
Geri alma	No
Karbon ayak izi (kg CO2 eq.)	267

Sözleşme garantisi

Garanti

18 ay
