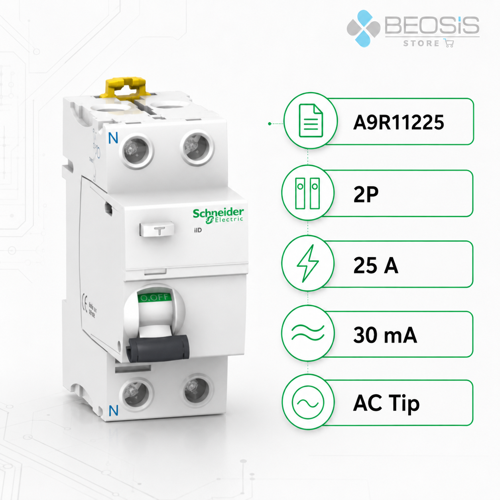

A9R11225, kaçak akım koruma rölesi (rccb) olarak pano, dağıtım ve motor kontrol projelerinde ürün kodu bazında güvenilir seçim yapılmasını destekler. Aşağıdaki teknik değerler ürün ailesi ve bu referansın elektriksel parametreleri dikkate alınarak hazırlanmıştır.
- 30 mA hassasiyetle uygun tesisatta elektrik çarpması riskine karşı ilave koruma
- Sinüzoidal alternatif kaçak akımları algılayan Tip AC yapı
- Toprak kaçağı göstergesiyle açma nedeninin sahada daha kolay değerlendirilmesi
- Vigi/Acti9 aksesuar ekosistemiyle profesyonel pano entegrasyonu
- IEC 61008-1 ve IEC 61008-2-1'e göre izolasyon ve RCCB işlevi
- Konut ve ticari bina dağıtımı
- Priz ve genel kullanım devreleri
- Tali dağıtım panoları
- Bakım ve renovasyon projeleri
- Uygun Tip AC yük devreleri
| Marka / seri | Schneider Electric / Acti9 iID |
|---|---|
| Ürün referansı | A9R11225 |
| Ürün tipi | Kaçak akım koruma rölesi (RCCB) |
| Kutup sayısı | 2P |
| Nominal akım | 25 A |
| Kaçak akım hassasiyeti | 30 mA |
| Kaçak akım sınıfı | Tip AC |
| Açma karakteri | Ani / zaman gecikmesiz |
| Nominal çalışma gerilimi | 230/240 V AC |
| Yalıtım / darbe dayanımı | Ui 500 V / Uimp 6 kV |
| Standartlar | IEC/EN 61008-1 ve IEC/EN 61008-2-1 |
| Montaj | 35 mm DIN rayı |
| Cihaz koruma derecesi | IP20 |
| Boyutlar | 36 mm / 2 DIN modül; yaklaşık 91 mm yükseklik, 73,5 mm derinlik |
| Terminal kapasitesi | 35 mm²'ye kadar sert iletken |
| Önerilen sıkma torku | 3,5 N·m |
| Çalışma sıcaklığı | −5…+60 °C |
| EAN / GTIN-13 | 3606480091247 |
Sipariş Öncesi Kontrol
- Şebeke faz/kutup düzeni
- Nominal akım ve kablo kesiti
- Bağlı yükün kaçak akım dalga biçimi
- MCB/sigorta ile kısa devre koordinasyonu
- Topraklama ve seçicilik
Montaj ve Devreye Alma
Nötr yönü ve terminal işaretleri kontrol edilerek 35 mm DIN rayına monte edilmelidir. Ürün aşırı akım koruması sağlamadığından üretici koordinasyon tablolarına uygun ön koruma kullanılmalı, devreye alma ölçümleri yetkili personelce tamamlanmalıdır.
Profesyonel uygulama uyarısı: Elektriksel koruma ve kumanda ürünlerinin seçimi; kısa devre hesabı, kablo kesiti, yük karakteristiği, ortam koşulları ve yürürlükteki standartlarla birlikte yapılmalıdır. Montaj ve devreye alma yetkili elektrik personeli tarafından gerçekleştirilmelidir.
Proje ve Satın Alma AvantajıDoğru referansla sipariş: A9R11225 ürün kodu, EAN 3606480091247 ve temel elektriksel değerler birlikte kontrol edilerek benzer görünümlü farklı akım, kutup, bobin veya açma sınıfındaki ürünlerle karışma riski azaltılır.
Schneider Electric Acti9 iID A9R11225 AC Tip 2P 25A 30mA Kaçak Akım Koruma Rölesi, bakım-yedek parça alımlarında ve yeni pano projelerinde Schneider Electric ürün ekosistemiyle uyumlu, kodu açıkça tanımlanmış profesyonel bir çözümdür. Nihai uygunluk, üreticinin güncel teknik dokümanı ve proje sorumlusunun hesaplarıyla doğrulanmalıdır.
A9R11225 Hakkında Sık Sorulan Sorular A9R11225 bir RCBO mudur?Hayır. iID bir RCCB'dir; kaçak akım koruması sağlar fakat aşırı akım ve kısa devre için ayrı koruma cihazı gerekir.
30 mA koruma hangi amaçla kullanılır?Uygun tasarlanmış ve topraklanmış tesisatta doğrudan temas riskine karşı ilave insan koruması amacıyla kullanılır.
Tip AC ne sağlar?Sinüzoidal AC artık akımların algılanmasına yöneliktir; elektronik yüklerde farklı tip gerekebilir.
2P ürün hangi gerilimde kullanılır?230/240 V AC sınıfındaki uygun devrelerde kullanılır; gerçek sistem gerilimi ve bağlantı şeması doğrulanmalıdır.
Toprak kaçağı göstergesi ne işe yarar?Mekanik gösterge, açmanın kaçak akım kaynaklı olup olmadığının saha kontrolüne yardımcı olur.
Periyodik test gerekli midir?Evet. Test butonu üretici talimatı ve yerel kurallarda belirtilen aralıklarla kullanılmalıdır.
Kutu İçeriği ve Teslimat Kontrolü- 1 adet Schneider Electric Acti9 iID A9R11225 AC Tip 2P 25A 30mA Kaçak Akım Koruma Rölesi
- Ürün üzerindeki sipariş referansı: A9R11225
- EAN / GTIN-13: 3606480091247
- Standart üretici ambalajı; aksesuarlar yalnızca ürün açıklamasında açıkça belirtilmişse dahildir
Teslimatta ürün kodu, EAN, kutup/akım/bobin veya açma değeri ile ambalaj etiketi karşılaştırılmalıdır. Etiket ile sipariş bilgisi uyuşmuyorsa ürün enerji verilmeden ayrılmalı ve satıcıyla iletişim kurulmalıdır.
Schneider Electric Acti9 iID Çözümünü Güvenle SeçinA9R11225 için yük bilgisi, şebeke gerilimi, pano koşulları ve koruma koordinasyonunu paylaşarak Beosis Store üzerinden sipariş öncesi teknik kontrol talep edebilirsiniz.
Teknik kaynak: Schneider Electric A9R11225 resmi ürün kaydı. Bilgiler 2026-09-04 tarihinde ürün referansı bazında derlenmiştir; üreticinin güncel teknik föyü ve ülkeye özel ürün durumu esas alınmalıdır.
