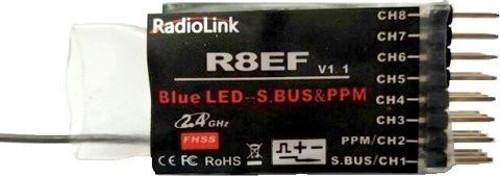

Radiolink R8EF 8CH 8 Kanal Uzaktan Kumanda Alıcısı Receiver 2.4G w/SBUS+PPM+PWM (T8FB&T8S İle Uyumludur )

Radiolink R8EF 2.4G 8 Channels Receiver

Radiolink R8EF, 2.4G 8 kanal alıcısı, S-BUS, PPM ve PWM sinyal desteği, Radiolink vericisi T8FB için kullanın.

İki sinyal çalışma modu:

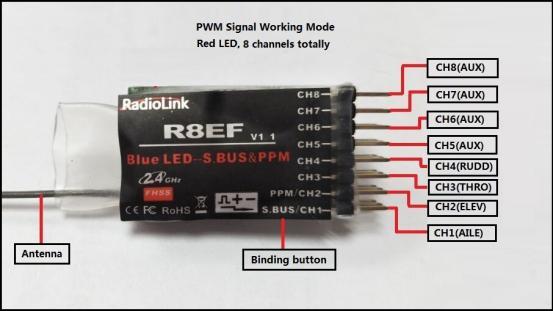

1. PWM sinyal çıkışı çalışma modu;
Kırmızı LED, PWM sinyal çıkışını, Toplam 8 kanal olduğunu gösterir.

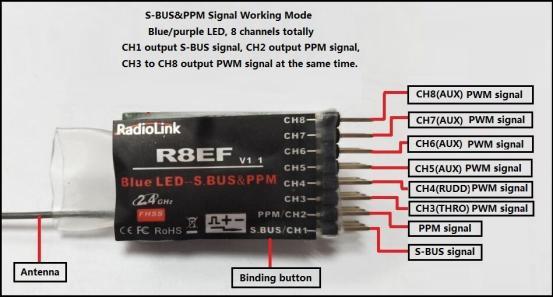

2.S-BUS ve PPM sinyal çıkışı çalışma modu:
Mavi / mor LED, toplam 8 kanallı SBUS ve PPM sinyal çıkışını gösterir. SBUS ve PWM sinyali S-BUS ve PPM sinyal çıkışı çalışma modu ile aynı anda çalışmak mümkündür.
CH1 çıkışı S-BUS sinyali, CH2 çıkışı PPM sinyali, aynı anda CH3 ila CH8 çıkışı PWM sinyali.

S-BUS & PPM ve PWM sinyal değişimi:
ID SET düğmesine 1 saniye içerisinde iki kez hızlıca basın, sinyal PWM'den S-BUS ve PPM'ye değiştirilir. Kırmızı LED PWM'yi, mavi / mor S-BUS ve PPM'yi gösterir.

Verici ile kod eşleştirme:
1. Vericiyi ve alıcıyı 1 metre içinde birbirine yaklaştırın.
2. Vericiyi açın, ardından R8EF'i açın.
3. R8EF üzerinde siyah bir düğme var, bağlayıcı düğmeye iki saniyede iki kez basın ve serbest bırakın, alıcı ışığı yanıp sönmeye başlar, yaklaşık 8 kez yanıp söndükten sonra, kod başarısını eşleştirin ve alıcı sinyal LED'i daima yanar!

Alıcı anteninin takılması :
1. Anten mümkün olduğunca düz tutulmalıdır. Aksi takdirde etkili menzili azaltır.
2. Büyük model uçak, bazı metal parçaların sinyalini engelleyebilir; Bu durumda antenler modelin her iki tarafına da yerleştirilmelidir. Daha sonra en iyi RF sinyal koşulu herhangi bir uçuş tutumunda elde edilir.
3. Antenler, metal ve karbon gibi iletken malzemelerden en az yarım inç uzakta tutulmalıdır. Antenlerin eşeksenli kısmının bu yönergelere uyması gerekmez, ancak küçük bir yarıçapta bükmeyin.
4. Antenleri motordan, ESC'den ve diğer gürültü kaynaklarından mümkün olduğunca uzakta tutun.
5. Easy Link (ID SET) düğmesini bir saniye basılı tutun, şimdi alıcı çalışmaya başlar.
6. Yukarıdaki adımların tümü tamamlandıktan sonra, LED göstergesi dönecek ve kırmızı renkte kalacaktır.
7.The alıcı modele yüklü olduğunda şok geçirmez için sünger veya köpük ile dolu olabilir.
Yukarıdaki adımların tümü bittikten sonra vericiyi kapatın ve ardından açın, şimdi program doğru bir bağlantı ile vericinin kontrolünde olmasını sağlamak için çalışır.
Teknik parametreler
1) Kanallar: 8 kanal
2) Çalışma voltajı: 4.8-10V
3) Çalışma akımı: 30mA (giriş voltajı: 5V)
4) Boyut: 48.5 * 21 * 11mm
5) Ağırlık: 7g
6) 2048 bölüm hassasiyeti, bölüm başına 0.5us, servo sarsıntı önleyici dümen.
7) Kontrol mesafesi: yaklaşık 500m zemin ve 1000m hava, aslında kontrol mesafesi çevreye bağlıdır.
