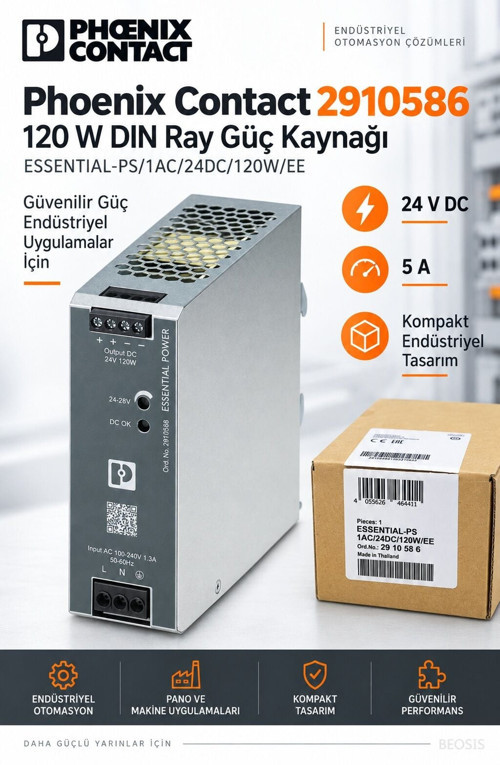

Phoenix Contact 2910586 ESSENTIAL-PS/1AC/24DC/120W/EE 24 V DC 5 A DIN Ray Güç Kaynağı

Phoenix Contact 2910586 ESSENTIAL-PS/1AC/24DC/120W/EE 24 V DC 5 A DIN Ray Güç Kaynağı

Phoenix Contact 2910586, endüstriyel otomasyon ve kontrol panolarında kararlı 24 V DC besleme üretmek için tasarlanmış, DIN raya monte edilen primer anahtarlamalı bir ESSENTIAL POWER güç kaynağıdır. 1 faz giriş yapısı, 120 W çıkış gücü ve 5 A nominal akımıyla PLC, HMI, sensör, röle, kontaktör bobini, haberleşme ekipmanı ve benzeri DC yüklerin beslenmesinde kullanılabilir.

Öne çıkan özellikler

• Üretici ürün kodu: 2910586
• Model: ESSENTIAL-PS/1AC/24DC/120W/EE
• Giriş: 85–264 V AC / 120–375 V DC, 1 faz
• Nominal çıkış: 24 V DC / 5 A / 120 W
• Ayarlanabilir çıkış: 22–28 V DC
• Tipik verim: %88 (230 V AC)
• Montaj: EN 60715 uyumlu 35 mm DIN ray
• Bağlantı: Vida bağlantısı
• Koruma derecesi: IP20
• Çalışma sıcaklığı: -20…+70 °C; yüksek sıcaklıklarda üretici derating şartları dikkate alınmalıdır
• Boyutlar (G × Y × D): 40 × 123,6 × 117,6 mm
• Net ağırlık: 530 g
• GTIN / EAN: 4055626464411
• Menşe: Hindistan

Kararlı ve güvenli 24 V DC besleme

Cihaz, şebeke gerilimini kontrol devrelerinde yaygın olarak kullanılan 24 V DC seviyesine dönüştürür. Ayarlanabilir çıkış gerilimi, hat kayıplarının dengelenmesine ve yükün gerektirdiği gerilim seviyesinin hassas biçimde ayarlanmasına yardımcı olur. Çıkış ayarı yapılırken bağlı cihazların izin verilen gerilim aralığı aşılmamalıdır.

Geniş 85–264 V AC giriş aralığına ek olarak 120–375 V DC giriş kabul eder. Elektronik sekonder koruma, yeşil DC OK LED’i ve fan gerektirmeyen doğal konveksiyon yapısına sahiptir.

Endüstriyel pano uygulamaları

• Makine ve üretim hattı otomasyonu
• PLC, uzak I/O ve HMI beslemesi
• 24 V DC sensör, transmitter ve röle devreleri
• Bina otomasyonu ve proses kontrol panoları
• Enerji, altyapı, pompa ve fan kontrol sistemleri
• Bakım, revizyon ve yedek güç kaynağı uygulamaları

Montaj ve devreye alma notları

Güç kaynağı uygun bir elektrik panosu içinde, yatay 35 mm DIN raya ve üreticinin belirttiği hava boşlukları korunarak monte edilmelidir. Giriş ve çıkış iletken kesitleri, sigorta/otomatik kesici seçimi, topraklama ve pano havalandırması yük akımı ile yürürlükteki standartlara göre yetkili personel tarafından belirlenmelidir. Gerilim ayarı ve bağlantı işlemleri enerjisiz ortamda yapılmalıdır.

Önemli: IP20 koruma seviyesi parmak temasına karşı temel koruma sağlar; suya ve yoğun toza karşı koruma sağlamaz. Ürün son kullanıcı tarafından açık ortamda değil, uygun muhafaza içinde kullanılmalıdır. Nihai seçimde kalkış akımları, eşzamanlı yükler, ortam sıcaklığı, kablo gerilim düşümü ve kapasite payı birlikte değerlendirilmelidir.

Neden bu model?

Kompakt DIN ray yapısı pano alanından tasarruf sağlar. Geniş giriş toleransı, ayarlanabilir 24 V DC çıkış ve endüstriyel kullanım için tasarlanan koruma özellikleri; yeni pano imalatlarında ve mevcut sistemlerin güç kaynağı yenilemelerinde güvenilir bir çözüm oluşturur. Doğru ürün eşleştirmesi için sipariş öncesinde 2910586 ürün kodunu ve ESSENTIAL-PS/1AC/24DC/120W/EE model bilgisini kontrol ediniz.

Teknik veri kaynağı

Teknik değerler Phoenix Contact resmi ürün verilerinden derlenmiştir. Üretici, ürün revizyonuna bağlı olarak teknik özelliklerde değişiklik yapabilir. Güncel belge ve sertifikalar için Phoenix Contact resmi ürün sayfasını inceleyiniz.
