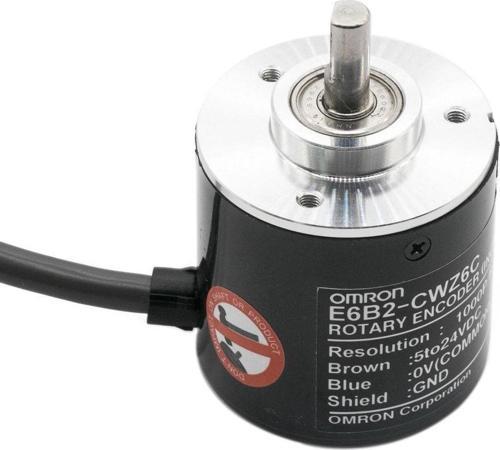

Omron E6b2-cwz6c Rotary Encoder 1000 Pals P/r Rpm Enkoder
Peşin Fiyatına 6 Taksit 6 x 659,98 TL
214,97 TL X 36 Ay Alışveriş Kredisi Fırsatı
Kargo Bilgileri
Benzer Ürünler
Omron E6B2-CWZ6C 1000 Pals Optik Rotary Enkoder
DC 5V/24V Döner Encoder A B Z 3 Fazlı Motor Dönme Hızı Yön Açı Mesafe Konum Ölçme Sensörü NPN
A ve B faz hatları doğrudan VCC’ye bağlanırsa ürün bozulacaktır. Pin açıklamasını okuyup bağlantıları yapınız.
Bir tam dönüşünde 1000 pals üreten optik sensördür. Dönme hızı, yön, açı, hızlanma, ilerleme mesafesi gibi parametrelerin ölçülmesinde kullanılır. Bu bilgiye göre çeşitli kontrol işlemlerini hassas olarak gerçekleştirebiliriz. Haraket eden sistemlerin hızı ve sistemin nerede olduğunu anlamak için kullanılır.
DC 5-24V besleme ile çalışabiir. Enkoder mili döndükçe oluşan sinyaller arduino vb mikroişlemcili kit yada devre ile sayılarak dönme sayısı bulunur. Çıkışlar pull up direnç ile bir mcu pinine bağlanarak kullanılır. Enkoder uçları boşta ise osiloskop ile düzgün ölçme yapamayabilirsiniz. 2 tane pull up direnci ile beslemeye bağlayarak skop ile ölçüm yapmanız uygun olur.
Özellikler:
- A, B ve Z üç fazlı optik döner enkoder
- Çalışma voltajı: DC 5V / 24V
- Çalışma akımı: 80mA
- Yük akımı: 35mA Maksimum
- Yük direnci: 1Kohm ( Faz ile Vcc arasında 10kohm direnc bağlanır skop ile sinyal izlenir )
- NPN tip open collector
- Sinyal sayısı: 1000 pals / tur
- Faz farkı: 90C +-45C
- Maksimum mekanik hız: 6000 rpm
- Tepki frekansı: 100KHz Maksimum
- Besleme ters bağlantı koruması
- Çalışma sıcaklığı: -10C / 70C
- D tip mil 6mm x 13mm
- M3 sabitleme vida delikleri
- Kablo uzunluğu: 2metre
- Yükseklik: 38mm( 43,5mm)
- Çap: 40mm
- Ağırlık: 130gr
Kablo Bağlantı Açıklaması
- Kahve = VCC Besleme + pini
- Siyah = A fazı
- Beyaz = B fazı
- Turuncu = Z fazı
- Mavi = Toprak Gnd
- Shield = Toprak Gnd
Paket İçeriği:
- 1 Adet E6B2-CWZ6C Encoder 1000 Pals
