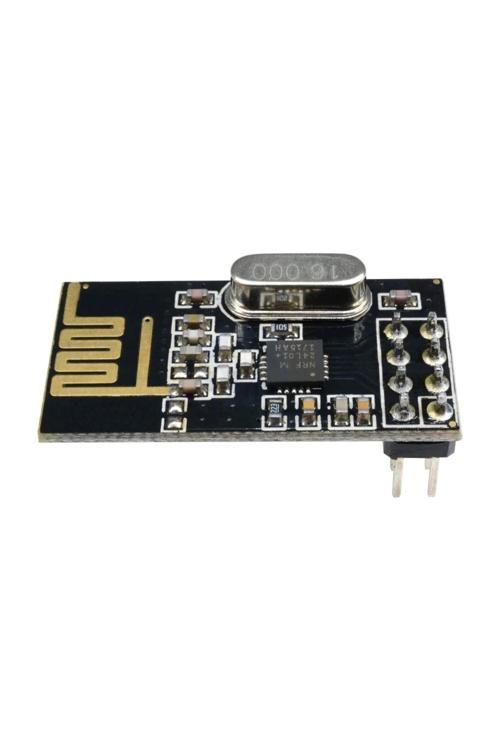

NRF24L01 2.4GHz Wireless RF Modül
Kablosuz Haberleşme Alıcı/Verici Transceiver Modül Pcb Anten
NRF24L01 çipi kullanılmış, kablosuz 2.4 GHz'lik RF haberleşme modülüdür. 2 adet modül ile yüksek hızda kablosuz haberleşme yapabilirsiniz. 100metreye kadar haberleşme yapabilir. 3.3V besleme ile çalışabilir. Yüksek votlajda ürün bozulacaktır. I/O pinleri 5V toleransa sahiptir, bu sayede Arduino gibi mikrodenetleyici kartlar ile bağlantılarında herhangi bir lojik dönüştürücüye gerek kalmadan direkt olarak bağlanabilmektedir.
NRF24L01 Modülünde güç ve toprak pinlerine ek olarak 5 sinyal pini bulunmaktadır. SPI veri yolu ile nRF24L01 Modülü ile iletişim sağlanabilmektedir. SPI veri yolu MOSI,MISO,SCK pinlerinden oluşmaktadır. Bu pinler mikrodenetleyici kartında ki aynı SPI pinlerine bağlanmaktadır.
Özellikler
Çalışma Frekansı: 2.4Ghz.
Haberleşme hızı: 250Kbps -2 Mbps ( Yazılım ile ayarlanabilir )
Haberleşme Türü: SPI
Çalışma Voltajı : 1.9-3.6V
Hbaerleşme Mesafesi 100metre
PCB anteni sayesinde harici anten gerekmeden haberleşebilir.
Verici Sinyal Gücü: +7 dB
Alıcı Hassasiyeti: 90dB
Haberleşme Mesafesi: 250m (Açık Alanda)
2.54 4x2 Erkek pin header ile kolay bağlantı imkanı
Boyutlar: 15mm x 29mm
Modül Pin Açıklamaları
Gnd : Toprak. Mikrodenetleyici ile aynı toprak hattına bağlanır
VCC : 1.9v ile 3.6V arasındadır. Mikrodenetleyici kart üzerindeki 3.3V çıkışına bağlanmalıdır. Eğer mikrodenetleyici 5V çıkışı varsa nRF24L01 adaptör kullanılmalıdır yada voltaj düşürücü modül/devre kullanılmalıdır
CE : Modül aktif. RX yada TX Modu
CSN : SPI seçimi
SCK : SPI saat
MOSI : SPI Slave Data girişi
MISO : SPI Slave Data Çıkışı (Genel olarak kullanılmaz)
Arduino bağlantı pinleri
Vcc-3.3V
Gnd - Gnd
CSN - 7
CE - 8
MOSI - 11
SCK - 13
MISO - 12
Paket İçeriği
1 Adet NRF24L01 Kablosuz Haberleşme Modülü
Kablosuz Haberleşme Alıcı/Verici Transceiver Modül Pcb Anten
NRF24L01 çipi kullanılmış, kablosuz 2.4 GHz'lik RF haberleşme modülüdür. 2 adet modül ile yüksek hızda kablosuz haberleşme yapabilirsiniz. 100metreye kadar haberleşme yapabilir. 3.3V besleme ile çalışabilir. Yüksek votlajda ürün bozulacaktır. I/O pinleri 5V toleransa sahiptir, bu sayede Arduino gibi mikrodenetleyici kartlar ile bağlantılarında herhangi bir lojik dönüştürücüye gerek kalmadan direkt olarak bağlanabilmektedir.
NRF24L01 Modülünde güç ve toprak pinlerine ek olarak 5 sinyal pini bulunmaktadır. SPI veri yolu ile nRF24L01 Modülü ile iletişim sağlanabilmektedir. SPI veri yolu MOSI,MISO,SCK pinlerinden oluşmaktadır. Bu pinler mikrodenetleyici kartında ki aynı SPI pinlerine bağlanmaktadır.
Özellikler
Çalışma Frekansı: 2.4Ghz.
Haberleşme hızı: 250Kbps -2 Mbps ( Yazılım ile ayarlanabilir )
Haberleşme Türü: SPI
Çalışma Voltajı : 1.9-3.6V
Hbaerleşme Mesafesi 100metre
PCB anteni sayesinde harici anten gerekmeden haberleşebilir.
Verici Sinyal Gücü: +7 dB
Alıcı Hassasiyeti: 90dB
Haberleşme Mesafesi: 250m (Açık Alanda)
2.54 4x2 Erkek pin header ile kolay bağlantı imkanı
Boyutlar: 15mm x 29mm
Modül Pin Açıklamaları
Gnd : Toprak. Mikrodenetleyici ile aynı toprak hattına bağlanır
VCC : 1.9v ile 3.6V arasındadır. Mikrodenetleyici kart üzerindeki 3.3V çıkışına bağlanmalıdır. Eğer mikrodenetleyici 5V çıkışı varsa nRF24L01 adaptör kullanılmalıdır yada voltaj düşürücü modül/devre kullanılmalıdır
CE : Modül aktif. RX yada TX Modu
CSN : SPI seçimi
SCK : SPI saat
MOSI : SPI Slave Data girişi
MISO : SPI Slave Data Çıkışı (Genel olarak kullanılmaz)
Arduino bağlantı pinleri
Vcc-3.3V
Gnd - Gnd
CSN - 7
CE - 8
MOSI - 11
SCK - 13
MISO - 12
Paket İçeriği
1 Adet NRF24L01 Kablosuz Haberleşme Modülü
