Motorobit PWM Sinyal Jeneratörü Devresi XY-LPWM

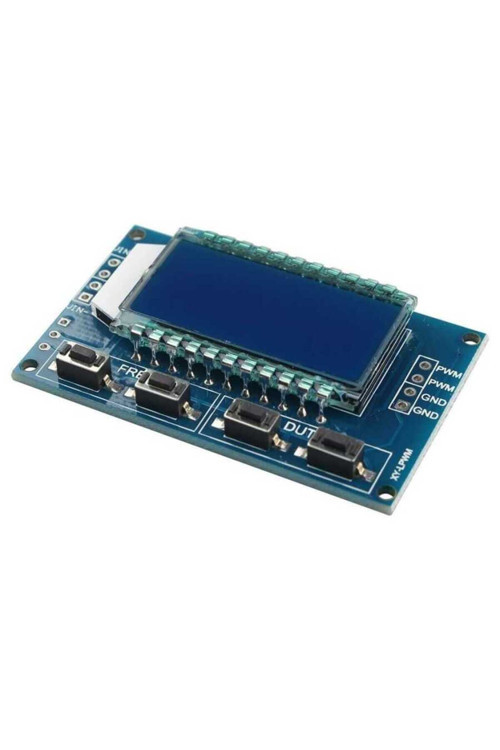

PWM Sinyal Jeneratörü Devresi XY-LPWM Bu cihaz, PWM hız kontrolü (örneğin motor sürücüleri) ve diğer mikro denetleyici kullanımlarını içeren deneysel gelişim için kare dalga sinyali üretme yeteneğine sahiptir.
Seri Protokol TTL (TXD ve RXD pinleri) ile kontrol edilebilir.
Kararlı ve güvenilir ve kullanımı oldukça basittir.
Teknik Özellikler
Çalışma Gerilimi
3,3 - 30 VDC
Frekans Aralığı
1Hz - 150 KHz
Frekans Doğruluk
Her aralıktaki doğruluk yaklaşık% 2'dir
Sinyal Yükü Kapasitesi
5 - 30 mA
Çıkış Genliği
Besleme Gerilimine Eşit PWM Genlik
Çalışma Sıcaklığı
-20 - +70 Santigrat
Boyutlar
52 x 32 x 10 mm
İletişim Standardı
9600 bps Veri bitleri
8
Durdurma biti
1
Kontrol basamağı
yok
Akış kontrolü
yok
Seri iletişim
1) PWM'nin frekansını ayarlama
Komut "F101"
Frekansı 101 HZ (001 ila 999) olarak ayarlayın "F1.05" komutu
1.05 KHZ (1.00 ~ 9.99) sıklığını ayarla Komut "F10.5"
Frekansı 10.5KHZ (10.0 ~ 99.9) olarak ayarlayın.
Komut "F1.0.5"
105KHZ frekansını ayarlayın (1.0.0 ~ 1.5.0) 2) PWM görev döngüsünün ayarlanması
D X X X "
PWM görev çevrimini X X X olarak ayarlayın
(001 ~ 100) Örnek
“D050”, PWM görev çevriminin% 50 olduğunu belirler 3) set parametresini okuyun Ayarlanan parametreleri okumak için bir "read" dizisi gönderin.
Başarıyla dönerek ayarlayın
AŞAĞI.
Kurulum geri dönemedi
FALL.
