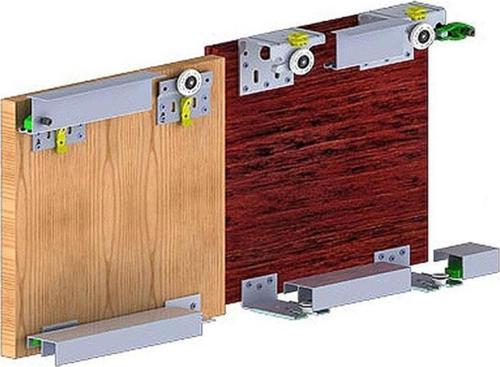

Mepa GM 10-1 SÜRGÜLÜ GARDROP İÇ KAPAK MEKANİZMASI

GM 10 Sürgülü Kapak Sistemi bir dolapta maksimum 50 kg. Ağırlığında kapak uygulanır. Kapak kalınlıkları 16-22 mm arasında olmalıdır.

UYGULAMA

1- Alt bazayı dolap yüzeyinden 44,9 mm içerde bağlayınız.Alüminyum rayları dolabın üst ve alt tablasına sıfır olacak şekilde montaj ediniz.

2- Kapak boyunu, Dolap iç mesafesi ( X ) Kapak boyu ( L ) L= X+51 olarak belirleyiniz.

3- İç ve Dış kapakları üst kısımda belirtilen resimlerdeki deliklere göre deliniz.

4- İç ve Dış mekanizmaları montaj ediniz.

5- Kapakları dolap üzerine yerleştirmek için alt kılavuzları alt ray içerisine yerleştiriniz ve üst kılavuzları üst ray üzerine oturtunuz.

6- Üst stoperi resimde belirtilen ölçülerde ray üzerine delik açınız ve stoperi sabitleyiniz. Alt stoperleri kapak hereketine göre sabitleyiniz.

7- Ağır kapaklar için çek-ger veya boykulp kullanınız, mekanizmaları boyadan sonra montaj ediniz.

Sürgülü gardırop mekanizması max. 50kg taşıma Özelliği olan bir sistemdir. İki kapak ve üç kapaklı gardırop üretimine uygundur. Kapak boylan dolap kasa yüksekliğiyle uyumludur. Bu Özelliğinden dolayı dolap ön paneli gerekmektedir. Kapak ara mesafesi max. 34mm. Kapak kalınlığı ise max. 28 mm. dir. Dış kapak makarası üzerindeki sürgülü kilitleme elemanı kapağın raydan çıkma ve düşme riskini yok eder. [5] iç kapak makarası üzerindeki özel vida ise iç kapağın düşme ve kanaldan çıkmasını önlemektedir. [12] Dış kapak alt kılavuz makarası 56 m den 72 mm'ye kadar ayarlanabilmesi özelliğindedir. Bu ayrıntı dış kapak kalınlığı için seçenektir. Hız ve darbe emici üst ve alt stoperler (1,10) hareketli kapakların birbirine ve dolaba hasar vermesini önler. İki kapaklı bir dolapta sağa pimsiz iç makara [3], sola pimli iç makara [2] monte edilir ve iç kapak soldan stoplanırken dış kapak sağdan stoplanır. Pimli iç kapak üzerindeki pim şeffaf hortumu çalışan kapakların birbirine dokunma darbesi kesme özelliğindedir. Rulmanlı, poliamid kaplamalı tekerler üzerinde hareket eden kapaklar sessiz ve güvenli çalışır.

İç üst makara

İç üst makara pimli

İç alt kılavuz x 2

Üst stoper

Alt stoper

Üst ray destek elemanı x 2
