Interkom IC-261J-4 JST SM 4P Kablolu Konnektör Takım

IC-261J-4 JST SM 4P Kablolu Konnektör Takım

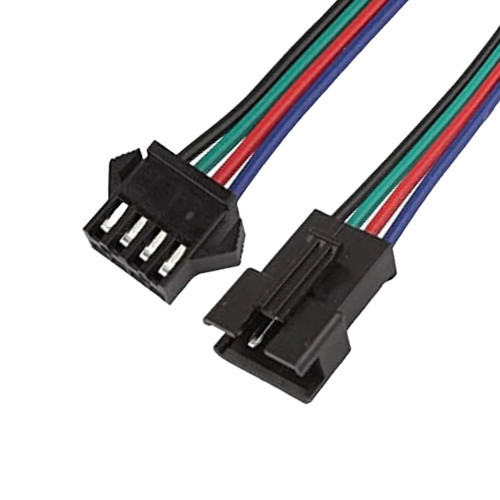

IC-261J-4 JST SM 4P Kablolu Konnektör Takım, hassas elektronik projeler için özel olarak tasarlanmış, JST SM serisi 4 Pinli bağlantı sistemidir. Bu takım, hem erkek hem de dişi konektörleri içerir ve elektronik cihazlar arasında güvenli, sökülebilir bağlantı imkanı sağlar.

JST SM serisi konektörler, yan montaj (side entry) yapısı ve yüksek güvenilirliğiyle tanınan bu ürün, kablo çeşitleri arasında özellikle elektronik devre kartları için tercih edilen bir seçenektir. 2.5mm pin aralığı standardına sahip olan bu konektörler, kompakt tasarımlarda kullanım için uygundur.

Kilitleme mekanizması ve polariteli yapısı sayesinde yanlış bağlantıları önleyen JST kablo ve konnektörler ailesinin bir üyesi olan bu ürün, Arduino projeleri, batarya bağlantıları, sensör modülleri ve çeşitli elektronik kartlarda yaygın olarak kullanılmaktadır.

Teknik Özellikler

IC-261J-4 JST SM 4P Kablolu Konnektör Takım'ın detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: JST SM Serisi (Side Mount)
• Pin Sayısı: 4P (4 Pin)
• Pin Aralığı: 2.5mm
• Set İçeriği: Erkek ve Dişi Konektör Takımı
• Kablo Uzunluğu: Yaklaşık 15cm
• Kablo Tipi: AWG 26-28
• Renk: Siyah/Kırmızı (Standart)
• Voltaj Kapasitesi: 250V AC/DC
• Akım Kapasitesi: 3A maksimum
• Konektör Malzemesi: Yüksek kalite termoplastik
• Kontak Malzemesi: Altın kaplama pirinç
• Kilitleme Mekanizması: Var
• Polarite Koruması: Var
• Montaj Tipi: Yan montaj (Side Entry)
• Sıcaklık Dayanımı: -25°C ile +85°C arası
• Uyumluluk: JST SM 2.5mm standardı
• Dayanıklılık: 30+ takma/çıkarma döngüsü
• Standartlar: RoHS uyumlu
• Kablo Çıkış Yönü: Yan (Side Entry)
• Garanti: 1 yıl

Kullanım Alanları

IC-261J-4 JST SM 4P Kablolu Konnektör Takım'ın kullanılabileceği çeşitli alanlar ve uygulamalar.

Elektronik Projeler

• Arduino ve mikrodenetleyici kartları
• Raspberry Pi genişletme modülleri
• PCB kart bağlantıları
• Elektronik hobi projeleri
• DIY elektronik devreleri

Güç ve Sinyal Bağlantıları

• Lityum pil ve batarya bağlantıları
• Küçük sensör modülleri
• LED şerit kontrolörleri
• Şarj kontrol devreleri
• Düşük güç gerektiren cihazlar

Endüstriyel ve Hobi Uygulamaları

• RC model araçlar ve dronlar
• Küçük robotik projeler
• Elektronik oyuncaklar
• Akıllı ev sistemleri
• Taşınabilir elektronik cihazlar

Avantajlar ve Özellikler

IC-261J-4 JST SM 4P Kablolu Konnektör Takım'ın sağladığı avantajlar ve çözümler.

• Kompakt Boyut: Dar alanlarda kullanım için uygun tasarım
• Güvenli Bağlantı: Kilitleme mekanizması ile güvenli tutunma
• Polariteli Yapı: Yanlış bağlantıyı engelleyen yönlü tasarım
• Altın Kaplama Kontaklar: Düşük direnç ve yüksek korozyon direnci
• Hazır Kablolu: Hemen kullanıma hazır set
• Yan Giriş Tasarımı: Düşük profilli uygulamalar için ideal
• Geniş Sıcaklık Aralığı: Çeşitli ortamlarda kullanım imkanı
• Endüstriyel Standart: JST tarafından standartlaştırılmış güvenilir tasarım
• Kolay Montaj: PCB'ye kolay lehimlenebilir yapı
• Tak-Çıkar Kolaylığı: Tekrar tekrar kullanılabilir dayanıklı yapı

Kullanım Kılavuzu

IC-261J-4 JST SM 4P Kablolu Konnektör Takım'ın doğru kullanımı için bilgiler.

Kullanım adımları ve öneriler:

• Polarite Kontrolü: Kablo renklerini (genellikle kırmızı pozitif, siyah negatif) doğru bağlantı için kontrol edin
• Konektör Yönü: JST SM konektörlerin polariteli olduğunu unutmayın, yön işaretlerine dikkat edin
• PCB Montajı: Erkek konektörü PCB'ye yerleştirin ve uygun sıcaklıkta lehimleyin
• Nazik Takma: Dişi konektörü düz bir şekilde, zorlamadan takın
• Kilit Kontrolü: Tam bağlantı için kilitleme tırnağının yerine oturduğundan emin olun
• Çıkarma Tekniği: Çıkarırken kilit tırnağına basarak nazikçe çekin
• Kablo Koruması: Kabloları keskin bükülmelerden koruyun
• Sıkışma Kontrolü: Kabloların sıkışmadığından emin olun
• Düzenli Bakım: Konektörleri temiz tutun ve periyodik olarak kontrol edin

Sorun Giderme ve İpuçları

IC-261J-4 JST SM 4P Kablolu Konnektör Takım kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Konektör Oturmuyor: Yönü kontrol edin ve kilit tırnağını doğru hizalayın
• Gevşek Bağlantı: Kilit mekanizmasının tam olarak oturduğundan emin olun
• İletim Sorunu: Kablo bağlantılarını ve lehim noktalarını multimetre ile kontrol edin
• Kırık Tırnaklar: Konektörü zorlamayın, kırık konektörleri yenisiyle değiştirin
• Lehim Problemi: Soğuk lehim olmaması için uygun sıcaklık ve lehim kullanın

Verimli Kullanım İpuçları

• Farklı bağlantılar için renk kodlaması ve etiketleme yapın
• Nemli ortamlarda kullanım için ekstra izolasyon uygulayın
• Titreşimli uygulamalarda kablo tutucu klipsler kullanın
• Kompakt projelerde kablo uzunluğunu önceden planlayın
• Çok sık takıp çıkarma gereken uygulamalarda yedek konektör bulundurun
• PCB tasarımlarında konektör için yeterli alan bırakın

Paket İçeriği

• IC-261J-4 JST SM 4P Kablolu Konnektör Takım
