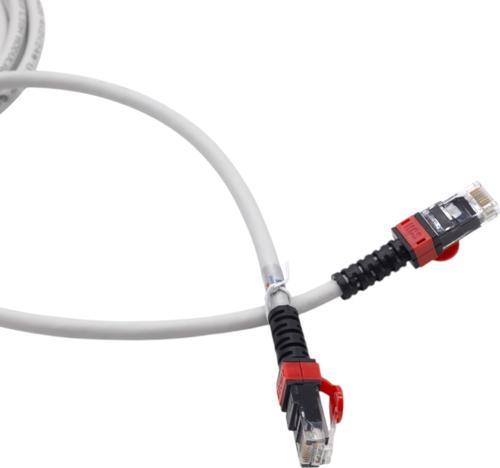

HCS Cat6 Utp Lsoh 0,50 Mt Gri Patch Cord ( 5'li Paket )

HCS CAT6 UTP LSOH 0,50 MT GRİ PATCH CORD ( 5'Lİ PAKET )



AÇIKLAMA

MARKA : HCS

UZUNLUK : 50 CM

RENK : GRİ

PAKET İÇERİĞİ : 5 ADET

ÜRÜN KODU : T06-00420-056



HCS DataLink 250 U/UTP patch cord serisi, 100 Ohm empedansta, yapısal kablolama sistemlerinde kabinet ve kullanıcı terminalinde kullanılan 4 perli, U/UTP, her iki ucu sonlandırılmış patch cordlardan oluşmaktadır. HCS DataLink 250 U/UTP patch cordlar, kablonun RJ-45 plug’a kuvvetlendirici madde ile sabitlenmesi ve üzerine hareket edebilen bir boot takılması ile gerçekleştirilen benzersiz bir sonlandırma ile imal edilmektedirler. Bu dizayn, hem kalıplama yöntemiyle yapılan, hem de klasik olarak elle yapılan patch cord’ların getirdiği tüm avantajlara sahiptir. HCS DataLink 250 U/UTP patch cordlar, keystone jack ya da patch panel’e takıldığında, bir arada  ANSI/TIA-568.2-D EN 50173-1, EN 50173-2, IEC 61935-2 and ISO/IEC-11801 Kategori 6 standartlarının gereksinimlerinin çok üzerinde performans göstermektedirler; aynı zamanda Kategori 5 ve Kategori 5E jack ile eşleşme sorunu olmadan tüm ilgili uygulamaları sorunsuz desteklemeleri için özel dizayn edilmişlerdir. Standard patch cord rengi Gri RAL 7035’tir, grinin yanı sıra 10 ayrı renkte patch cord mevcuttur; kablonun yanı sıra renk ayrıştırılması farklı renkte boot’lar ile patch cord’lar yardımıyla sağlanabilmektedir.



Uygulamalar

HCS DataLink 250 patch cordları aşağıdakiler de dahil ilgili tüm LAN uygulamalarını desteklemektedirler

☑ 1000BASE-T Gigabit Ethernet
☑ ATM 155
☑ TP-PMD
☑ 100BASE-T “Fast Ethernet”
☑ 100BASE-T2
☑ 100BASE-T4
☑ 100BASE-TX
☑ Token Ring 100 Mbps
☑ ATM 52
☑ ATM 25
☑ 10BASE-T Ethernet
☑ Token Ring 4 Mbps and 16 Mbps
☑ Broadband and Baseband Video
☑ ISDN Basic and Primary Access
☑ 1BASE-5 Starlan
☑ ISALAN
☑ ITU V.21 and X.11



Nitelikler ve Onaylar

HCS DataLink 250 kablolar aşağıdaki standartlarda tamamen test edilip onaylanmıştır.

☑ Kategori 6 – ANSI/TIA/568-C.2
☑ Kategori 6 – ISO/IEC-11801 (2nd Edition)

☑ Kategori 6 Cord – EN 50173-1, EN 50173-2 & IEC 61935-2



Belirleyici Özellikler

→ Her patch cord’un sevkiyat öncesi est edilmesi – En yüksek düzeyde kalite güvencesi sağlanır.
→ Olağanüstü malzeme özellikleri ve kablo dizaynı – En yüksek seviyede ürüne güvenilirlik sağlar.
→ Yüksek Return Loss ve NEXT değerleri – Tüm uygulamalarda düşük Veri Kaybı Oranı (Bit-Error-Rate) sağlar.
→ Oldukça yüksek per dengesi – Patch Corddan dışarı sızan ışımayı minimize, gürültü bağışıklığını maksimize ederek mükemmel Elektro Manyetik Uyumluluk(EMC) sağlar.
→ Benzersiz per yayma dizaynı – Perler arasındaki sinyal gecikmesini minimize eder.
→ Düz ve esnek dış kılıf – Patch Cordun bükülmesi gereken uygulamalarda dahi rahatça kullanımını sağlar.
→ Benzersiz DoubleSafe™ Kalite Güvence Programı – Ürün iade oranının minimize edilmesini sağlar.



                   FİZİKSEL VE MEKANİK ÖZELLİKLER



4 adet renk kodlu, folyosuz perler bir arada kablolanmış ve kılıflanmıştır.
Kablonun her iki ucu, IEC 60603-7-4 standartına uygun olarak UTP modüler plug ile sonlandırılmıştır

Temel Kablo İletkeni                                                                      Esnek, 24 AWG, 7×0.20 mm, tavlı çıplak bakır

iletken İzolasyonu                                                                         Polyolefin

İzole İletken Sayısı                                                                         8, bükülmüş 4 per halinde.

Perlerin Renk Kodları                                                                   Mavi x Beyaz/Mavi, Turuncu x Beyaz/Turuncu, Yeşil x Beyaz/Yeşil, Kahverengi x Beyaz/Kahverengi

Temel Kablo Standart uyumluluğu

Esnek iletkenli kablolar için                                                        IEC 61156-6

Katı iletkenli kablolar için                                                            IEC 61156-5

Kılıf ve Boot Yapısı                                                                         LS0H Halogen free flame retardant.

Kılıf ve Boot Rengi                                                                         Açık Gri RAL 7035. İsteğe bağlı diğer renkler mevcuttur.

Standart Kablo Yazı Bilgisi                                                           HCS Ürün kodu, kablo tanımlaması, metraj bilgisi ve parti numarası.

Kablo-Plug Gerilme Kuvveti                                                       9 Kgf (90N) min.

Çekme Kuvveti                                                                               1 Kgf (10N) maks.

Depolama Sıcaklığı                                                                        -20 / +80C

Dayanıklılık:                                                                                     750 mating cycles

Kablo Dış Çapı:                                                                                5.7 mm nom.

Bükülme Yarıçapı                                                                           23 mm min.

Plug Yuva Malzemesi                                                                    Polycarbonate, (UL 94 V-0)

Plug Kontak Malzemesi                                                               100μ-inç Nikel üzeri 50μ-inç altın kaplama

Çalışma Sıcaklığı                                                                             -20 to +60C

Alev Testi                                                                                          IEC 60332-1 (flame propagation), IEC 60754 (acid gas) & IEC 61034 (smoke density).

LS0H Kablolarda Halojen Miktarı                                             İhmal edilebilir.
