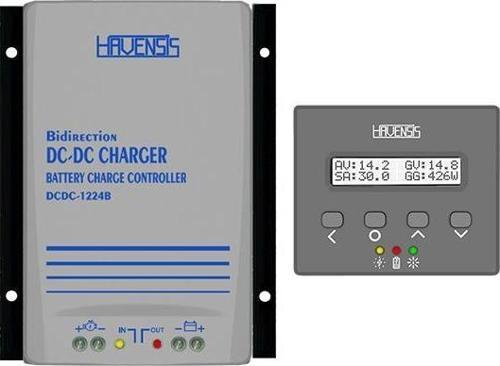

Havensis Çift Yönlü 40A Dc Dc Akü Şarj Cihazı (Takviye Modlu)

Çift Yönlü DC-DC Akü Şarj Cihazı

Bu cihazın amacı hem araç alternatörü/marş aküsünden arkadaki yaşam akülerini (JEL-AGM-SULU-LİTYUM) tam ve güvenli şarj etmeyi sağlamak hem de yaşam aküsünden marş aküsünü şarj etmektedir. 3 aşamalı şarj fonksiyonu ve akım sınırlama özelliği sayesinde alternatör voltajı ve akımı kaç olursa olsun akü voltaj seviyesini ayarlayıp sabit 30 ampere kadar akım geçirebilmektedir.



Takviye Şarj Modunda ise yaşam akülerinden, aracın marş aküsünü şarj edebilmektedir. Akü voltaj seviyesini ayarlayıp sabit 3 ampere kadar akım geçirebilmektedir. Bu sayede uzun süre kamp ve konaklama yaparken veya otoparka çekilen araçlarda marş aküsünün kendi kendine deşarjı önlenmiş olur ve cihaz sayesinde sürekli dolu kalır.



Takviye Şarj Modu

Karavan veya Teknelerin yaşam akülerini Güneş paneli ile veya şebekeden şarj olurken, cihaz yaşam aküleri dolduğunda veya sizin ayarladığınız voltaja geldiğinde fazla olan enerjiyi aracın marş aküsüne aktarır. Yaşam aküsünün voltajı istenilen değerin altına düştüğünde cihaz takviye şarj yapmayı keser ve yaşam akülerini bitirmez. Bu sayede her iki akü grubu da güvenle şarj edilmiş olur.

Cihaz, Şarj yaparken Çift yönde de akım limitleme özelliğine sahiptir.

Takviye şarj modunda yaşam akünüzden 3Amper akımdan fazlası çekilmez, Marş basma esnasında bile 3amperden fazlasını geçirmez ve yaşam akülerinizi aşırı deşarj akımına karşı korur.





Tüm Parametreler Programlanabilir

• Akü şarj algoritması (yapılandırılabilir)
• Tüm Alternatörler ile (Euro5 ve Euro6 dahil) Uyumlu: Motor çalışma/durma otomatik algılar
• 3 kademeli uyarlanabilir şarj algoritması: Bulk -Absorption-Float
• Kurşun asit aküler için, düşük deşarj işlemlerinin yapıldığı durumlarda akünün aşırı şarj olmasını engellemek için emilim süresinin kısa tutulması önemlidir. Derin deşarjdan sonra, emilim süresi akünün tamamen tekrar şarj edilmesini sağlamak için otomatik olarak arttırılır.
• Lityum aküler için emilim/denge şarj süresi sabit olup 2 saattir.
• Tüm voltaj kademeleri ve akım sınırlama ekran üzerinden ayarlanabilir.
• Motor çalıştığını algılar ve sonra yaşam akülerini şarja başlar ve motor durduğunda şarjı keser, marş aküsünü bitirmez/korur.



Ekran/Kontrol Panosu Bağlantısı

• Ekran ile cihazdan bağımsız kontrol ve ayar yapılabilir
• Tüm modeller kısa devre korumalıdır ve çıkış akımını artırmak için paralel bağlanabilir
• Sınırsız sayıda cihaz paralel bağlanabilir.
• Yüksek sıcaklık korumalı
• Çıkış akımı, yüksek ortam sıcaklığında düşer.
• Vidalı terminaller
• Kurulum için özel bir alet gerekli değildir. Kolaylıkla Montaj yapılabilir.
• Ters Bağlantı Giriş/Çıkış Sigortası (Değiştirilebilir)



Tek cihaz

Alternartörden Şarj Modunda

• Giriş:12V | Çıkış:12V - 30A
• Giriş:24V | Çıkış:12V - 30A
• Giriş:12V | Çıkış:24V - 15A
• Giriş:24V | Çıkış:24V - 30A

olarak her fonksiyonda çalışabilmektedir.

Takviye Şarj Modunda

 Yaşam Aküsü: 12V Marş Aküsü: 12V - 3A

Yaşam Aküsü: 24V Marş Aküsü: 12V - 3A

olarak her fonksiyonda çalışabilmektedir.

➢ 12/24 Volt Akü Şarjı
 ➢ Çift Yönlü Akü Şarjı yapabilir(Takviye Mod)
 ➢ 12-12, 12-24, 24-12, 24-24 şarj yapabilir
 ➢ Tüm parametreler Ekran ile programlanabilir
 ➢ %96.4 Dönüştürücü Verimi
 ➢ Karavanlar için Özel Dizayn Edilmiştir
 ➢ 10-35Volt Max. Giriş Voltajı
 ➢ 30 Amper Şarj Akımı
 ➢ 4 Amper Takviye Şarj Akımı
 ➢ 12-32Volt Max. Çıkış Voltajı
 ➢ Digital Ekran Bağlantısı ve 5M Uzatma Kablosu
 ➢ Ters Akım Koruma(Motor Kapalı Tanıma)
 ➢ Cihaz Boyutu: 158mm x 210mm x 60mm



Ürün Özellikleri

 12/12-30

  (360 W)

  12/24-15

  (360 W)

  24/12-30

  (360 W)

  24/24-30

  (720 W)

Giriş voltaj aralığı

10-17 V

10-17 V

20-35 V

20-35 V

Düşük voltajda kapanma

7 V

7 V

14 V

14 V

Düşük voltajda yeniden başlama

7,5 V

7,5 V

15 V

15 V

Nominal çıkış voltajı

13,8 V

27,4 V

13,8 V

27,4 V

Çıkış voltajı ayarlama aralığı

10-16 V

20-32 V

10-16 V

20-32 V

Çıkış voltajı toleransı

+/-0,2V

Çıkış gürültüsü

10 mV rms

Nominal çıkış voltajında ve 40°C’de sürekli çıkış akımı

30 A

15 A

30 A

30 A

Nominal çıkış voltajı eksi 20’de sürekli

Çıkış akımı (10 s)

33 A

17 A

33 A

33 A

Kısa devre çıkış akımı

40 A

40 A

40 A

40 A

25°C’de sürekli çıkış gücü

430 W

430 W

430 W

860 W

40°C’de sürekli çıkış gücü

430 W

430 W

430 W

860 W

Verimlilik

%95.5

%95

%96.5

%95.5

Yüksüz giriş yük akımı

< 80 mA

< 80 mA

< 80 mA

< 80 mA

Bekleme akımı

<  30 mA  Kontrol panosu dahil değil

Çalışma sıcaklığı aralığı

-20 ila +55°C (60°C üzerinde her °C değeri için %3 düşüş)

Nem

Maks. %95, yoğuşmasız

DC bağlantısı

Vidalı terminaller

Maksimum kablo çapraz kesiti

10-12 mm²

Ağırlık

12 V giriş ve/veya 12 V çıkış modelleri: 1,4 kg

Boyutlar (uxgxh)

197 x 132 x 61 mm

1. Nominale ya da nominalden daha düşüğe ayarlanan çıkış gerilimi, belirlenen giriş gerilimi aralığında stabil kalır (buck-boost fonksiyonu).

Çıkış gerilimi nominalin belli bir oran üzerine ayarlandığında çıkış geriliminin stabil kaldığı (düşmediği) minimum giriş gerilimi aynı oranda yükselir.
