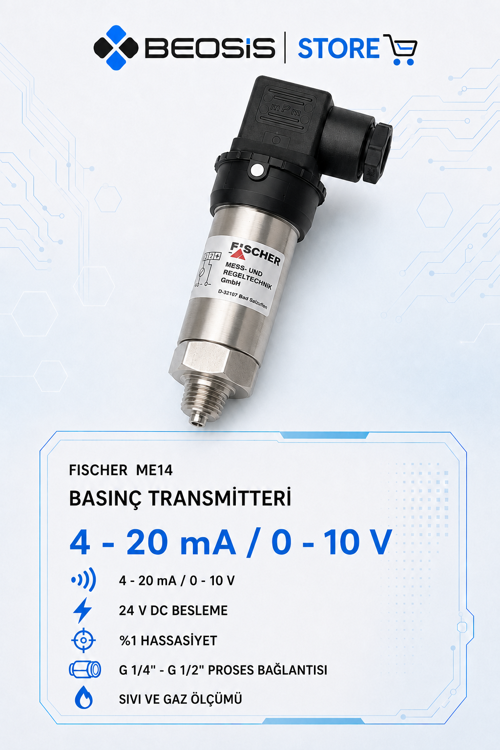

Fischer ME14 Basınç Transmitteri – ME1427M87BH000V0000 – -1…+1 bar – 4-20 mA

Fischer ME1427M87BH000V0000, vakum ve pozitif basıncın aynı cihazla ölçülmesi gereken uygulamalar için geliştirilmiş, seramik ölçüm hücreli bir basınç transmitteridir. -1…+1 bar aralığındaki bağıl basıncı standart 4-20 mA analog sinyale dönüştürerek PLC, SCADA, DCS ve proses kontrol sistemlerine aktarır.

Çift yönlü ölçüm aralığı sayesinde cihaz; -1 bar seviyesindeki vakumdan +1 bar seviyesindeki pozitif basınca kadar kesintisiz ölçüm yapabilir. Vakum hatları, emiş sistemleri, fan uygulamaları, düşük basınçlı tanklar ve proses sistemleri için uygundur.

Ürün Özellikleri

• Marka: Fischer Mess- und Regeltechnik
• Seri: ME14
• Ürün kodu: ME1427M87BH000V0000
• Ölçüm aralığı: -1…+1 bar
• Ölçüm açıklığı: 2 bar
• Basınç türü: Bağıl basınç ve vakum
• Çıkış sinyali: 4-20 mA
• Bağlantı şekli: 2 telli
• Nominal besleme gerilimi: 24 V DC
• Çalışma gerilimi: 6…30 V DC
• Proses bağlantısı: G 1/2 B dış diş
• Elektrik bağlantısı: 4 kutuplu soket ve M16×1,5 kablo girişli konnektör
• Karakteristik eğri sapması: ±%1 FS
• Koruma sınıfı: IP65
• Ölçüm teknolojisi: Seramik ölçüm hücresi
• Gövde malzemesi: Paslanmaz çelik
• İzin verilen aşırı basınç: 3 bar
• Patlama basıncı: 5 bar
• Tepki süresi: Tipik 50 ms, maksimum 100 ms

4-20 mA Sinyal Karşılıkları

• -1 bar: 4 mA
• -0,5 bar: 8 mA
• 0 bar: 12 mA
• +0,5 bar: 16 mA
• +1 bar: 20 mA

Öne Çıkan Avantajlar

• Vakum ve pozitif basıncın tek transmitterle ölçülmesi
• -1…+1 bar aralığında kesintisiz ve çift yönlü ölçüm
• Atmosferik basınç noktasında 12 mA merkez çıkışı
• PLC ve SCADA sistemleriyle uyumlu 4-20 mA sinyal
• Seramik ölçüm hücresiyle dayanıklı ve kararlı çalışma
• Paslanmaz çelik gövde ve IP65 çevresel koruma

Uygulama Alanları

• Vakum ve emiş hatları
• Fan ve blower sistemleri
• Düşük basınçlı tank uygulamaları
• Pompa emiş basıncı ölçümü
• Filtrasyon ve hava tahliye sistemleri
• Makine ve proses otomasyonu
• PLC, SCADA ve DCS tabanlı izleme sistemleri

Çalışma Prensibi

Proses basıncı seramik sensör membranına uygulanır ve sensörde oluşan değişim elektronik devre tarafından işlenerek 4-20 mA sinyale dönüştürülür. -1 bar vakumda 4 mA, 0 bar bağıl basınçta 12 mA ve +1 bar pozitif basınçta 20 mA çıkış elde edilir.

Sipariş ve Teknik Destek

Fischer ME1427M87BH000V0000 basınç transmitterinin fiyat, stok, teslimat süresi ve uygulamanıza uygunluğu hakkında bilgi almak için Beosis Store ile iletişime geçebilirsiniz.

Not: Ürün, sensör ve conta malzemeleriyle uyumlu, agresif olmayan sıvı ve gazların ölçümü için tasarlanmıştır. Agresif veya kirli akışkan uygulamalarında üretici malzeme uygunluğu kontrol edilmelidir.
