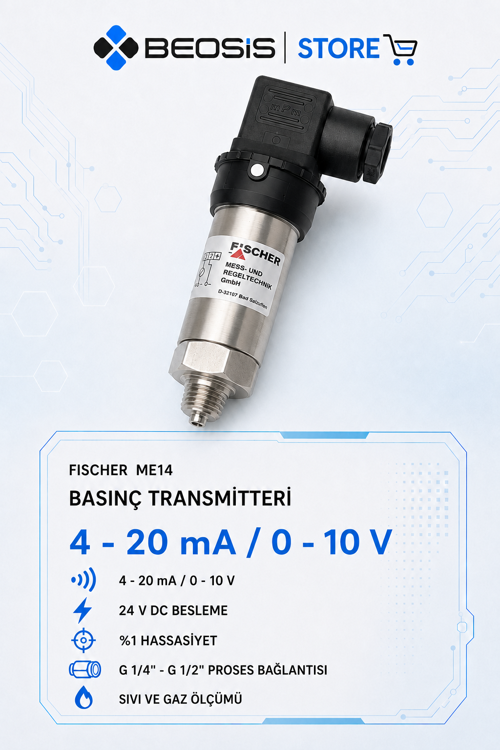

Fıscher Fischer ME14 Basınç Transmitteri – ME1408M87BH000V0000 – 0…16 bar – 4-20 mA

Fischer ME14 Basınç Transmitteri – ME1408M87BH000V0000 – 0…16 bar – 4-20 mA

Fischer ME1408M87BH000V0000, endüstriyel uygulamalarda sıvı ve gaz basıncının güvenilir şekilde ölçülmesi için geliştirilmiş bir basınç transmitteridir. Ölçülen 0…16 bar bağıl basınç değerini, PLC, DCS ve otomasyon sistemleri tarafından değerlendirilebilen standart 4–20 mA analog çıkış sinyaline dönüştürür.

Paslanmaz çelik gövdesi, seramik ölçüm hücresi, yüksek titreşim dayanımı ve IP65 koruma sınıfı sayesinde zorlu endüstriyel ortamlarda kullanılabilir. G 1/2 B erkek dişli proses bağlantısı, sıvı ve gaz hatlarına kolay mekanik montaj sağlar.

Teknik Özellikler

Marka	Fischer
Seri / Model	ME14
Ürün Kodu	ME1408M87BH000V0000
Ürün Tipi	Basınç Transmitteri
Basınç Tipi	Bağıl basınç
Ölçüm Aralığı	0…16 bar
Çıkış Sinyali	4–20 mA
Elektriksel Bağlantı	2 telli
Nominal Besleme Gerilimi	24 V DC
İzin Verilen Besleme Aralığı	6–30 V DC
Proses Bağlantısı	G 1/2 B erkek diş
Standart Karakteristik Eğri Sapması	%1 FS
Aşırı Basınç Dayanımı	30 bar
Patlama Basıncı	60 bar
Tepki Süresi	Tipik 50 ms, maksimum 100 ms
Ölçüm Hücresi	Seramik Al₂O₃
Gövde Malzemesi	Paslanmaz çelik
Akışkanla Temas Eden Bağlantı	CrNi paslanmaz çelik 1.4404
Conta	FKM Viton®
Koruma Sınıfı	IP65
Ölçülebilen Akışkanlar	Agresif olmayan sıvı ve gazlar
Ortam Sıcaklığı	−10…+70 °C
Akışkan Sıcaklığı	−10…+85 °C
Display	Yok

Ürünün Öne Çıkan Avantajları

• 0…16 bar bağıl basınç ölçüm aralığı
• Endüstri standardı 4–20 mA analog çıkış
• PLC, DCS ve SCADA sistemlerine kolay entegrasyon
• Dayanıklı paslanmaz çelik gövde
• Hassas ve güvenilir seramik ölçüm hücresi
• 30 bar aşırı basınç dayanımı
• G 1/2 B erkek dişli proses bağlantısı
• Sıvı ve gaz basıncı ölçümüne uygunluk
• IP65 koruma sınıfı
• Kompakt ve titreşime dayanıklı tasarım

Uygulama Alanları

• Endüstriyel proses otomasyonu
• Pompa ve hidrofor sistemleri
• Su ve basınçlandırma tesisleri
• Hidrolik ve pnömatik sistemler
• Kompresör uygulamaları
• Kazan ve yardımcı işletme sistemleri
• Makine otomasyonu
• Çevre ve proses teknolojileri
• PLC, DCS ve SCADA basınç izleme uygulamaları

Çalışma Prensibi

Proses basıncı, transmitter içerisindeki seramik ölçüm membranına doğrudan etki eder. Basıncın oluşturduğu membran deformasyonu, ölçüm köprüsündeki direnç değişimi üzerinden elektronik devre tarafından değerlendirilir. Ölçülen basınç değeri, 0…16 bar aralığına karşılık gelecek şekilde 4–20 mA analog çıkış sinyaline dönüştürülür.

PLC Analog Giriş Ölçeklendirmesi

• 4 mA: 0 bar
• 12 mA: 8 bar
• 20 mA: 16 bar

Önemli: Transmitter agresif olmayan sıvı ve gazlar için uygundur. Kirli veya agresif akışkanlarda kullanılmadan önce malzeme ve conta uyumluluğu kontrol edilmelidir. Montajdan önce ürün kodunun, elektriksel bağlantının ve proses bağlantısının uygulamayla uyumlu olduğundan emin olunuz.
