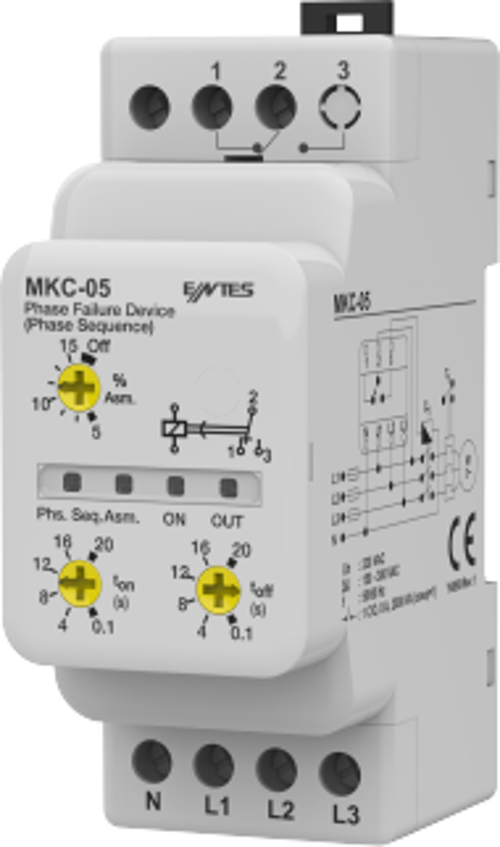

Entes MKC‑05 (M3977), üç fazlı elektrik motorlarını faz arızalarına ve gerilim dengesizliklerine karşı koruyan motor koruma (faz) rölesi’dir. Sanayi ve otomasyon uygulamalarında motorların sağlıklı çalışması ve fazla termal hasar görmemesi için tasarlanmıştır

Temel Teknik Özellikler

• Besleme / İşletme Gerilimi:230 VAC üç faz besleme (± %10 tolerans)
• Frekans: 50/60 Hz

Koruma Fonksiyonları:

• Faz yokluğu koruması – Bir faz kaybolduğunda koruma sağlar.
• Faz sırası hatası koruması – Yanlış faz sırası tespitinde koruma aktiftir.
• Gerilim dengesizliği (asimetri) koruması – Fazlar arası dengesizlikte koruma sağlar (%5‑15 arası ayarlanabilir).
• Aşırı düşük / yüksek gerilim koruması – Belirlenen alt/üst gerilim sınırlarının dışına çıkıldığında korur.
• Nötr kopması algılama – Nötr bağlantısı sorunlarını tespit eder.

Zamanlama Ayarları:

• Ayarlanabilir çekme gecikmesi (On‑delay) 0,1 – 20 sn
• Ayarlanabilir açma gecikmesi (Off‑delay) 0,1 – 20 sn

Montaj:

• DIN II ray montajı (panel içi)
• IP20 koruma sınıfı (pano içinde kullanım)
• Göstergeler:LED’ler ile çalışma ve arıza durumları görsel olarak takip edilir.

Kontak Çıkışı & Akım

✔ 1 × C/O (değişir kontak) çıkışı bulunur.
✔ Kontak akımı: 8 A (maks.), ~2000 VA (cos φ = 1).
Bu değer, rölenin anahtarlayabileceği yük akımıdır; genellikle kontaktör bobini veya kontrol devreleri için kullanılır, motorun kendisini doğrudan anahtarlamak için ek kontaktör gerekir.

Uygulama & Avantajlar

• Motor panolarında güvenli koruma – Faz arızaları ve gerilim dengesizliği gibi durumlara karşı.
• Ayarlanabilir zamanlı koruma – Geçici dalgalanmalardan kaçınmaya yardımcı olur.
• Nötr ve gerilim sorunlarını algılama – Daha kapsamlı koruma sağlar.
• DIN ray montajı ile pano içi kolay kurulum.
