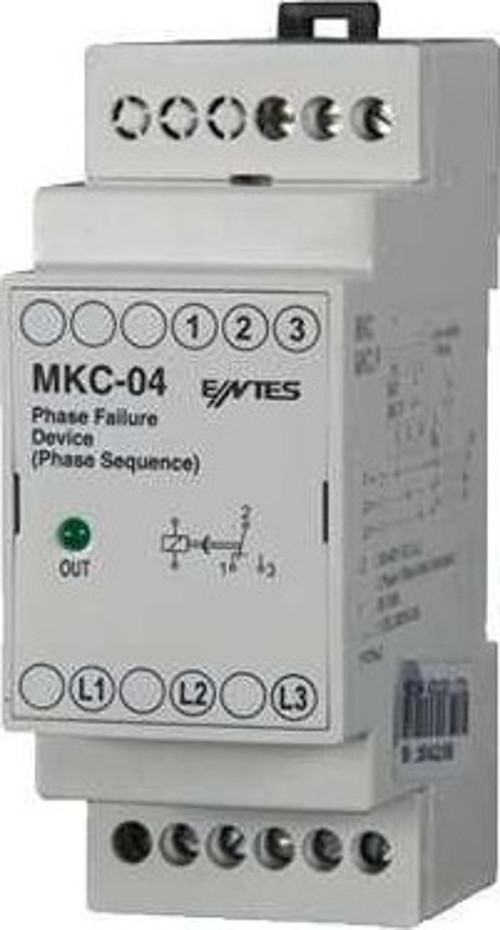

Entes Mkc-04 Faz Sıralı Motor Koruma Rölesi 380-400 Vac , M0154

Entes Mkc-04 Faz Sıralı Motor Koruma Rölesi 380-400 Vac , M0154

Entes MKC-04 (Model M0154), üç fazlı elektrik motorlarını faz arızalarına ve gerilim dengesizliğine karşı koruyan motor koruma (faz koruma) rölesi’dir. Sanayi panolarında ve motor kontrol uygulamalarında güvenilir koruma sağlar.

Temel Teknik Özellikler

• Model / Kod: MKC-04 (M0154)
• İşletme Gerilimi: 380–400 VAC üç fazlı sistemler için uygun (faz-faz)

Koruma Fonksiyonları:
✔ Faz yokluğu koruması – Bir faz kaybolduğunda motoru korur
✔ Faz sırası hatası – Yanlış bağlanan faz sırasını algılar
✔ Gerilim dengesizliği (sabit asimetri %40) – Fazlar arasındaki büyük dengesizliklerde koruma sağlar

• Nötr: Nötrsüz çalışma – nötr hattına ihtiyaç duymadan çalışabilir
• Montaj: DIN ray montajı (DIN-II) – standart pano içi montaj

Röle Çıkışı ve Akım

• Kontak Tipi: 1 x C/O (değişir kontak) (tek röle çıkışı)
• Kontak Akımı (anahtarlama kapasitesi): 8 A, ~2000 VA – Bu, rölenin anahtarlayabileceği yük akımıdır; motor devresini doğrudan taşımak yerine genellikle kontaktör bobini veya kontrol devresi için uygundur.

Çalışma Özeti

• Bu röle, üç fazlı motorlarda gerilimsel arızaları sürekli izler ve aşağıdaki durumlarda çıkış kontaktını açarak motorun zarar görmesini engeller:
• Faz yokluğu (bir faz kaybı)
• Faz sırası hatası (fazların yanlış sırada olması)
• Gerilim dengesizliği / asimetri (%40 sabit)

Kullanım Alanları

• Sanayi tesisleri
• Motor kontrol panoları
• Pompa ve HVAC sistemleri
• Konveyör ve üretim hatları gibi üç fazlı motor uygulamaları

Özet Tablo

Özellik Değer

• Model / Kod MKC-04 (M0154)
• Gerilim (Un) 380–400 VAC
• Koruma Türleri Faz yokluğu, faz sırası, sabit %40 asimetri
• Montaj DIN rayı (DIN-II)
• Kontak Çıkışı 1 × C/O
• Kontak Akımı 8 A / ~2000 VA
• Nötrsüz Evet

Not: Bu cihaz akım ölçmez; yalnızca gerilim ve faz ilişkilerini izler ve gerektiğinde koruma sağlar. Röle çıkışını yüksek akım anahtarlamak için genellikle ek bir kontaktör kullanılır.

Çalışma Özeti

• Bu röle, üç fazlı motorlarda gerilimsel arızaları sürekli izler ve aşağıdaki durumlarda çıkış kontaktını açarak motorun zarar görmesini engeller:
• Faz yokluğu (bir faz kaybı)
• Faz sırası hatası (fazların yanlış sırada olması)
• Gerilim dengesizliği / asimetri (%40 sabit)

Kullanım Alanları

• Sanayi tesisleri
• Motor kontrol panoları
• Pompa ve HVAC sistemleri
• Konveyör ve üretim hatları gibi üç fazlı motor uygulamaları
